Datos del producto:
Pago y Envío Términos:
|
| Pruebe el principio: | Método de la corriente de impulso para la detección del paladio | Uso: | Prueba parcial de la descarga |
|---|---|---|---|
| Refiera el estándar: | Medida parcial de la descarga IEC60270; Pauta de DL/T 417 para la medida local de la descarga parcia | Aplicación: | transformador de poder, CB, buje, CT, pinta, discloser y así sucesivamente |
| Exhibición del paladio: | La elipse, se amplía, línea recta | Gama de la capacitancia: | 6pF~250uF puede ser detectado |
| Resaltar: | equipo de prueba del paladio,sistema parcial de la prueba de la descarga |
||
Descarga parcial que detecta el probador, paladio que detecta el instrumento, probador del paladio del método de la corriente de impulso
introducción 1.Product:
Debido a los defectos de la fabricación o de la instalación, descarga ocurre en la porción aislada del extremo de cable vivo (junta) hasta que ocurra el daño de la avería del aislamiento, e incluso un fuego o una explosión en los defectos inciertos puede ocurrir. Por lo tanto, cómo encontrar los problemas ocultados antes de que el accidente sea la llave para solucionar el problema, que hace la detección de la descarga necesaria para los equipos de poder.

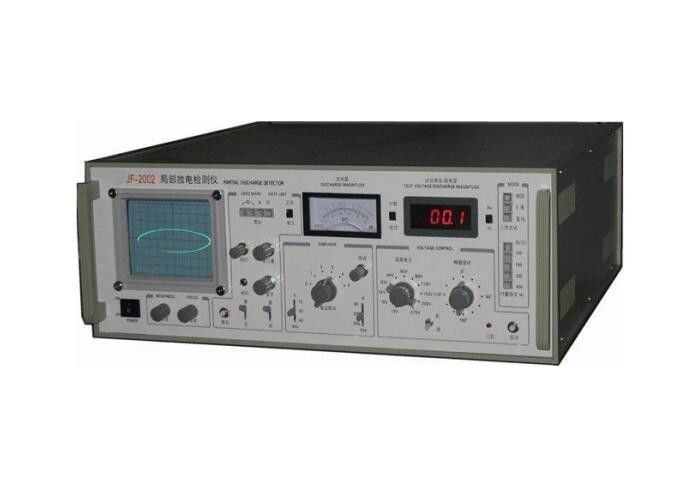

El modelo JF2002 es una clase de instrumento parcial de la inspección de la descarga del método de la corriente de impulso que tiene la característica del pequeño volumen, de excelente rendimiento y de operación fácil.
Componentes de II.Main:
| SN | Nombre del equipo | Tipo y especificación | Unidad | Qty |
| 1 | Ordenador central | JF-2002 | Pedazo | 1 |
| 2 | Calibrador de la serie de JZF | JZF-10 | Pedazo | 1 |
| 3 | Amplificador | pedazo | 1 | |
| 4 | Unidad de señal de entrada | SN 2, 3,4 | sistema | 1 |
| 5 | Alambre estándar de la conexión | Sistema | 1 |
III. figura de detección del principio
Nota: El paladio que el sistema libre del transformador de la prueba (prueba del withstand del voltaje de la frecuencia del poder fijada) sube el voltaje de la prueba de la blanco al objeto probado (tal como transformador de poder, CB, buje, CT, pinta, discloser y así sucesivamente) que la detección necesaria, los terminales del paladio del acoplamiento del divisor de voltaje tiene cierta señal de acoplamiento del paladio al paladio que detecta el probador JF 2002, después consigue el nivel del paladio del objeto probado.
VI. parámetros técnicos del probador JF2002 del paladio
1.Keywords: frecuencia baja de tiempo, exhibición, cambio con funciones de la medida
diseño 2.Integrated, cubriendo 10kHz~300kHz, estándar de la reunión IEC60270.
gama 3.Capacitance de objeto medido: 6pF~250uF
Sensibilidad de medición y Max. Current como la tabla
| Unidad de entrada SN.optional | Gama medida de la CX del objeto | Sensibilidad (PC) | Corriente de circuito permitida | |
| Circuito del desequilibrio | Circuito de la balanza | |||
| 1 | 0~25~100pF | 0,02 | 30mA | 0.25A |
| 2 | 25~100~400pF | 0,04 | 50mA | 0.5A |
| 3 | 100~400~1500pF | 0,06 | 120mA | 1A |
| 4 | 400~1500~6000pF | 0,1 | 0.25A | 2A |
| 5 | 1500~6000~25000pF | 0,2 | 0.5A | 4A |
| 6 | 0.006~0.025~0.1μF | 0,3 | 1A | 8A |
| 7 | 0.025~0.1~0.4μF | 0,5 | 2A | 15A |
| 8 | 0.1~0.4~1.5μF | 1 | 4A | 30A |
| 9 | 0.4~1.5~6.0μF | 1,5 | 8A | 60A |
| 10 | 1.5~6.0~25μF | 2,5 | 15A | 120A |
| 11 | 6.0~25~60μF | 5 | 25A | 200A |
| 12 | 25~60~250μF | 10 | 50A | 300A |
| 7R | resistencia pura | 0,5 | 2A | 15A |
base 4.Time de la exploración de la elipse:
unidad 5.Displaying:
Un tubo del oscilógrafo del reactangle (124×104mm2), que tiene botones del brillo y del foco
6.Amplifier:
ventana 7.Time
metro del pico 8.Pulse
voltímetro 9.Measuring
sistema de la marca 10.Zero
11. Dimensión: peso de 530×550×220m m: 22kg
VII. modelo opcional
VIII. opcional hizo juego el otro sistema de la prueba
