Tipo hidráulico del sistema de prueba resonante de CA de inductancia variable para HV GIS o CVT

IV. Posición rápida y   Figura de reciclaje

1. Diseño de tomacorriente múltiple para ambos reactores capaces de cumplir con la salida de alto voltaje de frecuencia de energía necesaria para la calibración de campo para CVT por debajo de 50Hz.
2.Configuración con una fuente de energía de frecuencia variable para completar la prueba de resistencia a la tensión de CA para equipos eléctricos como GIS, interruptor,
Inductores mutuos, rangos de aisladores de 110KV --- 500KV.

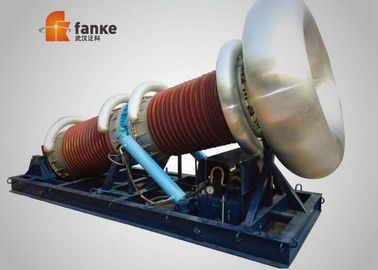

• Reciclando o colocando rápidamente la parte generadora de HV (reactores de prueba y transformador de excitación) a través de equipos electrohidráulicos y sin necesidad de usar la máquina de elevación, Reduzca la intensidad de trabajo y mejore la eficiencia de la prueba; Evite fácilmente la altura de transporte del equipo de prueba;
• Diseño interno integrado para el reactor de prueba de alto voltaje libre de DP y el transformador de excitación para ahorrar espacio de diseño en el campo de prueba;
• Adopta la falda de paraguas de silicona para los materiales de aislamiento de la carcasa de la parte que genera el HV, reduce la altura y optimiza el volumen y el peso
• de la parte
• Base de contenedor especial que se utiliza para realizar fácilmente el transporte montado en el vehículo; adopta equipos electrohidráulicos con gran empuje y elevación suavemente por la agilidad y sin balanceo;
• El sistema se puede proporcionar con un vehículo de prueba en particular (opcional)

VI. Datos técnicos generales:

Condensador nominal: 400KVA ～ 1000KVA
Tensión nominal: 400KV ～ 800KV
Corriente nominal: 1A ～ 2A
Potencia de trabajo: suministro monofásico 380V, 50Hz / 60Hz
Valor del factor de calidad del sistema: Q ≥ 50
Ciclo de trabajo y aumento de temperatura: después de 15 minutos de funcionamiento nominal, el aumento de la temperatura del devanado es ≤ 65 K
Ruido: ≤ 65dB
Altitud: ≤ 3000m
Temperatura ambiente: -25 ℃ ~ 45 ℃, humedad relativa ≤ 90%, sin condensación
Tamaño: ver la figura anterior

VI.Accesorios

• Caja de accesorios para accesorios de almacenamiento.
• Cables de entrada de fuente de alimentación.
• Cables de salida de fuente de alimentación.
• Cable de conexión entre transformador de excitación y regulador de tensión.
• Cable de conexión entre transformador de excitación y consola de control.
• Cables de puesta a tierra del sistema.
• Cables de salida HV del reactor.
• Cables de medición HV (los cables de salida de señal del divisor de tensión)
• Cables de salida HV (reactor para dividir, divisor para probar objeto)
• Plataforma de tipo hidráulico
• Anillo corona para prueba de reactor y divisor.
• Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.

VII. Otro modelo tipico
