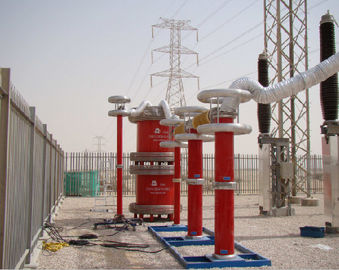

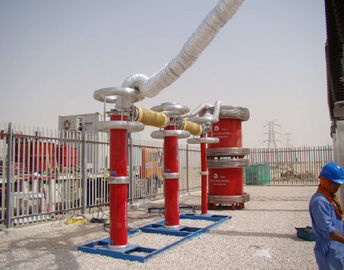

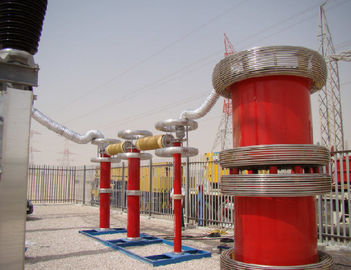

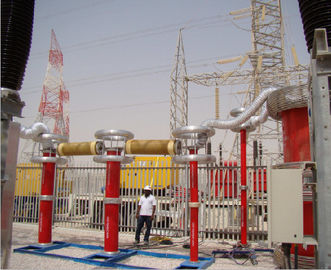

Conjunto de prueba de alto voltaje de CA de resistencia de resonancia de frecuencia variable para cable largo de HV XLPE

III. Figura de prueba:


VF: Fuente de alimentación de frecuencia variable que es parte de control y medición en el circuito de prueba.

T: Transformador de excitación que proporciona el voltaje de excitación para el reactor de prueba HV
L: Reactor de prueba que es la inductancia resonante en el circuito LC y produce el voltaje de prueba

Cx: Equipo probado

MOA1: El pararrayos es una parte de protección en el transformador de excitación
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje) que es parte de medición de voltaje HV


IV. Datos técnicos generales:

1. Modo de prueba del sistema: Serie resonante con frecuencia variable.
2. Modelo del sistema: CHX-9000KVA / 150KV, 300KV, 450KV
3. Fuente de alimentación de entrada: 380 ± 10% (trifásico), 50Hz / 60Hz
4. Número de reactor de prueba HV: 3 piezas
5. Capacidad de salida nominal: 9000kVA
6. Voltaje de salida nominal: 150KV, 300KV, 450KV
7. Voltaje máximo de prueba: no más de 150KV, 300KV, 450KV
8. Corriente nominal de salida: 20A / pieza única o en serie ； 60A en paralelo.
9. Reg. Rango de frecuencia: 20Hz-300Hz
10. Tensión de onda de resonancia de salida: onda sinusoidal
11. THD de la forma de onda de salida: ≤1%
12. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
13. Ciclo de trabajo: 60 minutos en condiciones de trabajo actuales nominales;
14. Factor de calidad del conjunto de prueba: Q≥60
15. Subida de temperatura: Menos de 65K bajo corriente nominal de trabajo 60mints;
16. Nivel de ruido: No más de 70B
17. Estructura del reactor: tipo sumergido en aceite, tipo de cilindro de tubo epoxi ；

V. Panel de software principal de medición y control de la siguiente manera:

Nota: Esta figura es el panel de visualización en el paso del parámetro de prueba de configuración del software de control y medición en la fuente de alimentación de VF

VI.Accesorios

• Caja de accesorios para accesorios de almacenamiento.
• Cables de entrada de fuente de alimentación.
• Cables de salida de fuente de alimentación.
• Cables de salida del excitante transformador.
• Cables de puesta a tierra del sistema.
• Cables paralelos del reactor.
• Cables de medición HV (los cables de salida de señal del divisor de tensión)
• Cables de salida HV (reactor para dividir, divisor para probar objeto)
• Base de apoyo para divisor
• Anillo corona para prueba de reactor y divisor.
• Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.

VII. Otro modelo tipico

1 modelo opcional para prueba de voltaje de resistencia en el sitio del cable XLPE de clase de 132KV

Nota: Clase de voltaje del cable probado 132kV, 0.25uF / km

2 Modelo opcional para 230KV clase XLPE prueba de voltaje de resistencia in situ en el sitio

Nota: Clase de tensión de cable probada ≤ 230 kV, 0.25uF / km

3 Modelo opcional para la prueba de voltaje de resistencia en el sitio del cable XLPE de clase 330KV

Nota: Clase de tensión de cable probada ≤ 330 kV, 0.25uF / km

4 Otro modelo opcional para la prueba de voltaje de resistencia en el sitio del cable XLPE largo

Nota: el voltaje de prueba del cable XLPE se considera como 1.7U ₀

5 Modelo opcional para cable de clase HV o EHV y prueba de hipotecas AC en el sitio GIS

VIII. Tabla estándar de prueba en el sitio de IEC 60840: 2011 e IEC 62067: 2011 para cable XLPE

IX. Tabla estándar de prueba de aislamiento en el sitio de IEC 62271-203: 2011 para HV GIS
