Equipo de prueba portátil del cable de alto voltaje para el peso ligero de la prueba del cable de MV

Conjunto de prueba de voltaje de resistencia de resonancia de frecuencia variable portátil, para prueba de subestación de cables de potencia y cable de MT

I. Uso del producto:

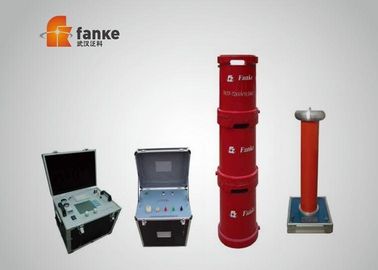

El dispositivo portátil de prueba de resonancia serie de frecuencia variable FKTF apunta principalmente a la prueba de voltaje de CA para equipos eléctricos y sistemas eléctricos por debajo de 110kv. Los reactores y los transformadores de excitación emplean relleno de resina epoxi de tipo seco, tamaño pequeño y peso liviano convenientes para el movimiento de campo, está disponible una composición en serie o en paralelo, que puede cumplir los requisitos de prueba no solo de transformador, GIS, interruptor, inductor mutuo y buje sino También el de cable por debajo de 110kv.

II. Objetos aplicables

• Cable XLPE de 10kv, 35kv, 110kv
• GIS, interruptor, inductor mutuo, transformador por debajo de 110kv
• Pequeño y mediano tamaño de generadores y motor.

III. Componentes principales

• Fuente de poder de frecuencia variable
• transformador de excitación,
• Reactores de inductancia fija,
• Divisor de voltaje de capacitancia

• Diseño portátil, menos de 50 kg para cada componente, conveniente para la prueba de resistencia al voltaje de campo
• Estructura modular empleada por reactor, conveniente y flexible.
• Frecuencia de prueba: 30 ～ 300Hz
• La forma de onda de salida es sinusoidal, factor de desviación de la forma de onda ≤ 1 ％
• Facilitando el cableado y el funcionamiento.
• Alto grado de automatización de pruebas, fuente de alimentación inteligente de frecuencia variable, buena estabilidad, función de protección completa
• Función de consulta de datos. Se pueden consultar datos de pruebas pasadas.

VI. Datos técnicos generales

1. Capacidad nominal: OEM;
2. Potencia de entrada: tensión trifásica de 380 V, la frecuencia es de 50 Hz;
3. Voltaje nominal: 18KV, 27kV, 54kV, 50KV, 80KV, 100KV cada uno para hecho por orden
4. Corriente nominal: OEM;
5. Frecuencia de trabajo: 30-300Hz;
6. Forma de onda de salida del dispositivo: onda sinusoidal
7. Tasa de distorsión de forma de onda: Tensión de salida Tasa de distorsión de forma de onda ≤ 1%;
8. Tiempo de trabajo: 60 min continuos permitidos bajo carga nominal; sobrepresión 1.1 veces 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤65 K después de un funcionamiento continuo durante 60 minutos bajo carga nominal;
10. Factor de calidad: dispositivo en sí Q≥30 (f = 45Hz);
11. Función de protección: protección contra sobrecargas, sobretensión y de prueba del producto para el producto probado (consulte la sección de fuente de alimentación de frecuencia variable para obtener más información);
12. Precisión de la medición: valor efectivo del sistema 1.5;

V. Componentes principales: (FKTF-108KVA / 27KV, 54KV, 108KV set de prueba, por ejemplo)
