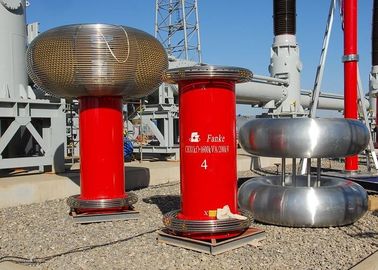

Equipo de prueba de cable de alto voltaje del cilindro GIS / GIL que prueba la frecuencia 20-300Hz

Equipo de prueba de cable de alto voltaje del cilindro GIS / GIL que prueba la frecuencia 20-300Hz

Cylinder High Voltage Cable Testing Equipment GIS / GIL Testing 20-300Hz Frequency
Cylinder High Voltage Cable Testing Equipment GIS / GIL Testing 20-300Hz Frequency

Ampliación de imagen :  Equipo de prueba de cable de alto voltaje del cilindro GIS / GIL que prueba la frecuencia 20-300Hz Mejor precio

Datos del producto:
Lugar de origen: Wuhan, China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: Serie de CHX
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 25~30 días laborables
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 5sets /month
Descripción detallada del producto
Pruebe el principio: Circuito resonante de la frecuencia variable Uso: Aumentador de presión del alto voltaje en prueba del voltaje de Withstand de la CA
Max.Capacity: 25A/piece u OEM Max.Voltage: 400KV/piece u OEM
Pruebe la frecuencia: 20-300Hz ciclo de trabajo: 60 mentas u OEM
Pruebe la exactitud: Ningún menos de 1,5% Special para: Prueba in situ para el cable largo y los SOLDADOS ENROLLADOS EN EL EJÉRCITO del alto voltaje XLPE
Prueba estándar: 60060-1:2010 del IEC; El 60840:2011 del IEC y el 62067:2011 del IEC para XLPE telegrafían
Resaltar:

Equipo de prueba de alta tensión de ca

,

detector de cable subterráneo

Reactor de prueba de alto voltaje del cilindro, equipo de prueba resonante de frecuencia variable, prueba GIS, prueba GIL

I. Aplicación:

Este reactor de prueba es un componente y parte del generador de AT en los sistemas de prueba resonante de frecuencia variable.

su frecuencia de trabajo se puede diseñar de 20Hz a 300Hz, a través del reactor de prueba de cilindros en paralelo o en conexión en serie en el circuito resonante, hace que los sistemas de prueba completos terminen la prueba de resistencia a la tensión aplicada de CA para cables, GIS o GIL probados.

El reactor de prueba del cilindro es de bobinado puro y sin núcleo de hierro, nuestra empresa puede aceptar todos los pedidos de OEM para este producto en un máximo de 400KV / pieza y 25A / pieza.

El reactor de prueba se puede producir para que sea de 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV para cada voltaje nominal de la pieza según el alcance del objeto probado o el cliente requerido. El máximo. la corriente nominal de cada reactor HV puede ser 1 ~ 5A, 10A, 15A, 20A, 25A

II. Figura de prueba:
Equipo de prueba de voltaje de resistencia de resonancia de frecuencia variable portátil

VF: Fuente de alimentación de frecuencia variable que es parte de control y medición en el circuito de prueba.

T: Transformador de excitación que proporciona el voltaje de excitación para el reactor de prueba HV
L: Reactor de prueba que es la inductancia resonante en el circuito LC y produce el voltaje de prueba

Cx: Equipo probado

MOA1: El pararrayos es una parte de protección en el transformador de excitación
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje) que es parte de medición de voltaje HV


V. Datos técnicos generales:

  1. Modo de prueba del sistema: Serie resonante con frecuencia variable.
  2. Número de reactor de prueba HV: OEM
  3. Capacidad de salida nominal: OEM
  4. Tensión de salida nominal: máx. 400KV / pieza
  5. Corriente nominal de salida: max.25 A / pieza
  6. Reg. Rango de frecuencia: 20Hz-300Hz
  7. Tensión de onda de resonancia de salida: onda sinusoidal
  8. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
  9. Ciclo de trabajo: OEM o 60 minutos en condiciones de trabajo actuales nominales;
  10. Factor de calidad del conjunto de prueba: Q≥60
  11. Subida de temperatura: Menos de 65K bajo corriente nominal de trabajo 60mints;
  12. Nivel de ruido: No más de 70B
  13. Estructura del reactor: tipo sumergido en aceite, tipo de cilindro de tubo epoxi ;
