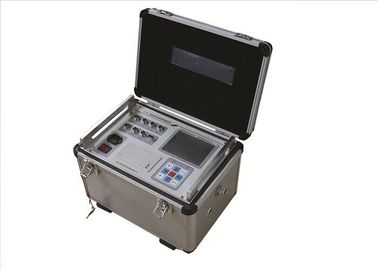

Analizador de alto voltaje del disyuntor del interruptor, probador dinámico del disyuntor

Probador de características mecánicas del interruptor de alto voltaje, analizador de disyuntores, prueba de características dinámicas

I. Descripción y aplicación de los productos

El instrumento de prueba de las características del interruptor de alto voltaje de la serie FKGC se puede utilizar para probar y medir características dinámicas mecánicas Parámetros de vacío, SF6, menos aceite, más interruptor de alto voltaje del sistema de alimentación de tipo de aceite y etc. Es la herramienta más conveniente para la reparación y prueba del interruptor de alto voltaje por sus datos estables de medición, fácil cableado y operación simple, que lo hacen posible Para llevar a cabo experimentos en centrales eléctricas de 500kv de grado e inferior.

II. Caracteristicas

1. El aparato puede identificar automáticamente el estado del interruptor de encendido o apagado para la fractura y funciona en consecuencia con una pista.
2. La fractura independiente 6 puede probar e indicar el estado de conexión de la fractura para que sea conveniente para los usuarios verificar el cableado.
3. El dispositivo puede almacenar cincuenta conjuntos de resultados de pruebas.
4. Su pantalla LCD de pantalla grande (320 × 240) es una pantalla gris avanzada que no refleja o la pantalla en negro a la luz del sol. Además, su interfaz de menú con pistas de operación de menú de imágenes y personajes es bastante personal y fácil de operar.
5. El dispositivo tiene una potente función de análisis gráfico, que permite mostrar la forma de onda y los datos medidos simultáneamente. Por lo tanto, el proceso de prueba es más evidente.
6. El dispositivo contiene la función de retardo y protección, lo que hace posible cortar automáticamente el voltaje de la bobina después de que el disyuntor funcione. Por lo tanto, el interruptor de circuito y el instrumento de prueba están bien protegidos.
7. El dispositivo puede ser utilizado para llevar a cabo pruebas de conmutación eléctrica y manual.
8. El dispositivo se puede utilizar en experimentos de baja tensión y alta tensión, y buscar la tensión mínima o la tensión de cierre automáticamente.
9. Puede usarse en experimentos de recierre para la medición de parámetros de cierre-apertura, apertura-cierre y apertura-cierre-apertura.
10. Medición de parámetros del contactor de vacío (bobina simple).

III. Parámetros técnicos

1. medida del tiempo:

1) 6 canales o 12 canales opcionales

2) Cubiertas de elementos de prueba: Tiempo de apertura (cierre) inherente

Diferente período de apertura (cierre)

Diferente período entre apertura (cierre)

Tiempo de rebote de cierre (apertura) (tiempos de rebote)

3) Rango de medición: 0.01ms ～ 10000ms

4) Precisión: 0.1% ± 2 digital dentro de 1 ms ～ 100 ms

0.5% ± 2 digital sobre 100ms.

2. Medida de velocidad

1) Cubre ítems de prueba: Velocidad de apertura (cierre)

La velocidad promedio para el período de tiempo diseñado (rango de distancia o ángulo)

Rango de medición de velocidad: sensor de 1 mm 0.01 ～ 25.00m / s,

2) Exactitud de la prueba: sensor de 0.1mm 0.001 ～ 2.50m / s

Sensor de ángulo de 0.5 ° 0.01 ～ 25.00m / s

Sensor universal 0.01 ～ 10.00m / s

3. Medida de la distancia: movimiento de contacto de viaje (viaje)

• Contacto de viaje (contacto de separación)
• Superación de viajes o sobornos (exceso de golpe)

Rango de medición 4.Sensor:

• Sensor de desplazamiento lineal 50 mm, resolución: 0,1 mm, distancia 0,1 ～ 50 mm
• Sensor de desplazamiento lineal 300 mm, resolución: 0,1 mm, distancia 10 ～ 300 mm (opcional)
• Sensor de desplazamiento lineal 500 mm, resolución: 1 mm, distancia 10 ～ 500 mm (opcional)
• Sensor de 360 ​​líneas: 360®, resolución: 0.5®, distancia 1mm ～ 1000mm

5. Medida actual: el valor máximo de la bobina de apertura (cierre).

6. Pantalla de visualización: Pantalla de cristal líquido de 320 × 240, contraste ajustable

7. Almacenamiento de datos: un centenar de conjuntos de datos de medición.

8. Impresora: Impresora térmica de alta velocidad.

9. Fuente de alimentación del aparato: CA / CC 220V ± 10% ； 50Hz ± 2%

10. Fuente de alimentación de CC: voltaje de salida: c

11. Volumen de host: 360 × 250 × 140 mm

12. Entorno operacional: -10 ℃ ~ + 50

13. Humedad relativa: ≤90%
