Probador de alto voltaje de alta precisión, aparato de alto voltaje para pruebas en subestaciones de energía

Probador de alto voltaje de alta precisión, aparato de alto voltaje para pruebas en subestaciones de energía

High Accuracy Hv Voltage Tester , High Voltage Apparatus For Power Substation Test
High Accuracy Hv Voltage Tester , High Voltage Apparatus For Power Substation Test

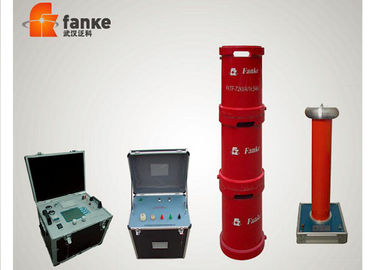

Ampliación de imagen :  Probador de alto voltaje de alta precisión, aparato de alto voltaje para pruebas en subestaciones de energía Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: CHX-108KVA/27KV, 108KV
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 25-30 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 10units/1months
Descripción detallada del producto
Pruebe el principio: Circuito resonante de la frecuencia variable Pruebe el artículo: Prueba del voltaje de withstand de la CA debajo de 108KV
Max.Capacity: 108KVA Max. Voltaje: 27KV, 54KV, 81KV, 108KV
Característica del diseño: Tipo portátil, un peso de la pieza única, especiales más ligeros para la instalación y la prueba in Componente:: Fuente de energía de V/F, transformador de la excitación, un reactor modular más ligero de la prueba
Pruebe la frecuencia: 30-300HZ ciclo de trabajo: 60 mentas
Pruebe la exactitud: Ningún menos de 1,5% Forma de onda de la salida: Buena onda sinusoidal
Objeto de prueba: 35KV cable, 10KV cable, subestación eléctrica 35KV Prueba estándar: 60060-1:2010 del IEC; 62271-203:2011 del IEC para los SOLDADOS ENROLLADOS EN EL EJÉRCITO, 60840:2011
Alta luz:

Sistema de prueba resonante de alta tensión

,

pruebas de alta tensión de equipos eléctricos

Conjunto de prueba de voltaje de resistencia de resonancia de frecuencia variable portátil, para prueba de subestación eléctrica de cable y 35KV

I. Uso del producto:


Este modelo de prueba CHX-108KVA / 27KV, 108KV está diseñado para cables de clase XLPE de 10KV / 35KV, transformador de potencia, CB, CT / PT, barra de bus en la subestación eléctrica de 35KV para realizar pruebas de voltaje de resistencia de CA en el sitio con tecnología de circuito resonante de frecuencia variable ; el voltaje de prueba más alto no es más de 27KV, 54KV, 108KV; frecuencia de prueba: 30-300Hz; el ciclo de trabajo no es más de 60 minutos. puede ayudar a los clientes a realizar una prueba preventiva o de entrega en una prueba de voltaje de resistencia de CA

El rango de prueba del conjunto es el siguiente: transformador

1. 500 m de cable de 35kV / 300mm2, frecuencia de prueba 30-300Hz, voltaje de prueba 52kV, tiempo de prueba 60min.

2, 2000m de cable 10kV / 300mm2, frecuencia de prueba 30-300Hz, tensión de prueba 22kV, tiempo de prueba 5min.

3, transformador principal 35kV / 31500kVA, capacitancia ≤ 0.015uF, frecuencia de prueba 40-300Hz, tensión de prueba 68kV, tiempo de prueba 1min.

4, CB, CT / PT, barra colectora en la subestación eléctrica de 35KV, frecuencia de prueba 40-300Hz, la tensión de prueba no excede 95kV, tiempo de prueba 1min.

El conjunto completo de pruebas consta de una fuente de energía de frecuencia variable, un transformador de excitación, 4 piezas de reactores y un dispositivo de medición de alta tensión (divisor de tensión capacitiva). Este tipo de equipo de prueba es el más adecuado para subestaciones eléctricas de 35KV.

II. Datos técnicos generales

  1. Capacidad nominal: 108kVA;
  2. Potencia de entrada: tensión trifásica de 380 V, la frecuencia es de 50 Hz;
  3. Tensión nominal: 27kV, 54kV, 81KV, 108KV
  4. Corriente nominal: 1A; 4A;
  5. Frecuencia de trabajo: 30-300Hz;
  6. Forma de onda de salida del dispositivo: onda sinusoidal
  7. Tasa de distorsión de forma de onda: Tensión de salida Tasa de distorsión de forma de onda ≤ 1%;
  8. Tiempo de trabajo: 60 min continuos permitidos bajo carga nominal; sobrepresión 1.1 veces 1 minuto;
  9. Aumento de temperatura: aumento de temperatura ≤65 K después de un funcionamiento continuo durante 60 minutos bajo carga nominal;
  10. Factor de calidad: dispositivo en sí Q≥30 (f = 45Hz);
  11. Función de protección: protección contra sobrecargas, sobretensión y de prueba del producto para el producto probado (consulte la sección de fuente de alimentación de frecuencia variable para obtener más información);
  12. Precisión de la medición: valor efectivo del sistema 1.5;


III. Componentes principales:

SN Nombre de Componentes Tipo y especificación Cantidad Cada peso Cada dimensión
1 Potencia de frecuencia variable FKVF-5kW / 380V 1 pieza 35kgs 450 * 450 * 500 mm
2 Transformador de excitación CQSB (J) -5kVA / 1.25KV, 5KV 1 pieza 35kgs 450 * 350 * 450 mm
3 Reactor de prueba resonante HV CHX (kf) -27kVA / 27kV 4 piezas 42kgs D350 * H400mm
4 Divisor capacitivo TRF-110kV / 1000pF 1set 10kgs D150 * H850mm
5 Accesorios de prueba especiales 1set

IV. Principio de la prueba:


VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)


V. Panel de software principal de medición y control:

Nota: este es el panel de software antes de iniciar la prueba para la configuración de parámetros


VI.Accesorios

  • Caja de accesorios para accesorios de almacenamiento.
  • Cables de entrada de fuente de alimentación.
  • Cables de salida de fuente de alimentación.
  • Cables de salida del excitante transformador.
  • Cables de puesta a tierra del sistema.
  • Cables paralelos del reactor.
  • Cables de medición HV (los cables de salida de señal del divisor de tensión)
  • Cables de salida HV (reactor para dividir, divisor para probar objeto)
  • Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.


VII. Otro modelo opcional

1. Para la prueba de GIS en el sitio

Modelo Voltaje nominal Corriente nominal de salida Capacidad de salida nominal

Solicitud

(A partir de 45Hz a partir)

CHX-135KVA / 135KV 27KV * 5 1A 135KVA Para 72.5KV y menos GIS
CHX-270KVA / 135KV 27KV * 5 1A 135KVA Para 72.5KV y menos GIS
CHX-216KVA / 216KV 27KV * 8 1A 216KVA Para 123KV y menos GIS
CHX-270KVA / 270KV 27KV * 10 1A 270KVA Para 145KV y menos GIS
CHX-275KVA / 275KV 275KV 2A 275KVA Para 170KV y menos GIS
Requisito especial puede hacerse por orden

2. Para la prueba in situ del cable XLPE de 45KV

Modelo Voltaje nominal Corriente nominal de salida Capacidad de salida nominal Máxima Aplicación
CHX-108/54 54KV 2A 108KVA Cable de 45kV≤1km
CHX-216/54 54KV 4A 216KVA Cable de 45kV≤2km
CHX-324/54 54KV 6A 324KVA Cable de 45kV≤3km
CHX-432/54 54KV 8A 432KVA Cable de 45kV≤4km
CHX-540/54 54KV 10 A 540KVA Cable de 45kV≤5km
CHX-1080/54 54KV 20A 1080KVA Cable de 45kV≤10km
Requisito especial puede hacerse por orden

3. Para la prueba in situ del cable XLPE de 66KV

Modelo Voltaje nominal Corriente nominal de salida Capacidad de salida nominal Máxima Aplicación
CHX-160/80 80KV 2A 160KVA 66kV cable≤0.5km
CHX-320/80 80KV 4A 320KVA 66kV cable≤1km
CHX-640/80 80KV 8A 640KVA 66kV cable≤2km
CHX-960/80 80KV 12A 960KVA 66kV cable≤3km
CHX-1280/80 80KV 16A 1280KVA 66kV cable≤4km
CHX-1600/80 80KV 20A 1600KVA 66kV cable≤5km
CHX-3200/80 80KV 40A 3200KVA 66kV cable≤10km
CHX-9600/80 80KV 120A 9600KVA 66kV cable≤20km
Requisito especial puede hacerse por orden

VIII. Tabla estándar de prueba de aislamiento en el sitio de IEC 60840: 2011 para cable XLPE
