Datos del producto:
Pago y Envío Términos:
|
Pruebe el principio: | Circuito resonante de la frecuencia variable | Uso: | Prueba in situ del voltaje de Withstand de la CA debajo de 200KV, de 400KV, de 600KV, de 800KV para |
---|---|---|---|
Característica del diseño:: | Reactor modular de la prueba del voltaje de Highed, una salida más alta del valor de Q, gama de prue | Componente:: | Fuente de energía de V/F, transformador de la excitación, un reactor modular más ligero de la prueba |
Frecuencia de la prueba:: | 30-300HZ | ciclo de trabajo: | 15mints o 60 mentas |
Pruebe la exactitud: | Ningún menos de 1,5% | Forma de onda de la salida: | Buena onda sinusoidal |
Special para: | Prueba in situ para los SOLDADOS ENROLLADOS EN EL EJÉRCITO del alto voltaje o del EHV, CT, pinta | Reactor usando manera: | En serie o paralelamente conexión |
Estándar de la prueba:: | IEC60060-1: 2010; 62271-203:2011 del IEC para los SOLDADOS ENROLLADOS EN EL EJÉRCITO | ||
Alta luz: | equipo de prueba resonante,prueba de alto voltaje de equipos eléctricos |
Conjunto de prueba de voltaje de resistencia de resonancia de frecuencia variable, para prueba de GIS de alto voltaje EHV
I. Aplicación:

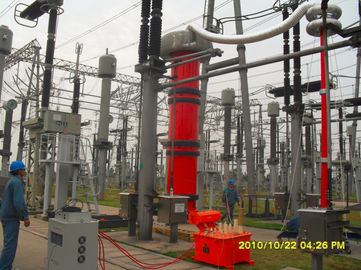

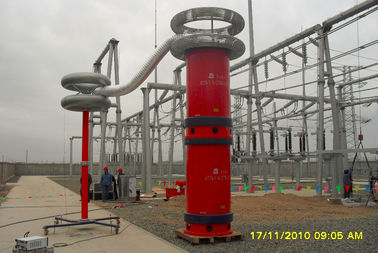

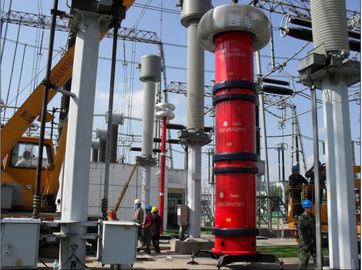

Este modelo de prueba CHX-4800KVA / 200KV, 400KV, 600KV, 800KV está diseñado para realizar pruebas de hipotecas de CA in situ con tecnología de circuito resonante de frecuencia variable para más de 110kV ~ 800KV clase GIS y otras instalaciones eléctricas de alto voltaje; El voltaje de prueba más alto no es más de 200KV, 400KV, 600KV o 800KV a través de reactores de prueba HV modulares en paralelo o en conexión en serie; la frecuencia de prueba puede ser de 30-300Hz; el ciclo de trabajo no es más de 15mints o 60mints.
A través de pruebas modulares, los reactores están conectados en paralelo o en serie, el conjunto de pruebas también se puede realizar en la siguiente prueba de hipotensión de CA in situ:
1.1 No más de 200KV y 24A para HV GIS sin más de U nominal = 123KV y otras instalaciones eléctricas de HV
1.2 No más de 400KV y 12A para HV GIS sin más de U nominal = 300KV y otras instalaciones eléctricas de HV
1.3 No más de 600KV y 6A para EHV GIS sin más de U nominal = 550KV y otras instalaciones eléctricas de HV
1.4 No más de 800KV y 6A para EHV GIS sin más de U nominal = 800KV y otras instalaciones eléctricas de HV
Hasta ahora, habíamos suministrado un sistema de prueba resonante de frecuencia rariable de 1200KV y 9A para la compañía de red eléctrica de China. El conjunto de prueba diseñado también forma muchos modelos serializados diferentes de acuerdo con diferentes aplicaciones de prueba de resistencia HV o UHV a través de reactores de prueba en serie o en conexión paralela y la cantidad de configuraciones en cada conjunto. El modelo similar puede ver otro modelo típico en la siguiente cláusula.
II. Componentes principales:
SN | Nombre de Componentes | Tipo y especificación | Cantidad | Cada peso | Cada dimensión |
1 | Potencia de frecuencia variable | FKVF-200kW / 380V | 1 pieza | 180kgs | 750 * 700 * 1000 mm |
2 | Transformador de excitación | CQSB (J) -200kVA | 1 pieza | 1800kgs | 650 * 650 * 800 mm |
3 | Reactor de prueba resonante HV | CHX (kf) -1200kVA / 200kV | 4 piezas | 2800kgs | D1200 * H1250mm |
4 | Divisor capacitivo | TRF-800kV / 1000pF | 1set | 550kgs | D350 * H7600mm |
5 | Accesorios de prueba especiales | 1set |
Nota 1. El capacitante de carga puede ser opcional cuando la línea de carga pequeña está probando o necesita carga analógica para controlar la frecuencia de prueba.
2. El reactor de prueba se puede producir para que sea de 150KV, 200KV, 250KV, 300KV, 350KV, 400KV para cada voltaje nominal de la pieza de acuerdo con el alcance del objeto o el cliente requerido. El máximo. la corriente nominal de cada reactor HV puede ser 1 ~ 15A opcional en este conjunto serializado,
3. La inductancia de atenuación de alta tensión puede ser opcional para eliminar los armónicos de alta frecuencia y resistir la sobretensión causada por el flashover del objeto probado, especial en el conjunto de pruebas de EHV o UHV.
III. Principio de la prueba:
VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)
IV. Datos técnicos generales:
Panel de software de medición y control V.Main de la siguiente manera:
VI.Accesorios
VII. Otro modelo tipico
7.1 Para 123KV ~ 300KV clase GIS prueba de hipotensión AC en el sitio
Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Solicitud (A partir de 45Hz a partir) |
CHX-400KVA / 200KV, 400KV | 200KV * 2 | 2A @ 200KV | 400KVA | Para 123KV y por debajo de la clase GIS |
1A @ 400KV | Para 300KV y por debajo de la clase GIS | |||
CHX-800KVA / 200KV, 400KV | 200KV * 2 | 4A @ 200KV | 800KVA | Para 123KV y por debajo de la clase GIS |
2A @ 400KV | Para 300KV y por debajo de la clase GIS | |||
CHX-1000KVA / 200KV, 400KV | 200KV * 2 | 5A @ 200KV | 1000KVA | Para 123KV y por debajo de la clase GIS |
2.5A@400KV | Para 300KV y por debajo de la clase GIS | |||
CHX-2000KVA / 200KV, 400KV | 200KV * 2 | 10A @ 200KV | 2000KVA | Para 123KV y por debajo de la clase GIS |
5A @ 400KV | Para 300KV y por debajo de la clase GIS | |||
Requisito especial puede hacerse por orden |
7.2 Para 145KV ~ 362KV clase GIS prueba de hipotensión AC en el sitio
Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Solicitud (A partir de 45Hz a partir) |
CHX-500KVA / 250KV, 500KV | 250KV * 2 | 2A @ 250KV | 500KVA | Para 145KV y por debajo de la clase GIS |
1A @ 500KV | Para 362KV y por debajo de la clase GIS | |||
CHX-1000KVA / 250KV, 500KV | 250KV * 2 | 4A @ 250KV | 1000KVA | Para 145KV y por debajo de la clase GIS |
2A @ 500KV | Para 362KV y por debajo de la clase GIS | |||
CHX-2000KVA / 250KV, 500KV | 250KV * 2 | 8A @ 250KV | 2000KVA | Para 145KV y por debajo de la clase GIS |
4A @ 500KV | Para 362KV y por debajo de la clase GIS | |||
CHX-3000KVA / 250KV, 500KV | 250KV * 2 | 12A @ 250KV | 3000KVA | Para 145KV y por debajo de la clase GIS |
6A @ 500KV | Para 362KV y por debajo de la clase GIS | |||
Requisito especial puede hacerse por orden |
7.3 Para 170kV ~ 550KV clase GIS prueba de hipotensión AC en el sitio
Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Solicitud (A partir de 45Hz a partir) |
CHX-1200KVA / 300KV, 600KV | 300KV * 2 | 4A @ 300KV | 1200KVA | Para 170KV y por debajo de la clase GIS |
2A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
CHX-1800KVA / 300KV, 600KV | 300KV * 2 | 6A @ 300KV | 1800KVA | Para 170KV y por debajo de la clase GIS |
3A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
CHX-2400KVA / 300KV, 600KV | 300KV * 2 | 8A @ 300KV | 2400KVA | Para 170KV y por debajo de la clase GIS |
4A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
CHX-3600KVA / 300KV, 600KV | 300KV * 2 | 12A @ 300KV | 3600KVA | Para 170KV y por debajo de la clase GIS |
6A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
CHX-4800KVA / 300KV, 600KV | 300KV * 2 | 16A @ 300KV | 4800KVA | Para 170KV y por debajo de la clase GIS |
8A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
Requisito especial puede hacerse por orden |
7.4 Para 123KV ~ 800KV clase GIS prueba de hipotensión AC en el sitio
Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Solicitud (A partir de 45Hz a partir) |
CHX-2400KVA / 200KV × 4 | 800KV | 12A @ 200KV | 2400KVA | Para 123KV y por debajo de la clase GIS |
6A @ 400KV | Para 300KV y por debajo de la clase GIS | |||
3A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
3A @ 800KV | Para 800KV y por debajo de la clase GIS | |||
CHX-3600KVA / 200KV × 4 | 800KV | 13A @ 200KV | 3600KVA | Para 123KV y por debajo de la clase GIS |
9A @ 400KV | Para 300KV y por debajo de la clase GIS | |||
4.5A@600KV | Para 550KV y por debajo de la clase GIS | |||
4.5A@800KV | Para 800KV y por debajo de la clase GIS | |||
CHX-4800KVA / 200KV × 4 | 800KV | 24A @ 200KV | 4800KVA | Para 123KV y por debajo de la clase GIS |
12A @ 400KV | Para 300KV y por debajo de la clase GIS | |||
6A @ 600KV | Para 550KV y por debajo de la clase GIS | |||
6A @ 800KV | Para 800KV y por debajo de la clase GIS | |||
Requisito especial puede hacerse por orden |
VIII. Tabla estándar de prueba de aislamiento en el sitio de IEC 62271-203: 2011 para HV GIS
