Tipo de contenedor Conjunto de prueba HV con resonancia, sistema rápido de prueba de alto voltaje

Conjunto de prueba de voltaje de resistencia de resonancia de frecuencia variable, tipo de contenedor HV conjunto de prueba con resonancia, prueba rápida

I. Aplicación:

El dispositivo de prueba de resonancia en serie de contenedores de estilo CHX- (JZ) corrige todos los equipos de prueba del dispositivo de prueba de resonancia en serie en varios contenedores, el diseño de integración del gabinete de control y observación y el equipo de prueba completo, la conexión de la línea de prueba y la caja de distribución de energía tiene como objetivo el transporte rápido, rápido conecte para prueba, conveniente para mantenimiento e instalación para el equipo de prueba que reduce en gran medida la intensidad de mano de obra y adecuado para operación en campo

II. Ámbito de aplicación

• Transformador inducido con tensión soportada y prueba de PD.
• Prueba de calibración CVT de 500KV y por debajo de la clase;
• Prueba de hipotensión AC para HV CT / switch / buje de clase 220KV y por debajo
• Prueba de resistencia a la tensión de CA para GIS, GIL y cables de no más de 220KV de clase

III. Tipos de solucion

• Contenedor tipo 220kv. Resistencia al voltaje del transformador y equipo completo de prueba de descarga parcial.
• Equipo de prueba de resonancia de serie de frecuencia variable GIS de alto voltaje de 220kv tipo contenedor.
• Equipo de prueba de resonancia de frecuencia variable de cable XLPE de alto voltaje de tipo contenedor.
• Contenedor tipo HV transformador, equipo de calibración de campo CVT.

Nota: parte de ellos puede diseñarse como telescópico hidráulico eléctrico debido al tamaño del equipo.

Algunas partes de los probadores pueden ser diseñadas con compatibilidad

IV. Disposición básica de contenedores.

• Sala de observación y control: incluye la unidad de observación y control, por ejemplo, gabinete de control o computadora, medidor de valor máximo, instrumento de descarga parcial, etc.
• Zona de integración del equipo de prueba HV: incluye fuente de energía de frecuencia variable (descarga parcial o general), transformador de excitación HV (descarga parcial), reactores de prueba HV, divisor de voltaje de capacitancia HV.
• Unidades de distribución de energía: involucran rayos, aire acondicionado de la sala de control, bucle de distribución de energía de la sala de observación y control.
• Distrito de almacenes de adjuntos de prueba: involucra almacenes de línea de prueba externa, accesorios y herramientas para prueba e instalación.

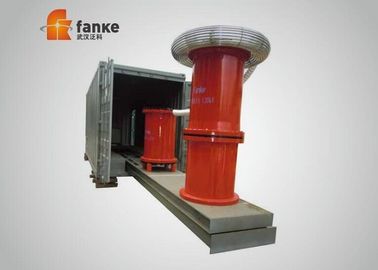

• La plataforma de propulsión hidráulica eléctrica se puede usar para algunas partes de la especificación, lo que hace que el dispositivo en zonas de alta tensión se estire o se mueva hacia la cabina automáticamente

V. Características técnicas y ventajas

• Gran eficiencia mejorada de la prueba de campo
• Diseño integrado de gabinete de observación y control y dispositivo de prueba completo. Conexión de línea de prueba y caja de distribución de energía.
• Considerando los problemas de calentamiento, vibración y pérdida por un concepto de diseño completamente nuevo.
• Conveniente para el levantamiento y transporte.
• Sellado por presión de aire para impermeabilizar, impermeabilizar y mantener el calor.
• El escritorio de operación especial y el lugar para el instrumento, dispositivo hidráulico bidimensional antivibración, evitan el daño del instrumento en el transporte de prueba.
• Se consideró una distancia de seguridad de aislamiento suficiente en el diseño de equipos y contenedores de AT.
• El sistema del dispositivo de prueba y el parámetro de configuración del contenedor se pueden seleccionar mediante las muestras del cliente.
• El propulsor eléctrico del reactor si está equipado con una unidad de empuje hidráulico y el movimiento es suave y estable, sin estancamiento de sujeción y giro para evitar el tiempo de manejo de las unidades de refuerzo.
• El generador y el dispositivo de control de cable también se pueden seleccionar

VI. Componentes principales :

• Grupo de reactores de prueba HV
• Fuente de alimentación de frecuencia variable
• Transformador de excitación
• Divisor de voltaje
• Operación más pequeña y contenedor de control
• Un ontainer estándar para la zona de prueba HV
• Accesorios de prueba y así sucesivamente.
