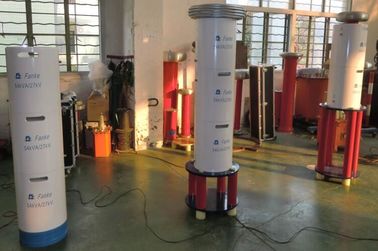

10KV y 35KV telegrafían la máquina de prueba, equipo de prueba de alto voltaje de la CA

Sistema resonante de la prueba del voltaje de Withstand de la frecuencia variable portátil, para la prueba del cable 10KV y 35KV

I. Product Usage:

Este modelo determinado CHX-405KVA/27KV, 54KV de la prueba se diseña para 10KV y 35KV la prueba in situ del voltaje de withstand de la CA del cable de la clase XLPE con tecnología de circuito resonante variable de la frecuencia; el voltaje más alto de la prueba es no más que 22KV o 52KV; frecuencia de la prueba: 30-300Hz; el ciclo de trabajo es no más que 60mints. puede ayudar a clientes a realizar la prueba preventiva o la prueba de la entrega en la prueba del voltaje de withstand de la CA para los cables 35KV dentro de los 3km y de XLPE clase 10KV dentro de los 7km.

La gama de prueba del sistema está como siguiendo:

1. los 3km del cable 35kV/300mm2, capacitancia probada ≤0.5835uF, frecuencia 30-300Hz, voltaje 52kV, tiempo 60min de la prueba de la prueba de la prueba.

2, 7kilómetros 10kV/300mm2 del cable, ≤ probado 2.62uF, frecuencia 30-300Hz, voltaje 22kV, tiempo 5min de la capacitancia de la prueba de la prueba de la prueba.

II. datos técnicos generales

1. Capacidad clasificada: 405kVA;
2. Energía de entrada: 380V el voltaje trifásico, frecuencia es 50Hz;
3. Voltaje clasificado: 27kV; 54kV;
4. Corriente clasificada: 15A; 7.5A;
5. Frecuencia de trabajo: 30-300Hz;
6. Forma de onda de la salida del dispositivo: onda sinusoidal
7. Tarifa de la distorsión de forma de onda: ≤ el 1% de la tarifa de la distorsión de forma de onda del voltaje de salida;
8. Hora laborable: 60min continuo permitido bajo carga clasificada; sobrepresión 1,1 por 1 minuto;
9. Subida de la temperatura: subida ≤65K de la temperatura después del funcionamiento continuo por 60 minutos bajo carga clasificada;
10. Factor de calidad: dispositivo sí mismo Q≥30 (f=45Hz);
11. Función de la protección: Protección de la descarga disruptiva del producto de la sobreintensidad de corriente, de la sobretensión y de la prueba para el producto probado (véase la sección variable de la fuente de alimentación de la frecuencia para los detalles);
12. Exactitud de la medida: valor eficaz 1,5 del sistema;

III. componentes principales:
