Sistema de prueba de disyuntor de 400KVA Sistema libre de tensión de frecuencia de potencia PD Libre

Sistema de prueba de disyuntor de 400KVA Sistema libre de tensión de frecuencia de potencia PD Libre

400KVA Circuit Breaker Test Set PD Free Power Frequency Voltage Withstand System
400KVA Circuit Breaker Test Set PD Free Power Frequency Voltage Withstand System 400KVA Circuit Breaker Test Set PD Free Power Frequency Voltage Withstand System

Ampliación de imagen :  Sistema de prueba de disyuntor de 400KVA Sistema libre de tensión de frecuencia de potencia PD Libre Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Fanke High-Voltage
Certificación: ISO9001
Número de modelo: CQSB-400KVA/400KV
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 45~75 días del trabajo
Condiciones de pago: CARTA DE CRÉDITO, T/T
Capacidad de la fuente: 5units/2months
Descripción detallada del producto
Pruebe el principio: Circuito del transformador de la prueba de la frecuencia del poder Aplicación: Prueba del hipot de la CA y medida del paladio para los CB
Max.Capacity: 400KVA Max. Voltaje: 400kV
Uso: Máquina de la inspección de la calidad de la fábrica Componente:: Consola de control, regulador de voltaje, tipo resistencia del transformador del cilindro, de la pro
Pruebe la frecuencia: 50Hz o 60Hz ciclo de trabajo: 60mints o hecho por la orden
Pruebe la exactitud: Ningún menos de 1,0% Forma de onda de la salida: onda sinusoidal pura
Nivel del paladio: El paladio libera, ninguna corona, no más que 5pC
Alta luz:

equipo de prueba de interruptores

,

analizador de interruptores

Sistemas de prueba de transformador de CA sin PD, sistema de resistencia al voltaje de frecuencia de potencia sin PD para interruptor de alta tensión

I. Descripción y aplicación de los productos:

El sistema de transformador de prueba de frecuencia de potencia libre PD de la serie CQSB se utiliza principalmente para soportar tensión de frecuencia de potencia para productos de electricistas y materiales de aislamiento o estructura de aislamiento. También se puede utilizar para la fuente de alimentación de prueba de frecuencia de potencia libre de PD de objetos de prueba como transformador, inducción mutua, pararrayos, etc. se utiliza ampliamente en el departamento de fabricación de electricistas, el departamento de operación de energía, la institución de I + D y la institución de educación superior. El divisor de voltaje del sistema tiene un terminal de acoplamiento de señal PD, equipado con un analizador de PD de 2 o 4 canales (opcional), se puede realizar la detección de PD para el objeto de prueba.

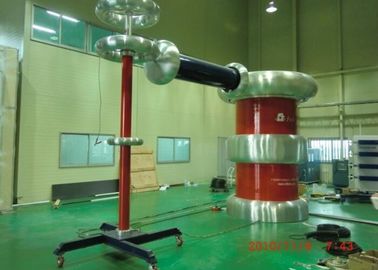

El modelo CQSB-400KVA / 400KV tiene dos transformadores de prueba de cilindro apilables en conexión en serie con una tensión de prueba de salida de 400KV y una corriente de prueba de 1A. El ciclo de trabajo es 60mints on, 60mints off,

Hasta ahora, este conjunto de prueba había formado muchos modelos serializados diferentes de acuerdo con diferentes aplicaciones de prueba de resistencia de votage. El modelo similar puede ver otro modelo típico en la siguiente cláusula.

II. Componentes principales:

  • Sistema de control y medición inteligente de frecuencia industrial o gabinete de control tipo consola
  • Gabinete del interruptor de la fuente de alimentación,
  • Gabinete regulador de voltaje,
  • Ensayo de transformador con tanque de hierro tipo o cilindro.
  • Reactor de compensación,
  • Resistencia de protección de frecuencia de energía,
  • Dispositivo de protección rápido electrónico
  • Acoplamiento divisor de tensión capacitiva.

Por ejemplo, el modelo CQSB-400KVA / 400KV

SN Nombre de Componentes Tipo y especificación Cantidad Cada peso Cada dimensión

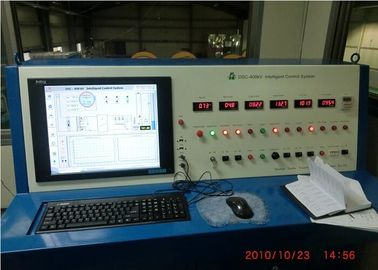

1 Control de consola DSC-400KV 1 pieza 180kgs 1200 * 420 * 820mm
2 Gabinete regulador de voltaje eléctrico DT-400KVA 1 pieza 2500kgs 1100 * 1050 * 1250mm
3.1 Primer cilindro apilable tipo Test Transformer CQSB-400KVA / 200KV 1 pieza 3000kgs D1200 * H2800mm
3.2 Segundo cilindro apilable tipo transformador de prueba CQSB-200KVA / 200KV 1 pieza 2400kgs D1200 * H2500mm
4 Resistencia de proteccion BHR-1A / 400KV 1 piezas 120kgs D380 * L850mm
5 Divisor de tensión con capacidad de acoplamiento. TJF-400KV / 500pF 1set 200kgs D320 * H6000mm
6 Accesorios de prueba especiales
Nota: Se puede hacer un requerimiento especial por orden.

III. Objetos aplicables

  • Descarga parcial y prueba de resistencia a la tensión de CA para aparatos e ingeniería eléctrica de alta tensión, como transformador, GIS, inductor mutuo, interruptor, buje, pararrayos, cables.
  • Tensión de corriente alterna de alimentación de materiales aislantes

IV. Características técnicas

  • Poca magnitud de instalación completa que puede garantizar la magnitud dentro de 5pC (excepto en casos especiales)
  • Cáscara de resina Expoxy vertida, aislamiento de fibra de vidrio sin corona, aislamiento de alto voltaje, barril exterior
  • Baja impedancia del equipo completo, funciones completas de sobretensión, sobrecorriente, protección de arco con fiabilidad
  • Molde dedicado procesado para la pantalla de clasificación, moldeado de aluminio, superficie lisa, peso ligero, conveniente para la instalación
  • El dispositivo de prueba HV de gran capacidad emplea un sistema inteligente de medición y control de frecuencia de potencia para garantizar una inteligencia mucho mayor y
  • Automatización de control y protección.
  • El muestreo y el uso de la comunicación óptica, aíslan completamente el circuito de control de alto voltaje y bajo voltaje.
  • La auto inspección y la visualización del estado en tiempo real están disponibles en el proceso de prueba.
  • Perfecta función de gestión de datos e informe.
  • Ser capaz de grabar y dibujar HV U / T, curva de prueba I / T

V. Prueba de la figura de conexión (por ejemplo: modelo CQSB-400KVA / 400KV):


VI. Ventajas

  1. Prueba de frecuencia de potencia pura a 50Hz o 60Hz, la distorsión de voltaje de salida (THD) es muy pequeña.
  2. Cumplir con los requisitos de medición de baja descarga parcial
  3. Estructura modular para ahorrar espacio en la sala de pruebas.
  4. Baja impedancia, amplio rango de aplicación
  5. Fácil de operar con sistema de medición controlado por computadora
  6. Circuito de protección completo para garantizar la seguridad del personal y del equipo.
  7. Protección contra sobretensiones y transitorios de componentes electrónicos sensibles.
  8. Especialmente adecuado para pruebas que requieren voltaje estable incluso si la carga cambia bajo voltaje (pruebas de corona, húmeda y contaminación) o cuando la carga es inductiva (transformadores de voltaje inductivo).

VII. Datos técnicos generales:

  1. Modo de prueba del sistema: sistemas de prueba de voltaje soportado de CA sin PD con transformador de tipo de cilindro
  2. Modelo del sistema: CQSB-400KVA / 400KV
  3. Fuente de alimentación de entrada: 380 ± 10% (monofásico), 50Hz / 60Hz
  4. Capacidad de salida nominal: 400kVA
  5. Voltaje de salida nominal: 400KV
  6. Voltaje máximo de prueba: no más de 400KV
  7. Corriente nominal de salida: 1.0A
  8. Reg. Rango de frecuencia: 50 / 60Hz
  9. Forma de onda del voltaje de salida: onda sinusoidal pura
  10. Subida de temperatura: Menos de 65K bajo corriente nominal de trabajo 60mints;
  11. Nivel de ruido: No más de 65dB
  12. Estructura: inmersa en aceite con cilindro diseñado.


VIII. Otros componentes opcionales

  1. Filtro de ruido de la fuente de alimentación
  2. Triple y quinto filtro.
  3. Reactor de compensación
  4. Dispositivo de protección rápido electrónico de sobretensión
  5. Condensador estándar SF6 ·
  6. Detector de descarga parcial


IX. Otro modelo tipico

1. Tipo de transformador único :

MODELO

Capacidad nominal

(KVA)

Suministro de entrada LV (KV) Tensión nominal de salida (KV)

Dimensión del transformador del cilindro

D × H (mm)

Peso (kg)
CQSB-1.5KVA / 50KV 1.5 0.22 50 φ430 * 580 sesenta y cinco
CQSB-2.5KVA / 50KV 2.5 0.22 50 φ280 * 500 70
CQSB-3KVA / 50KV 3 0.22 50 φ300 * 510 72
CQSB-5KVA / 50KV 5 0.22 50 φ460 * 580 110
CQSB-5KVA / 100KV 5 0.22 100 φ640 * 820 130
CQSB-10KVA / 100KV 10 0.22 100 φ620 * 850 160
CQSB-50KVA / 100KV 50 0.4 100 φ725 * 1100 500
CQSB-12KVA / 120KV 12 0.38 120 φ750 * 1230 380
CQSB-15KVA / 150KV 15 0.38 150 φ820 * 1220 500
CQSB-20KVA / 200KV 20 0.38 200 φ1080 * 1700 900
CQSB-50KVA / 250KV 50 0.38 250 φ1460 * 1520 1250
CQSB-75KVA / 250KV 75 0.38 250 φ1460 * 1780 1450
CQSB-75KVA / 500KV 75 0.38 500 φ2000 * 4850 6800
CQSB-100KVA / 100KV 100 0.38 100 φ1000 * 1250 800
CQSB-100KVA / 150KV 100 0.38 150 φ1410 * 1620 1700
CQSB-100KVA / 250KV 100 0.6 250 φ1100 * 1450 1550
CQSB-125KVA / 250KV 125 0.38 250 φ1540 * 2060 3460
CQSB-150KVA / 150KV 150 0.6 150 φ1420 * 1620 2200
CQSB-2000KVA / 500KV 2000 3 500 φ3000 * 4800 50000

2. Transformadores de cilindros apilables tipo:

MODELO

Capacidad nominal

(KVA)

Suministro de entrada LV (KV) Tensión nominal de salida (KV)

Dimensión del transformador del cilindro

D × H (mm)

Peso (kg)
CQSB-10KVA / 2 * 50KV 10 0.2 100 φ410 * 980 200
CQSB-25KVA / 2 * 125KV 25 0.38 250 φ1250 * 2200 890
CQSB-100KVA / 2 * 200KV 100 0.38 400 φ1580 * 3650 2500
CQSB-150KVA / 2 * 150KV 150 0.38 300 φ1600 * 3200 3980
CQSB-300KVA / 2 * 150KV 300 0.38 300 φ1600 * 3800 4280
CQSB-250KVA / 2 * 250KV 250 0.38 500 2220 * 6100 11200
CQSB-500KVA / 2 * 250KV 500 0.6 500 φ2030 * 4600 18500
CQSB-600KVA / 2 * 300KV 600 3 600 φ3200 * 8000 19000
CQSB-1200KVA / 2 * 300KV 1200 0.6 600 φ3000 * 6200 28900
CQSB-1250KVA / 2 * 125KV 1250 3 250 φ4500 * 3200 14500
CQSB-300KVA / 2 * 300KV 300 3 600 2610 * 5600 10000
