Sistema de prueba de resonancia de CA portátil para 132KV prueba de GIS con ciclo de trabajo de 60 minutos

Nota: 1. El capacitantor de carga puede ser opcional al probar el motor de potencia, el generador y el transformador de potencia entre 45 ~ 65Hz.

2. El reactor de prueba se puede producir para ser de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada pieza de acuerdo con el alcance del objeto probado o el cliente requerido.

III. Principio de la prueba:


VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)


Diagrama esquemático del cableado V.Test (por ejemplo):


V. Datos técnicos generales:

1. Modo de prueba del sistema: Serie resonante con frecuencia variable.
2. Modelo del sistema: FKTF-275KVA / 275KV
3. Fuente de alimentación de entrada: 380 ± 10% (trifásico), 50Hz / 60Hz
4. Parámetro de inductancia nominal: 55KVA / 55KV / 1A / 200H / cada uno
5. Número de reactor de prueba HV: 5 piezas
6. Capacidad de salida nominal: 275kVA
7. Voltaje de salida nominal: 275KV
8. Voltaje máximo de prueba: no más de 275KV
9. Corriente nominal de salida: 1A / pieza única o en serie 5A en paralaje
10. Reg. Rango de frecuencia: 30Hz-300Hz
11. Tensión de onda de resonancia de salida: onda sinusoidal
12. THD de la forma de onda de salida: ≤1%
13. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
14. Ciclo de trabajo: 60 minutos en condiciones de trabajo actuales nominales;
15. El factor de calidad de la prueba se estableció: Q≥30 (a F = 30 HZ);
16. Subida de temperatura: Menos de 65K bajo corriente nominal de trabajo 60mints;
17. Nivel de ruido: No más de 70B
18. Estructura del reactor: tipo seco, cilindro de tubo epoxi tipo ；

VI. Panel principal de software de medición y control:

Nota: este es el panel de software antes de iniciar la prueba para la configuración de parámetros

VII. Lista de embalaje caja de madera de entrega

VIII.Accesorios

• Caja de accesorios para accesorios de almacenamiento.
• Cables de entrada de fuente de alimentación.
• Cables de salida de fuente de alimentación.
• Cables de salida del excitante transformador.
• Cables de puesta a tierra del sistema.
• Cables paralelos del reactor.
• Cables de medición HV (los cables de salida de señal del divisor de tensión)
• Cables de salida HV (reactor para dividir, divisor para probar objeto)
• Base de apoyo de aislamiento
• anillo corona para prueba de 275kv
• Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.

IX. Otro modelo opcional

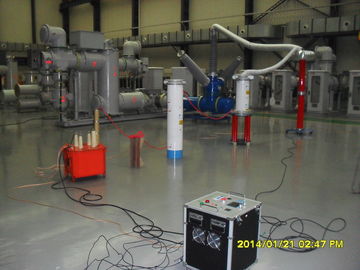

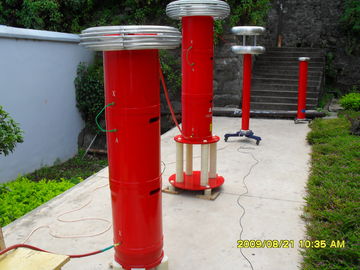

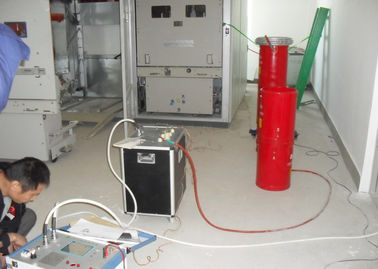

1. Para la prueba de GIS en el sitio

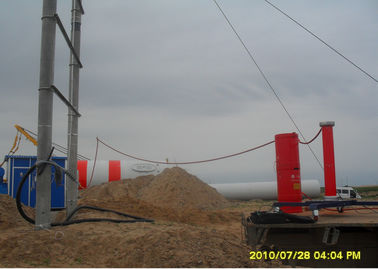

2. Para la prueba in situ del cable XLPE de 45KV

3. Para la prueba in situ del cable XLPE de 66KV

X. Tabla estándar de prueba de aislamiento en el sitio de IEC62271-203: 2011 para GIS

XI. Tabla estándar de prueba de aislamiento en el sitio de IEC 60840: 2011 para cable XLPE
