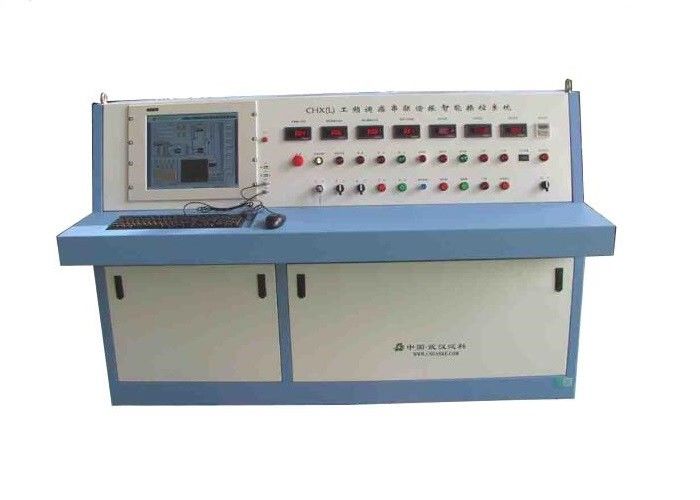

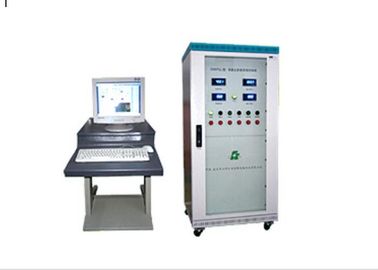

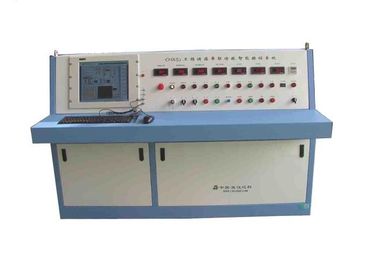

Unidad de control inteligente resonante de frecuencia de potencia del sistema de prueba resonante de 380 VCA

V. Datos técnicos generales:

1. Modo de circuito resonante: Serie resonante con inductancia variable.
2. Modelo del sistema: hecho por encargo.
3. Fuente de alimentación de entrada: 380 ± 10% (monofásico), 50Hz / 60Hz
4. Capacidad de salida nominal: hecha por orden
5. Voltaje de salida nominal: hecho por orden
6. Corriente nominal de salida: hecha por orden
7. Reg. Rango de frecuencia: 50 / 60Hz
8. Tensión de onda de resonancia de salida: onda sinusoidal pura
9. THD de la forma de onda de salida: ≤1%
10. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
11. Ciclo de trabajo: 180 min. En condiciones de trabajo actuales nominales;
12. Nivel de ruido: No más de 65dB
13. Estructura del reactor: inmersión en aceite con tipo de tanque de hierro, inducción ajustable

VI. Descripción de funciones

1. Control remoto y función de indicación para la brecha del núcleo de hierro del reactor: el sensor de brecha se instala en el reactor, que lee directamente la brecha del núcleo de hierro en la consola para guiar la operación. El interruptor y el indicador de limitación de espacio también están instalados.
2. Función de reducción automática cuando se agota el tiempo: la sincronización soporta el temporizador digital. Cuando se agote el tiempo, el sistema bajará automáticamente.
3. Cierre de posición cero, función de incremento de inicio cero: con función de limitación de cero. Si el regulador de voltaje no está en la posición cero, entonces el botón de salida HV no se puede cerrar, asegurando que el sistema suba desde cero.
4. Protección contra sobrecorriente: El sistema está con relé de sobrecorriente, que es de alta interferencia, acción rápida, objeto de prueba de protección contra daños por sobrecorriente.
5. Funciones de protección contra sobretensión y sobre el objeto de prueba: este sistema toma la placa de protección contra sobretensión y sobreintensidad electrónica, protege el objeto de prueba contra la sobretensión y la sobrecarga. Es rápido, estable y confiable, superando la inestabilidad, la gran discreción y el ajuste inconveniente de la tensión de protección de la brecha de esfera. La configuración de la protección contra sobretensión es ajuste manual, pantalla digital, que es directa, conveniente y precisa. La protección contra sobrecargas muestrea la varianza de accidente de la señal de descarga y el retraso de caída, la compara con la señal básica y determina. Es de alta precisión, evitando posibles movimientos de error por variación del accidente o retraso creciente.
6. Función de monitor en tiempo real para datos de prueba: Es capaz de monitorear la tensión del lado de alta tensión, la corriente y la tensión del lado de baja tensión, la corriente, que es más directa viendo el estado de prueba.
7. Visualización digital de la función de resonancia y bloqueo del circuito cuando no es de resonancia y mejora:
8. Puede mostrar directamente el estado de resonancia del sistema por factor de potencia. Si el sistema no está en el punto de resonancia, debe presionar el botón de cerrar para avanzar. Cuando el sistema esté ajustado a la resonancia, suelte el botón de cerrar, haga clic en el botón de subir / bajar para subir o bajar.
9. Parada de emergencia: interruptor de freno de emergencia "pisar". Una vez que haya condiciones anormales durante la prueba, pise este interruptor, la alimentación principal se cortará de inmediato para proteger la seguridad del personal de prueba y el equipo.
