Tipo prueba resonante del tanque del hierro de la inductancia variable del equipo de prueba del cable de tensión
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Pruebe el principio: | Circuito resonante variable de la inductancia de la frecuencia o de la variable | Uso: | Aumentador de presión del alto voltaje en sistema de prueba resonante |
|---|---|---|---|
| Max.Capacity: | 25A/piece u OEM | Max.Voltage: | 400KV/piece u OEM |
| Pruebe la frecuencia: | 20-300Hz o 50Hz | ciclo de trabajo: | 60 mentas u OEM |
| Pruebe la exactitud: | Ningún menos de 1,5% | Special para: | Prueba in situ para el cable largo y los SOLDADOS ENROLLADOS EN EL EJÉRCITO del alto voltaje XLPE |
| Prueba estándar: | 60060-1:2010 del IEC; El 60840:2011 del IEC y el 62067:2011 del IEC para XLPE telegrafían | ||
| Alta luz: | sistema de la prueba de alto voltaje de la CA,detector subterráneo del cable |
||

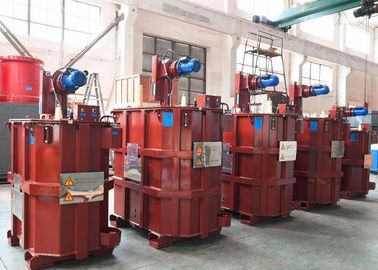

Tipo de tanque de hierro Reactor de prueba de alto voltaje, Equipo de prueba resonante de inductancia variable, Prueba de cable
I. Aplicación:

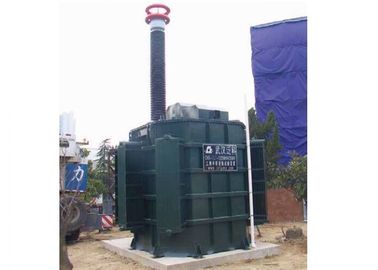

El sistema de prueba de resonancia de regulación de inducción de gran capacidad de la serie CHX (L, TX) y tipo de hierro se utiliza principalmente para soportar tensión de CA o prueba de resistencia de tensión de CA en fábrica para cable HV XLPE u otro equipo de potencia de 110 KV ~ 500 KV, lo cual es significativo Las ventajas son adecuadas para un trabajo continuo durante mucho tiempo. Estos productos de Fanke han sido suscritos por el Instituto de Investigación de Alto Voltaje de Wuhan de State Grid Corporation (según la imagen de arriba). La especificación es 350KV, 35A. se utilizan para pruebas de resistencia a la tensión de alto voltaje de los cables de súper alta tensión (prueba de tipo para EHV XLPE).
Nota: El reactor de prueba de alto voltaje tipo tanque de hierro con resonancia de frecuencia variable también se puede realizar por orden.

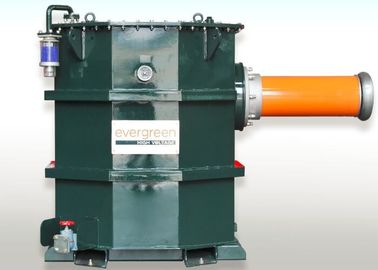

El buje de salida HV en el reactor de prueba se puede diseñar para que sea del lado horizontal.
II. Objetos aplicables
- Resistencia a la tensión de CA de campo y prueba de resistencia a la tensión de CA de fábrica del cable de alimentación de alta tensión de 110KV a 500KV.
III. Características clave
- Estructura de estilo caja de hierro, buena dispersión de calor, pudiendo operar durante mucho tiempo.
- El capacitor de la fuente de alimentación de entrada es solo 1 / Q que el de la salida.
- Peso as1 / 5 ~ 10 del transformador de prueba de frecuencia de potencia convencional
- Sin sobretensión transitoria cuando se descompone el probador
- Amplio rango de aplicación, buena flexibilidad de aplicación, amplio rango de capacitores del
- ensayador.
- Cuando se descompone el objeto probado, la condición de resonancia se daña, la corriente de cortocircuito se reducirá al mínimo automáticamente, pasará poca corriente de cortocircuito en el punto de falla
- Equipado con sistema inteligente de medición y control, a largo plazo de
- Detectar de forma inteligente y automática, prescindir del personal de servicio.
- Podría ser diseñado como vehículo montado y equipado con vehículo de prueba especial.
IV. Datos técnicos generales:
- Modo de prueba del sistema: Serie resonante con frecuencia variable o inductancia variable
- Número de reactor de prueba HV: OEM
- Capacidad de salida nominal: OEM
- Tensión de salida nominal: máx. 400KV / pieza
- Corriente nominal de salida: max.25 A / pieza
- Reg. Rango de frecuencia: 20Hz-300Hz
- Tensión de onda de resonancia de salida: onda sinusoidal
- Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
- Ciclo de trabajo: OEM o 60 minutos en condiciones de trabajo actuales nominales;
- Factor de calidad del conjunto de prueba: Q≥60
- Subida de temperatura: Menos de 65K bajo corriente nominal de trabajo 60mints;
- Nivel de ruido: No más de 70B
- Estructura del reactor: tipo sumergido en aceite, tipo de cilindro de tubo epoxi ；
Nota: los requisitos especiales se pueden hacer por orden
