Sistema de prueba de resonancia de CA vertical, probador de alto voltaje de CA con frecuencia variable

Conjunto de prueba de resonancia de CA, Equipo de prueba de cable de alto voltaje, Conjunto de prueba de voltaje de resistencia de CA

I. Aplicación:

El conjunto de prueba de resonancia de CA es un tipo de equipo de prueba de cable de alta tensión para tensión soportada aplicada, que puede clasificarse como sistema de prueba de resonancia de inductancia de frecuencia variable y variable. El primero está sintonizado a la resonancia mediante la regulación de la frecuencia de prueba y el segundo es por inductancia ajustable. Diferentes modos de regulación conducen al mismo objetivo, es decir, se puede obtener una salida de gran capacidad en el objeto de prueba ingresando una fuente de alimentación de pequeña capacidad.

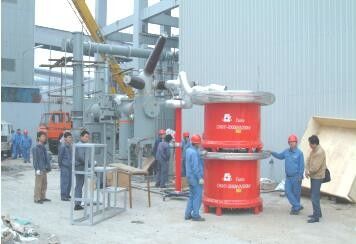

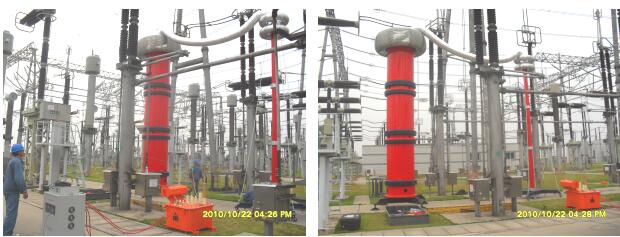

Para los objetos de prueba de gran capacidad como el cable XLPE HV, la mayor dificultad para adoptar la frecuencia de potencia o la frecuencia de aproximación La prueba de resistencia a la tensión de CA como prueba de aceptación para el cable aislante de XLPE es que necesita fuente de alimentación y equipos con gran capacidad. Por ejemplo, dado un cable XLPE de 630 mm2 y 110 kV con una capacidad de 0.188uF / kM, el parámetro de prueba de cada cable es 2.9MVA / 128kV / 22.7A si la longitud del cable es 3kM. Luego se llega a la conclusión de que es imposible realizar una prueba de campo de manera tradicional. Sin embargo, en el sistema de prueba resonante de frecuencia variable, al disminuir la frecuencia de la prueba por un lado, y con el factor de alta calidad (Q) en la otra, la capacidad requerida de la fuente de alimentación de entrada es 1 / Q de la potencia de la prueba, por lo tanto, reducciones dramáticas El volumen y el peso de los equipos de prueba están disponibles, ideal para pruebas de campo.

La empresa Fanke posee muchos años de experiencia en la fabricación de este tipo de equipos de prueba, tipos personalizados de dichos equipos según las necesidades de prueba de los diferentes clientes , incluidos los servicios de OEM. Los componentes de los conjuntos también se pueden solicitar por separado.

II. Componentes principales del conjunto de prueba resonante de CA con frecuencia variable

1. Transformador de aislamiento.

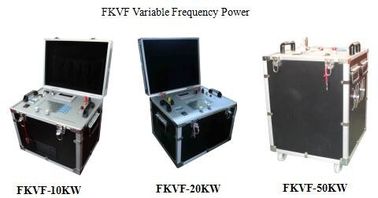

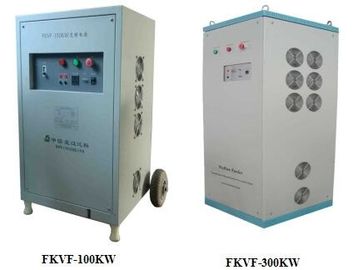

2. Fuente de energía de frecuencia variable

3. Transformador de excitación.

4. Grupo de reactor de prueba HV (inductor resonante)

5. divisor de voltaje

6. parte opcional

6.1 Condensador de carga

Amortiguador de bloqueo de 6,2 HV

Nota:
