Prueba de Descarga Parcial de 380V Juego de Prueba de Voltaje Resistido Inducido 35KV PT / CT

Probador de voltaje soportado inducido, 35KV PT / CT Prueba de voltaje soportado inducido por CT

I. Descripción del producto

La prueba de resistencia a la tensión inducida del transformador y el inductor mutuo es una prueba importante para garantizar que la calidad del producto cumple con la norma nacional. La prueba de resistencia a la tensión inducida por el aislamiento longitudinal entre vueltas, capas, secciones y fases de los devanados del transformador es un elemento importante en la prueba de aislamiento del transformador. La prueba de aislamiento longitudinal debe aplicar la tensión de prueba a través del dispositivo de alimentación de múltiples frecuencias para llevar a cabo la resistencia de tensión. prueba.

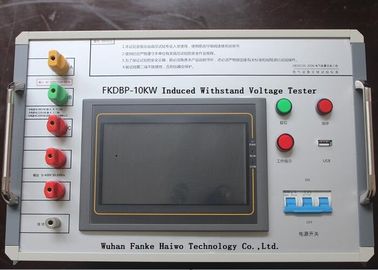

El probador FKDBP-10KW se aplica a 35 KV y por debajo de la prueba de voltaje soportado inducido por CT / PT, su frecuencia de prueba es 50Hz, 100Hz, 150Hz, 200Hz opcional y el voltaje de salida es 0 ~ 500V o 0-800V.

II. Características técnicas

• La parte central interna del dispositivo utiliza un regulador de conversión de frecuencia. La configuración de parámetros, la configuración de protección, la selección de frecuencia, el control de regulación de voltaje, etc., adoptan tecnología de control digital. El almacenamiento de datos puede ser de hasta 3200 sets.
• Operación táctil, impresora térmica.
• La frecuencia de prueba (opcional) de 50Hz, 100Hz, 150Hz y 200Hz se puede preajustar y la tensión (1V, 2V, 5V, 10V) se puede ajustar para realizar la salida de tensión de prueba de múltiples frecuencias del dispositivo.
• El circuito de filtro LC externo garantiza que la tasa de distorsión de la forma de onda se encuentre dentro del rango del índice. La inductancia de compensación externa con toma se utiliza para compensar la corriente capacitiva del equipo probado y mejorar la capacidad de carga del dispositivo.
• El rechazo del principio tradicional de generación de generador de tres frecuencias de tres columnas y tres fases, no solo produce tres veces la frecuencia, sino que también puede producir 1, 2, 3, 4 veces la frecuencia de la salida de voltaje de prueba.

III. Índice técnico:
