Equipo de prueba de descarga parcial del cable Live XLPE, Patrol Type Pd Testing Equipment

Tipo de patrulla Detector de detección de descargas parciales para cable Live XLPE y transformador de potencia

1. Introducción de productos:

Debido a defectos de fabricación o instalación, la descarga se produce en la parte aislada del extremo del cable vivo (junta) hasta que se produce un daño por ruptura del aislamiento, e incluso puede producirse un incendio o una explosión debido a defectos inciertos. Por lo tanto, cómo encontrar los problemas ocultos antes del accidente es la clave para resolver el problema, lo que hace que la detección de descarga sea necesaria para el cable vivo.

El modelo PPD8209A es un tipo de instrumento de inspección de descarga parcial de alta frecuencia que adopta los métodos de detección de corriente de alta frecuencia y ultrasonidos para la inspección de PD y la detección de cable y transformador de MT / HV en vivo a través de HFCT (transformador de corriente de alta frecuencia) o transductor ultrasónico . Tiene la característica de pequeño volumen, excelente rendimiento y fácil operación.

El probador de PD adopta la tecnología electrónica e integrada moderna para realizar la amplificación de señal (analógica, electrónica, digital), filtrado, adquisición de datos, procesamiento de datos, visualización gráfica, generación automática de informes de prueba, completando así la medición y el análisis de la descarga parcial.

2. Estándar de referencia

GB 7354 Medición de descarga parcial

DLT 417 Guía para la medición local de la descarga parcial de equipos eléctricos

GBT 16927.1 Tecnología de prueba de alto voltaje Parte 1: Requisitos generales de prueba

Técnicas de prueba de alta tensión GBT 16927.2 Parte 2: Sistema de medición

Técnicas de prueba de alto voltaje GB T 16927.3 Parte 3: Definición y requisitos de la prueba de campo

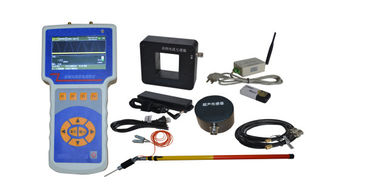

3. Componentes Principales:

4. Principio y método de detección:

4.1 Principio de medición del sensor de corriente de alta frecuencia

El sensor de corriente de alta frecuencia se utiliza principalmente para la detección de descargas parciales de equipos eléctricos de alto voltaje, y adopta el principio de la corriente de pulso. Dado que la mayoría de los equipos eléctricos de alta tensión tienen una capacidad distribuida en su lado de alta y baja tensión o en la parte conectada a tierra, cuando se produce una descarga de área de alta intensidad de campo eléctrico, la señal de descarga se acopla a la parte de conexión a tierra y entra a tierra a través de la línea de conexión a tierra. El sensor HFCT se sujeta a la línea de tierra y detecta la señal de corriente de pulso generada por el PD, obteniendo así información de descarga parcial del dispositivo durante la prueba. Se utiliza principalmente para la detección de señales de descarga parcial de equipos de media y alta tensión, como cables, transformadores, reactores, GIS y equipos de conmutación.

4.1.1 Detección de corriente de alta frecuencia para cable XLPE

Debido a defectos de fabricación o instalación, la descarga ocurre en la parte aislada de la unión del extremo del cable hasta que se produce un daño por ruptura del aislamiento, e incluso puede ocurrir un incendio o una explosión. Por lo tanto, cómo encontrar los problemas ocultos antes del accidente es la clave para resolver el problema, lo que hace que la detección de carga sea necesaria.

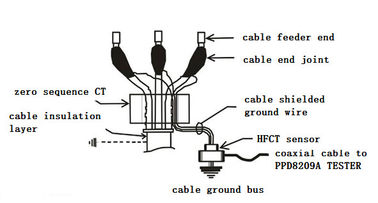

En los cables de alto voltaje, los cables y el blindaje metálico de la vaina están separados por un material aislante para formar una capacitancia distribuida, que es de varios cientos de pF, formando un camino para señales de alta frecuencia. Por lo tanto, la señal de descarga parcial de alta frecuencia es transmitida por la capacitancia distribuida al conductor de tierra. Cuando se produce la descarga interna, se genera una corriente de pulso de alta frecuencia, y la corriente de pulso de alta frecuencia fluye a través de la capacitancia distribuida entre el núcleo y la funda de metal, desde el núcleo de alto potencial hasta el escudo metálico de bajo nivel. En la funda, e ingrese a tierra a través del conector intermedio del cable o el cable de tierra en el terminal. Por lo tanto, un sensor de transformador de corriente de alta frecuencia está conectado al cable de conexión a tierra en la unión o terminal intermedia para acoplar la corriente de descarga parcial del pulso de alta frecuencia en el sensor y pasar a través del cable de prueba entre el sensor y el instrumento de patrulla. El comprobador de inspección PPD8209A realiza la adquisición y el análisis de la señal.

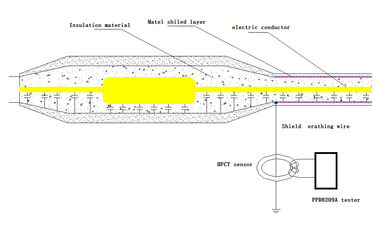

La cifra de indicación para cable vivo o unión de cable vivo es la siguiente:

4.2. Principio de medición ultrasónica (US)

Cuando se genera una señal de descarga parcial dentro del equipo de potencia, se generan vibraciones y sonidos del impacto. Los métodos ultrasónicos miden las señales de descarga parcial montando un sensor ultrasónico en la pared exterior de la cámara del dispositivo. El método se caracteriza porque el sensor no tiene conexión con el circuito eléctrico del equipo geográfico, y no es interferido por el aparato eléctrico, pero es susceptible al ruido del ambiente circundante o la vibración mecánica del equipo externo cuando se usa en el campo. Debido a que la señal ultrasónica tiene una gran atenuación en los materiales aislantes utilizados comúnmente en el equipo de potencia, el rango de detección del método de detección ultrasónica es limitado, pero tiene la ventaja de una alta precisión de posicionamiento de PD.

4.2.2 Detección ultrasónica de DP para cable vivo

Para cables de alto voltaje en vivo, en muchos casos, debido a la mala calidad del cable o los accesorios del cable, daños por fuerza externa y daño mecánico, corrosión y humedad, problemas de calidad en la construcción de la unión del cable, envejecimiento de los accesorios y otros motivos, la unión del cable es propenso a la descarga parcial. Por lo tanto, es necesario realizar una detección de descarga parcial en cables de alta tensión.

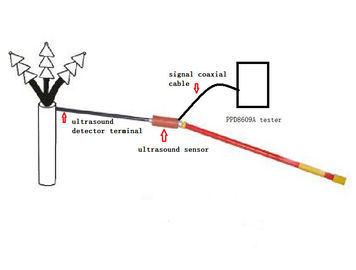

El probador PPD8609A es un dispositivo para detectar una falla de descarga de un cable de alta tensión o una unión de cable. El detector del probador adopta un sensor de posicionamiento espacial tridimensional acústico-eléctrico, y puede realizar la posición espacial tridimensional y la resistencia de descarga del punto de descarga bajo la condición de no entrar en contacto con el cable bajo prueba. Por lo tanto, se juzgará la condición de aislamiento del punto de cable medido y se evitará de antemano la ocurrencia del accidente. Este método de detección generalmente se puede aplicar a la detección en línea y al posicionamiento de la descarga parcial de los extremos de los cables y las cajas de distribución de cables.

5. Datos técnicos generales:
