Juego de prueba resonante libre de ac PD, equipo de prueba de descarga parcial no más de 10 pc

Juego de prueba resonante libre de ac PD, equipo de prueba de descarga parcial no más de 10 pc

PD Free Ac Resonant Test Set , Partial Discharge Test Equipment No More Than 10pC
PD Free Ac Resonant Test Set , Partial Discharge Test Equipment No More Than 10pC

Ampliación de imagen :  Juego de prueba resonante libre de ac PD, equipo de prueba de descarga parcial no más de 10 pc Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Fanke
Certificación: ISO9001
Número de modelo: Serie de FKWJF
Pago y Envío Términos:
Cantidad de orden mínima: Un juego
Precio: negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 65~90 días laborables
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 5 sistemas/2months
Descripción detallada del producto
Pruebe el principio: Circuito resonante de la frecuencia variable Uso: Withstand inducido del voltaje y prueba parcial de la descarga
Característica del diseño:: Tipo libre del paladio, no más que 10pC Componente:: Fuente de energía de V/F, transformador de la excitación, un reactor modular más ligero de la prueba
Frecuencia de la prueba:: 150Hz~200Hz o 20~300Hz ciclo de trabajo: 90mints o 180 mentas
Pruebe la exactitud: Ningún menos de 1,5% Forma de onda de la salida: Buena onda sinusoidal
Special para: Prueba in situ para el transformador de poder de la clase de la capacidad grande UHV Reactor usando manera: En serie o paralelamente conexión
Estándar de la prueba:: IEC60076-3-2013
Resaltar:

Sistema de prueba resonante de alto voltaje

,

conjunto de prueba resonante

Juego de pruebas de voltaje de resistencia de resonancia libre PD, resistencia de voltaje inducido por transformador y prueba de descarga parcial

I. Descripción de productos:

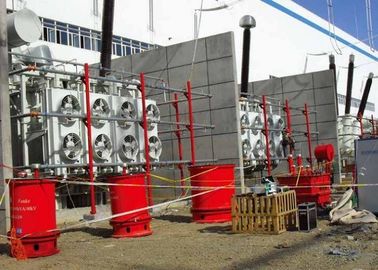

El sistema de prueba de la serie FKWJF se usa principalmente para soportar el voltaje inducido en el campo y para la prueba de descarga parcial de transformadores de potencia de clase 110KV y superior. Este sistema adopta la técnica de fuente de energía de frecuencia variable push-pull PD que garantiza una onda sinusoidal fina y una salida de frecuencia de prueba adecuada durante la prueba en condiciones insaturadas del núcleo de hierro del transformador de potencia. El sistema también puede ser diseñado compatible para probar cable XLPE de larga distancia o HV GIS. Las imágenes anteriores son para el sistema de prueba de resistencia a la tensión y descarga parcial inducida por el transformador fabricado por Fanke para probar el transformador de potencia de 220 KV en el campo.

La prueba de resistencia a la tensión inducida (IVWT), también llamada prueba de resistencia a la sobretensión inducida, ACSD, ACLD, DVDF, es una de las pruebas dieléctricas más importantes de los transformadores de potencia. Según IEC60076-3-2013, la prueba de rutina es una prueba necesaria y una prueba de aceptación. Para transformador de potencia Abobe 110KV.

II. Objetos aplicables

  • Transformador con aislamiento gradual de 110KV.
  • Transformadores de 220KV, 500KV, 750KV, 1000KV Class.
  • Se puede realizar una prueba de resistencia a la tensión de CA para GIS, transformadores, interruptores, bujes y cables de más de 1000kv si están equipados con los reactores de alto voltaje de resonancia de serie adecuados.

III. Composición del sistema

  • Fuente de alimentación de frecuencia variable push-pull sin PD y gabinete de observación y control,
  • Transformadores de excitación libres de PD,
  • Reactor de prueba de compensación de pérdida,
  • Instrumento de prueba de descarga parcial
  • Divisor de voltaje de acoplamiento
  • Accesorios de prueba necesarios
IV. Características técnicas
  • Circuito amplificador de potencia lineal diseñado, salida de onda sinusoidal completa, distorsión de onda pequeña.
  • La protección múltiple incluye: protección de ruptura de descarga, protección de ajuste de sobretensión, protección de cortocircuito de salida, protección de puesta en marcha en posición nula, protección de bucle de amplificación de brazo de puente, protección de curva de potencia. Cualquier tipo de protección anterior funciona, la salida de voltaje se bloqueará de inmediato y se cortará la fuente de alimentación del circuito principal para garantizar la seguridad del personal, los objetos probados y el sistema de prueba.
  • La fuente de señal del dispositivo se produce a partir de un chip dedicado, la estabilidad de la frecuencia de salida puede ser tan alta como 0.0001Hz. y la tensión de salida es controlada por un solo chip que garantiza el grado de inestabilidad de la tensión inferior al 1%.
  • Con la función de ajuste de los parámetros de prueba, como la tensión y el tiempo de prueba, los métodos de control automático y manual.
  • Con la función de ajuste de estabilización automática de voltaje, salida constante de voltaje cuando se regula la frecuencia dentro del alcance de establecido.
  • Óptica controlada, aislamiento completamente HV y bucles de control de baja tensión.
  • Continuamente ajustable en un rango de frecuencia de prueba de 20—400Hz y con función de búsqueda automática de frecuencia de resonancia. Ser capaz de configurar multietapa de detección de frecuencia.
  • Pantalla LCD y múltiples ratones giratorios controlados, amigable interfaz hombre-computadora, simple y conveniente para operación y trefilado.
  • La fuente de energía de frecuencia variable está protegida por un material magnético de alta permeabilidad con capacidad de perturbación anti-fuerte del campo eléctrico y garantiza la precisión y estabilidad de la medición.
  • Este dispositivo puede equiparse con un vehículo de prueba especial y un contenedor juntos.


V. Datos técnicos generales:

1 Capacidad de la fuente de alimentación de frecuencia variable: 3kW ~ 450kW (opcional según el modelo del sistema)
2 Voltaje de entrada nominal: trifásico 380V ± 10%, 50Hz
3 Tensión de salida nominal del sistema de prueba: Máx. Hasta 1200KV (las especificaciones especiales se pueden realizar por pedido)
4 Corriente nominal de salida del sistema de prueba: Puede hacerse por pedido
5 Frecuencia de prueba de salida: 20-400Hz
6 niveles de PD en sí: ≤ 5pCensión nominal de salida de voltaje
7 Forma de onda de salida: onda sinusoidal estándar, factor de desviación de forma de onda ≤ 1%
8 Grado de inestabilidad del voltaje de salida: ≤ 1.0%
9 Grado de inestabilidad de la frecuencia de salida: ≤ 0.05%
10 Nivel de ruido: ≤ 65dB
11 Nivel de aislamiento: Salida / tierra del terminal de entrada ≥ 3kV / AC / 1min
12 Ciclo de trabajo: ≥ 3 horas (Se pueden realizar especificaciones especiales por pedido)
13 Aumento de temperatura admisible: trabajo continuo de 3 horas con carga nominal, no más de 70 K
Nota: Especificaciones especiales. se puede hacer por orden
