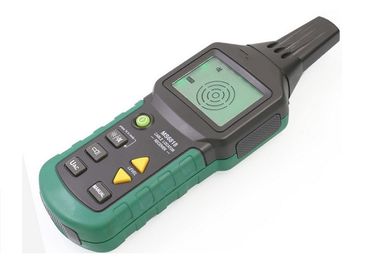

Detector de cables subterráneos de rango automático, trazador de cables avanzado con transmisor

Detector de cable subterráneo, probador de fallas por cortocircuito de cables, rastreador de cables avanzado

I. Introducción de productos

Los técnicos eléctricos a menudo encuentran la necesidad de rastrear cables o cableados, y a menudo necesitan determinar qué fusible está conectado. A un circuito específico, o para identificar y rastrear tuberías metálicas, tuberías de calefacción o cables subterráneos. El detector de cable puede ser de ayuda al usuario.

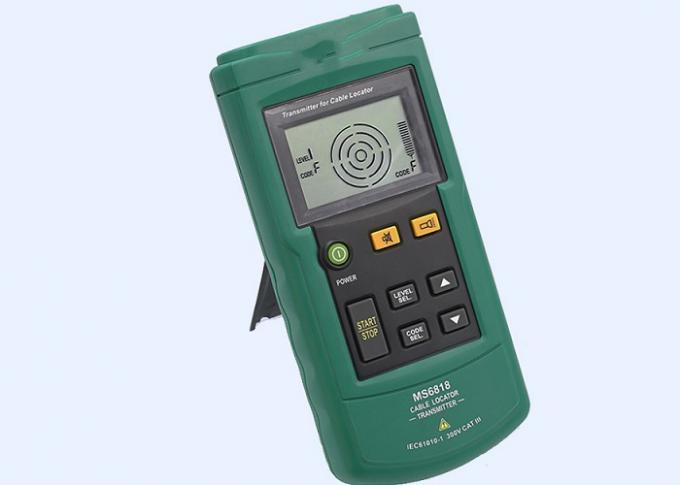

El comprobador MS6818 consta de un transmisor de señal y un receptor, ampliamente utilizado en la construcción y mantenimiento de cables de comunicación, cables de alimentación, tuberías metálicas y mucho más. Se pueden ubicar cables conductores de corriente y voltaje, circuitos eléctricos, conductos, tuberías de agua y calefacción, fusibles e interruptores. Se pueden detectar cortocircuitos e interrupciones de líneas y cables variados. Aún mejor, la detección es posible no solo bajo tierra sino también en paredes y concreto.

II. Principio de funcionamiento

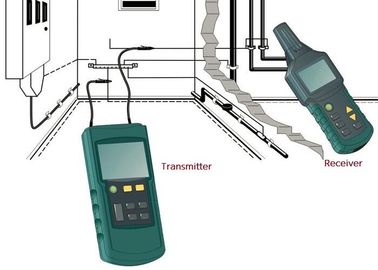

El detector de cable incluye un transmisor y un receptor. El transmisor proporciona una tensión de CA modulada al cable correspondiente. La tensión de CA crea un campo eléctrico alrededor del cable, el receptor está equipado con una bobina, cuando el receptor se coloca cerca del conductor eléctrico correspondiente, el flujo de señal pasará a través de La bobina y entra en el receptor. Este fenómeno también se conoce como la penetración de la bobina. producirá un voltaje muy pequeño en la bobina, el circuito electrónico del receptor calcula este voltaje y lo muestra en la pantalla LCD. La señal transmitida del probador está codificada digitalmente. Esto asegura que la señal pueda ser recibida claramente por el receptor, evitando cualquier interferencia en los campos, por ejemplo, lámparas fluorescentes electrónicas, causadas por balasto o convertidor.

III. Solicitud

Este instrumento se utiliza ampliamente en la construcción de cables de comunicación, la construcción de cables de alimentación, la construcción de tuberías de construcción, el cable de comunicación con circuito de alimentación y el mantenimiento de las líneas de calefacción eléctrica es una herramienta indispensable para el personal de construcción y mantenimiento de primera línea.

• Detección de la ruta de tendido de cables, líneas eléctricas y tuberías de suministro de agua enterradas en paredes y bajo tierra
• Detecta cables enterrados en paredes y subterráneos, roto en líneas eléctricas y falla de cortocircuito
• Encontrando fusibles y sus circuitos de seguridad.
• Buscando enchufes cubiertos y cajas de conexiones.
• Busque fallas de circuito abierto y cortocircuito en el circuito de calefacción eléctrica debajo del piso
• Encuentre la avería o el cortocircuito del cable en la pared o tierra.
• Cables de vía en la pared o tierra.
• Encuentra el fusible y salvaguarda.
• Encuentra la rotura o cortocircuito del conducto debajo del piso.
• Rastrea un conducto metálico en el proyecto de vajilla o caliente.

IV. Características técnicas

• Transmisor con función de voltímetro de CC, medición lineal de 12 a 400 V CA y CC.
• El transmisor puede mostrar el nivel de potencia de transmisión establecido, el código de transmisión, la información de la energía de la batería, los valores y tipos de voltaje externos medidos y los símbolos de advertencia de alto voltaje externos. Estas señales también pueden recibirse y mostrarse en la máquina.
• El transmisor tiene una función de autoprueba, y la sensibilidad del receptor se puede ajustar automática o manualmente
• El receptor tiene una función de barrido de frecuencia automática, y el transmisor y el receptor tienen una función de silencio, que es conveniente para pruebas silenciosas en hospitales, etc.
• Se pueden proporcionar transmisores adicionales para expandir o diferenciar múltiples señales
• Compacto, duradero y fácil de llevar
• Se puede seleccionar la sensibilidad del receptor.
• Auto rango,
• Apagado automático
• Contraluz y luz de trabajo

Al aire libre

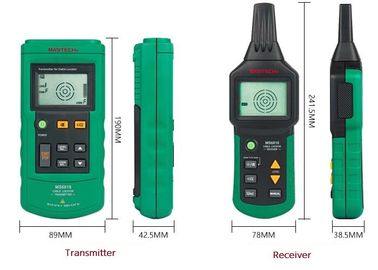

V. Datos técnicos

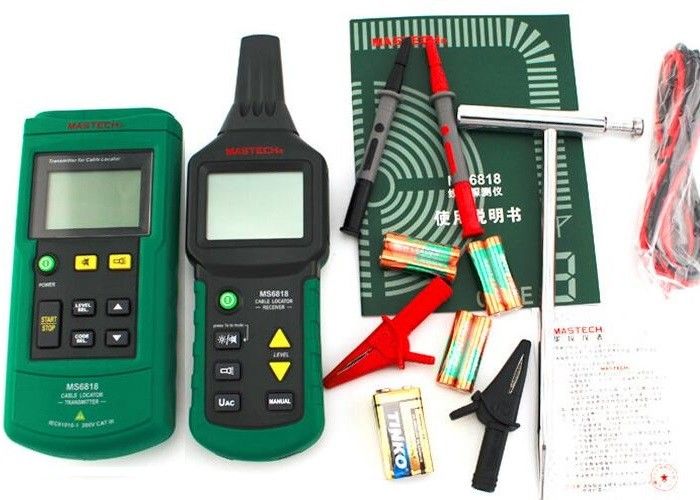

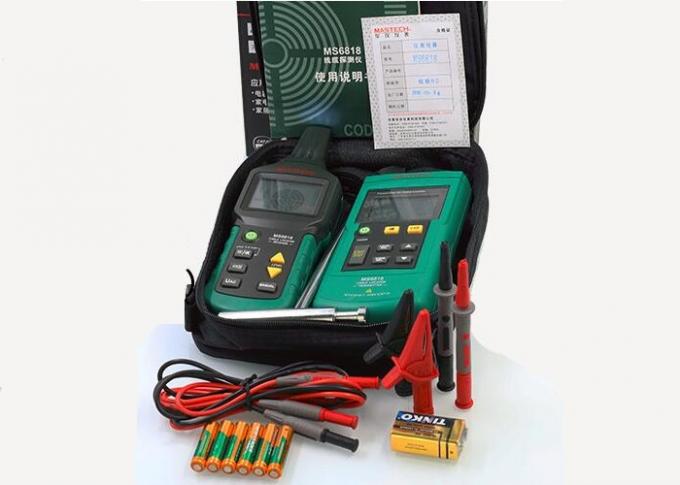

VI. Lista de suministros principal
