Probador de identificación de cable sin alimentación, aprobación de alto voltaje de la máquina de prueba ISO9001

Comprobador de identificación de cable sin alimentación, identificador de cable, identificación de secuencia de fase de cable de alto voltaje

I. Introducción de producto

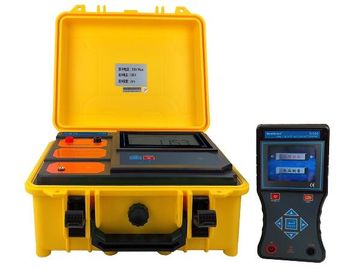

El identificador de cable S180 está diseñado para que los ingenieros de cables de alimentación y los trabajadores de cables resuelvan problemas técnicos con la identificación de cables. El usuario puede identificar con precisión uno de los cables de destino de varios cables a través del instrumento, y evitar cortar accidentalmente el cable vivo y provocar accidentes graves. La identificación del cable comienza con la operación en ambos extremos del cable y debe garantizar que los números dobles en ambos extremos del cable sean precisos. No importa cuán confiable sea la memoria del personal de campo, no es un sustituto para la identificación de instrumentos profesionales. Este producto solo es adecuado para la identificación en el sitio de cables que han sido apagados. ¡Está estrictamente prohibido conectar el identificador del cable al cable de alimentación en funcionamiento! El instrumento consta de un transmisor, un receptor y una pinza de corriente flexible.

El transmisor utiliza el principio de corriente de pulso para inyectar una señal de corriente de pulso en el núcleo del cable. Esta corriente genera un campo electromagnético alrededor del cable objetivo para la detección e identificación por parte del receptor y la pinza de corriente flexible. Dado que la corriente es direccional, la detección también es direccional. El transmisor adopta un diseño de caja de herramientas especial integrada, utilizando plástico de polipropileno como materia prima, agregando un nuevo relleno compuesto en un moldeo por inyección, que tiene una pequeña densidad, resistencia, rigidez, dureza, resistencia al desgaste, resistencia al calor y rendimiento de aislamiento. El gabinete puede soportar una presión de alrededor de 200 kg, y la gran pantalla LCD del host muestra la carga restante de la batería en tiempo real, y la luz de fondo blanca y la señal dinámica de la señal de transmisión son claras de un vistazo.

El receptor es un dispositivo de mano con una pantalla LCD a color de 3.5 pulgadas que muestra dinámicamente la información relevante actual. Microprocesador de alta velocidad incorporado, detección automática en tiempo real e identificación del cable objetivo; con la función de detección de voltaje de CA, rango AC 0.01V ~ 600V (50Hz / 60Hz).

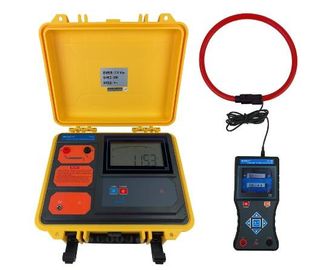

La abrazadera de corriente flexible es una bobina de Rockwell con una excelente capacidad de seguimiento de transitorios para identificar rápidamente la corriente de pulso generada por el transmisor para cables gruesos o conductores de forma irregular. El diámetro interior de la mordaza es de unos 200 mm y el cable de φ200 mm o menos puede sujetarse. No es necesario desconectar la línea a probar, medición sin contacto, segura y rápida.

Nota especial: De acuerdo con el principio de diseño de este instrumento, el identificador del cable está limitado al cable cuyo cable de destino es un corte de energía. Por favor, confirme que el cable objetivo pertenece a este rango antes de usarlo. Cuando se identifique, debe usar tanto el transmisor como el receptor portátil del instrumento.

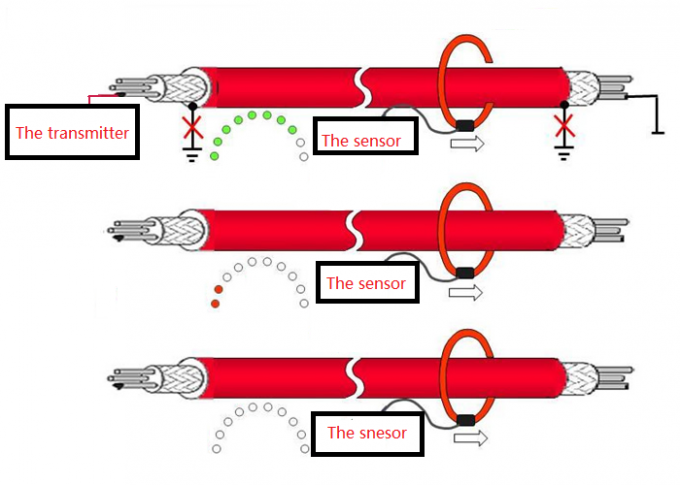

II. Principio del producto

III. Características técnicas

1．Condiciones de banco y condiciones de trabajo

Especificación 2.Transmitter

Especificación 3.Receiver

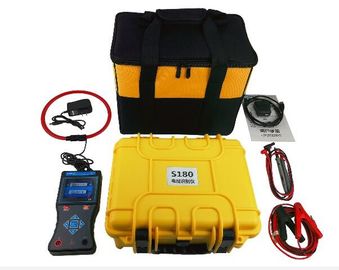

IV. Composición

Transmisor 1 juego

Conjunto sensor sensor 1

Conjunto de herramientas 1 conjunto

Línea de prueba 2 pcs (rojo y negro)

Abrazadera de corriente flexible 1 uds.

Cargador USB 9V, cable de carga 1 juego

12.6V cargador 1 pcs

Batería de litio de 7.4V 1 grupo (dentro del probador)

11.1V batería de litio 1 grupo (dentro del probador)

Manual, tarjeta de garantía, certificado 1 juego
