Equipo de prueba de alto voltaje profesional del cable / identificador de alto voltaje del cable

Comprobador de identificación de cable activo, identificador de cable, identificación de secuencia de fase de cable de alto voltaje

I. Introducción de producto

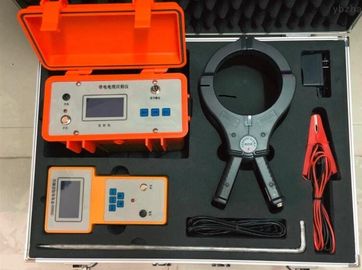

El comprobador de identificación de cables activos FKSB-2000 se utiliza para identificar un cable específico en un conjunto de cables durante la instalación, migración, mantenimiento y manejo de fallas de los cables de alimentación. Tiene las características de operación precisa, rápida, simple y amplio rango de aplicación. . Es un instrumento de prueba indispensable para trabajos de construcción y mantenimiento de cables.

II. Principio del producto

El instrumento consta de un transmisor de identificación de cable, un receptor de identificación de cable, un calibrador de transmisión y un calibrador de recepción, y una línea de conexión de señal de salida. Tiene salida de pulsos de corriente de alta potencia; las características de la señal de recepción en el sitio son claras, ligeras y flexibles, la alta sensibilidad, puede suprimir con eficacia la interferencia de frecuencia de energía en el sitio; juicio preciso y rápido; Circuito de protección fiable, no tiene miedo de cortocircuito de salida; mandíbula grande ф150 adecuada para diversas áreas de sección transversal Cable de alimentación; transformador de aislamiento interno de alta potencia, el operador no tiene ningún contacto eléctrico directo con la red eléctrica. Gran garantía de seguridad personal. Cuando se identifica el cable, no es necesario desconectar los dos extremos del cable del equipo de distribución de energía. El cable se puede identificar en línea mientras el cable está activo, lo que mejora la eficiencia de la identificación y reduce en gran medida los efectos directos e indirectos causados ​​por cortes de energía. Pérdida económica.

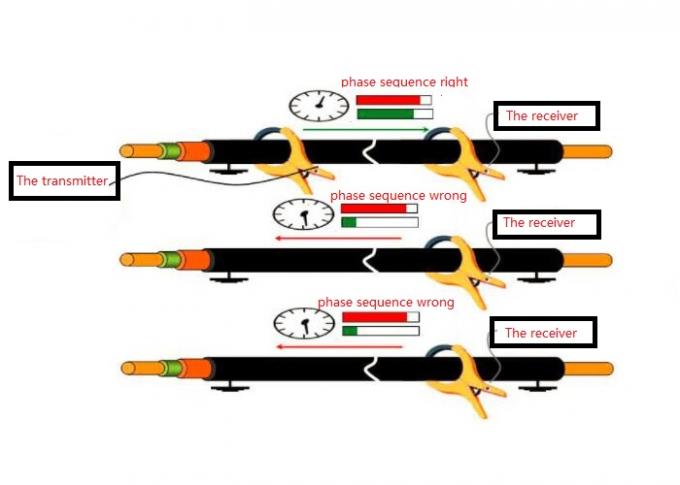

El transmisor y receptor del instrumento de identificación de cable en vivo FKSB-2000 adopta la tecnología de codificación y decodificación de un solo chip y la tecnología PSK ampliamente utilizada en el campo de la comunicación. Una señal codificada en fase con un valor promedio de 0 se transmite en el calibrador de transmisión, y el receptor de un solo chip en el receptor filtra la señal recibida a través de hardware y software, y luego realiza la identificación de la fase. Apunte la flecha que emite el calibrador y el calibrador de recepción al extremo del cable. Cuando el calibrador del receptor sujeta un cable, el amperímetro del receptor tiene un sesgo recto con una indicación audible y visual. Mientras sujeta los otros cables, el amperímetro está polarizado a la izquierda, y la dirección actual es opuesta a la dirección actual del cable identificado, y no hay indicación de sonido ni de luz. Esto encarna la * capacidad del cable objetivo identificado. Es fácil hacer una identificación clara del cable identificado de varios cables. Además, dado que la intensidad de la corriente de la señal en el cable identificado es la misma, los calibradores receptores reciben la misma intensidad de señal electromagnética a lo largo del cable, y el cable identificado no está limitado por la longitud del cable identificado.

III. Caracteristicas

1. Combine la identificación de carga y la función de identificación no eléctrica en una. No solo es adecuado para la identificación y el juicio del cable de parada, sino que también es adecuado para la identificación y el juicio del cable con el punto. La operación es extremadamente simple y conveniente de usar.

2. El identificador de cable es diferente del identificador convencional. Utiliza la nueva tecnología de comunicación de zui. El transmisor utiliza la tecnología de un solo chip para codificar y alimentar la señal transmitida, y acopla la señal al cable. El receptor en el receptor recibe la señal. Codificación de señal de fase codificada e identificación de fase. El cable de destino se identifica a partir de un gran paquete de cables según la característica * de las características de fase de la señal en el cable de destino. Por lo tanto, el rendimiento del trabajo es confiable, y el cable ultra largo también puede ser discriminado con precisión. Es un instrumento ligero, compacto, compacto y portátil. Adecuado para todo tipo de cables de potencia de alta y baja tensión.

IV. Composición y función

El identificador se compone principalmente de las siguientes seis partes.
1. Transmisor de señal: una señal electromagnética de alta frecuencia que emite una cierta cantidad de energía, se aplica a un cable vivo o apagado pre-identificado y produce una corriente constante en el cable.

2. Receptor de señal: la señal detectada por la abrazadera de acoplamiento se muestra en forma de longitud de rejilla, tamaño de número y zumbador. El operador hace un juicio basado en la intensidad de la señal recibida.

3. Alicates de acoplamiento: se utilizan para transmitir y recibir señales electromagnéticas (los alicates de transmisión y los alicates de recepción se usan indistintamente).

4. Cargador: se usa para cargar la señal del transmisor y el receptor.

5. Línea de señal conectada directamente: es una línea de sujeción doble roja y negra, que se utiliza para la identificación directa de la conexión del cable de falla de alimentación.

6. Conexión de los alicates de acoplamiento: para acoplar los alicates al transmisor y receptor de señal

V. Principales características técnicas

5.1 parte del transmisor
1. Señal de salida: emita señales de CA sinusoidales de cuatro frecuencias, a saber, baja frecuencia, frecuencia intermedia, alta frecuencia y radio frecuencia.
2. Potencia de salida: potencia de salida constante, baja, media y alta tres (máximo no inferior a 6).
3. Modo de salida: método de conexión directa, método de acoplamiento.
4. Pantalla de impedancia: dentro de 25500 ohmios.
5. Carga coincidente: coincidencia automática.
6. Interfaz de pantalla: pantalla LCD grande china, pantalla gráfica, con luz de fondo.
7. Fuente de alimentación: 1ª batería recargable estándar de 1,2 V, 6 secciones, carga y descarga 500 veces.
8. Tiempo de espera: más de 8 horas, indicador de encendido.
9. Sobrecalentamiento y sobrecorriente: protección automática.
10. Temperatura de trabajo: -20 ° C - 50 ° C
11. Volumen: 265 × 125 × 210 mm
12. Peso: 2 kg.

5.2 parte del receptor
1. Frecuencia de recepción: recepción de señales de CA sinusoidales de cinco frecuencias diferentes, a saber, baja frecuencia, frecuencia intermedia, alta frecuencia, radiofrecuencia, 50 Hz.
2. Modo de recepción: alicates de acoplamiento.
3. Interfaz de señal: interfaz digital, longitud del ráster y búfer de sonido
4. Interfaz de pantalla: pantalla LCD grande china, pantalla gráfica, con luz de fondo.
5. Control de ganancia: ajuste manual, rango dinámico 000 - 100db.
6. Longitud de detección: cuando se conecta el cable directamente, la longitud máxima es de 15 km. Al acoplar el cable, el primer acoplamiento puede medir 3 km, y el acoplamiento es infinitamente muchas veces.
7. Fuente de alimentación: 5ta batería estándar recargable de 1.2V, 6 secciones, carga y descarga 500 veces.
8. Tiempo de espera: más de 12 horas, indicador de encendido.
9. Sobrecalentamiento y sobrecorriente: protección automática.
10. Temperatura de trabajo: -20 ° C - 50 ° C.
11. Volumen: 126 × 43 × 230 mm
12. Peso: 1.0Kg
