Localizador de la distancia de falla del cable subterráneo, almacenamiento del detector 8G de falla del cable de distribución

Localizador de distancia de falla de cable subterráneo y ruta de cable, Detector de falla de cable de distribución

I. Aplicación:

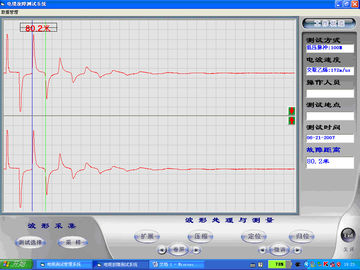

El localizador de distancia de falla de cable FKDL2000 es un tipo de aparato de prueba integrado, que se realiza desde el host de prueba de detección de falla, el generador de señal de rastreo de cable, el receptor de señal de trayectoria de cable de rastreo y el localizador de falla de cable, etc. La máquina host, incluyendo la computadora integrada, El generador de impulsos de bajo voltaje y el procesador de datos se utilizan para probar la distancia de falla y medir la longitud del cable y la velocidad de propagación de la onda en el cable. La señal de onda sinusoidal con una frecuencia de 30 KHz y el pico de amplitud de 30 V producido por el generador de señal de ruta se usa para encontrar la ruta del cable. El receptor de señal de ruta se usa para recibir la ruta de la señal, y se usa para encontrar el cable y la estimación de la profundidad de enterramiento del cable . El localizador de fallos se utiliza para el posicionamiento exacto de fallos. La forma de detección del tiene tres tipos de método de impulso LV, método de aceleración de impulso HV, método de impulso múltiple. La parte opcional es un amplificador de alto voltaje de CC y un gabinete de control, que se utiliza para proporcionar un voltaje de ruptura para ampliar el aislamiento dañado y reparar fácilmente.

El aparato de prueba integrado es capaz de probar fallas en cables a diferentes niveles de voltaje por debajo de 35KV. Puede probar fallas en cables de diferentes secciones de cables, diferentes materiales dieléctricos y diferentes cables. Se puede probar el fallo del cable de circuito abierto, el fallo del cable de cortocircuito, el fallo del cable de baja resistencia, el fallo del cable de fuga de alta resistencia y el fallo del cable de sobrecarga de alta resistencia.

II. Índice técnico:

1, sistema de medición de fallos

• Pruebe varios tipos de fallas de los cables de alimentación y fallas de circuito abierto o cortocircuito del cable de comunicación coaxial y el cable de teléfono.
• Clase de cable probado: 35KV y por debajo
• Mida la velocidad de propagación de las ondas de radio en cables cuya longitud se conoce.
• Distancia de medición: más de 16 km.
• Error del sistema: menos de 1m
• Frecuencia de muestreo: 25 MHz
• Min. resolución: 0.2m
• Zona muerta: menos de 16m
• Potencia: DC 12V
• Peso: 5 Kg.

2, parte de generador de señal de ruta de trazado de cable

• Frecuencia de salida de la señal: 30 KHz
• Método de oscilación: picado
• Potencia de salida: 30W
• Potencia: 220V ± 10
• Peso: 4 Kg.

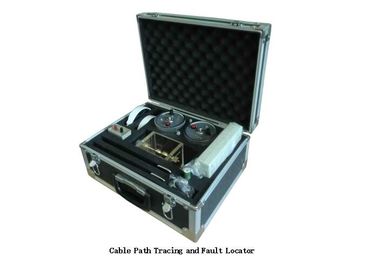

3, pieza del localizador de falla de cable

• Sensibilidad de medición: la fuente de señal con una resistencia interna de 50 emite una señal de 300 Hz, las entradas del localizador emiten una señal inferior a 10 μv cuando la salida es de 2 V y la relación señal / ruido es mejor que 20: 1.
• Entrada de impedancia: más de 1.2KΩ
• Auricular de 2 × 2000Ω
• Voltaje de funcionamiento: DC 9V ± 10
• Temperatura ambiente: -20 ℃ ～ 70

4. Otros datos técnicos

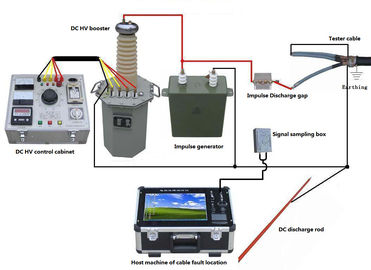

III. Configuración:

• Sistema de prueba de falla de cable FKDL (1 juego)
• Generador de señal de ruta FKDL (1 juego)
• Receptor de señal de ruta (1 pieza)
• Localizador de fallos FKDL (1 pieza)
• Gabinete de muestreo actual (1 pieza)
• Brecha de la esfera de descarga (1 juego)
• Auricular (2 piezas)
• Condensador de impulso DC (1 juego)
