Juego de probador de fallas de cable de caja robusta, rastreador de cable subterráneo de detección de profundidad

Probador de rastreo del identificador de cable subterráneo, Conjunto de pruebas de falla de cable, Probador de rastreo de cable

I. Aplicación:

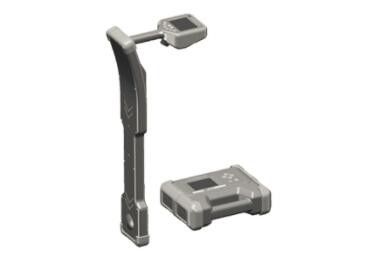

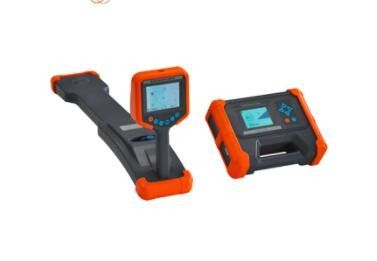

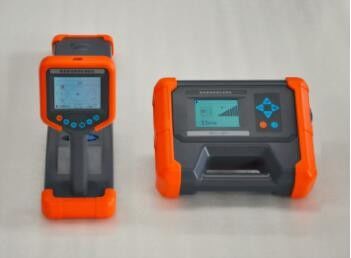

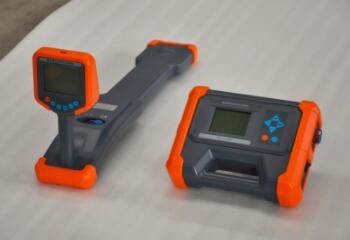

El probador de rastreo de cables CTT1000 es un sistema de detección de tuberías metálicas subterráneas de alto rendimiento compuesto por transmisores y receptores de señal. Se puede usar para la detección de trayectorias, levantamiento de tuberías y medición de profundidad de tuberías metálicas y cables subterráneos. Puede llevar a cabo una identificación única con una variedad de accesorios seleccionados, así como daños en el aislamiento de la tubería y la búsqueda de algunos tipos de fallas en los cables.

II. Característica

1. Pantalla de la brújula: muestra de forma intuitiva la ubicación de la tubería y las direcciones hacia la izquierda y hacia la derecha.

2. Seguimiento de indicaciones verdaderas y falsas: medición de la dirección actual, seguimiento de indicaciones correctas de error, eliminación de interferencias de línea (algunas frecuencias).

3. Las mediciones de profundidad y corriente, pueden mostrar la curva histórica de intensidad de señal.

4. Procesamiento de muestreo de alta precisión totalmente digital: estable y confiable, sensibilidad ultraalta, fuerte capacidad anti-interferencia, puede suprimir completamente la frecuencia de potencia y la interferencia armónica de cables y tuberías adyacentes.

5. Detección del cable de marcha: abrazaderas de transmisión de alto rendimiento, máxima señal de salida de acoplamiento al cable en funcionamiento.

6. Identificación de cable / tubería: las abrazaderas flexibles (opcionales) son fáciles de usar y dan claramente resultados de identificación; Los estetoscopios (opcionales) se pueden usar cuando no es conveniente usar pinzas.

7. Búsqueda de fallas a tierra: el amplificador HV (opcional) aumenta la tensión de salida máxima a 1000 V, usa el marco A (opcional) para ubicar los puntos de ruptura del aislamiento a tierra de la tubería, sin necesidad de ajustar el cero. La flecha indica la dirección del punto de falla.

8. Múltiples frecuencias de detección: detección activa y detección pasiva.

9. Una variedad de salida de señal del transmisor: salida de conexión directa, salida de acoplamiento de pinza, inducción de radiación.

10. Salida de alta potencia del transmisor, salida múltiple ajustable, ajuste automático de impedancia y protección.

11. Grupo de baterías de iones de litio de gran capacidad incorporadas,

12. Funda robusta, ligera y portátil.

III. Parámetro técnico

Transmisor

1. Modos de salida: salida de conexión directa, inducción de radiación, salida de acoplamiento de abrazadera (opcional), booster HV de localización de fallas (opcional).

2. Frecuencia de salida: 640Hz (frecuencia compuesta), 1280Hz (frecuencia compuesta), 10kHz, 33kHz, 82kHz, 197kHz.

3. Potencia de salida: Max.10W, 10 velocidades ajustables, ajuste automático de impedancia.

4. Tensión de salida de conexión directa: máximo 150Vpp.

5. Protección contra sobrecargas y cortocircuitos.

6. Interfaz hombre-máquina: 320 x240 pantalla LCD de matriz de puntos.

7. Batería incorporada: 4 baterías de iones de litio 18650 de sección, nominal 7.4V, 6.8Ah.

Receptor

1. Modo de entrada: bobina receptora incorporada, tomas de sujeción flexibles (opcional), estetoscopio (opcional), dispositivo de detección de fallas tipo A (opcional).

2. Frecuencia de recepción: frecuencia de detección activa para tuberías: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.; Frecuencia de detección pasiva de frecuencia de potencia: 50Hz / 60Hz y 250Hz / 300Hz (configurable por el usuario). Frecuencia de detección pasiva de RF: la frecuencia central es 10kHz, 33kHz, 82kHz respectivamente.

3. Modo de detección de tubería: método de pico ancho, método de pico estrecho, método de Valley de sonido.

4. Modo de identificación del cable: tomas de sujeción flexibles (opcional), identificación automática y medición de corriente, identificación con estetoscopio (opcional).

5. Pantalla LCD de 320 * 240, muestra la amplitud de la señal, la dirección izquierda / derecha, la indicación correcta / falsa, la curva histórica de la intensidad de la señal, la profundidad, la corriente y el resultado.

6. Batería incorporada, batería de ion litio de 2 secciones 18650, con capacidad nominal de 7.4 V, 3.4 Ah.

Otros

1. Dimensión: Transmisor 280 * 220 * 90mm. Receptor 680 * 277 * 120mm.

2. Peso: Transmisor 2.3kg. Receptor 2.0kg.

3. Cargador: entrada AC100-240V, 50 / 60Hz, salida DC 8.4V, 2A / 3A.

4. Condiciones de trabajo: Temperatura -10-40, humedad 5-90% RH, altitud <4500m.

IV. Accesorios estandar

V. Accesorios opcionales (especificar al realizar el pedido)
