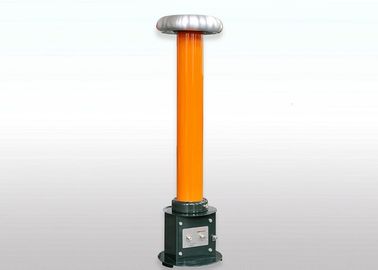

Condensador de compensación de carga de capacitancia del equipo de prueba de alto voltaje

Condensador de acoplamiento de alto voltaje para prueba de PD, capacitancia condensador de compensación de carga

I. Introducción

El condensador de acoplamiento de alto voltaje para el sistema de prueba de PD también se denomina condensador de compensación de carga de descarga parcial, se usa principalmente para que el sistema de prueba de descarga parcial no reúna señales de voltaje de descarga parcial. El condensador de acoplamiento de la serie OWF está diseñado principalmente para pruebas de alto voltaje y medición de PD en el campo de la industria eléctrica. También puede servir como parte de la medición de descarga o la carga simulativa de CA en el circuito de prueba de alto voltaje de CA. Cumple con la norma de fabricación JB / T8169-1999 "Condensadores de voltaje parcial de CA y condensadores de acoplamiento de CA".

II..Aplicación

• Prueba de muestra de señal de acoplamiento PD ajustada bajo prueba de alto voltaje
• Carga simulativa de alta tensión para sistemas de prueba resonantes y sistemas de prueba de alta tensión sin PD

III..Datos técnicos principales

• Capacitancia: 600 ~ 1000pF (capacitancia especial puede ser personalizada);
• Voltaje: 50 ~ 1000kV;
• Descarga parcial: es menor o igual a 5PC bajo voltaje nominal;
• Medio aislante: aceite de capacitancia;
• Utilizado para la medición de descargas parciales para equipos de energía eléctrica con voltaje de frecuencia de potencia
• Midiendo 30 ~ 300Hz de voltaje de CA, se usó como condensador de acoplamiento durante la prueba Sin descarga parcial.
• Requisito especial es según lo acordado.

IV. Modelo típico de la siguiente manera
