Sistema de prueba resonante de la CA de la protección 270KVA de la sobretensión

Sistema de prueba resonante de la CA para el cable 35KV y la prueba de la subestación eléctrica 110KV

Características:

• Tamaño pequeño, portátil para actuar.
• Pantalla para mostrar los datos de prueba, paso de la operación de la situación y de la exhibición por tiempo real.
• Pequeña temperatura que sube en la carga clasificada. Seco-tipo molde de epoxy, alta fuerza mecánica y buena capacidad del aislamiento.
• la fuente de energía la monofásico 220V o 380V es conveniente para la compra de componentes in situ.
• Diverso tipo reactores para opcional realiza el multiusos.
• Con encima actual, sobre voltaje, el IPM y la función de la protección de la descarga.
• El resultado de la prueba puede ser impreso.

I. Product Usage:

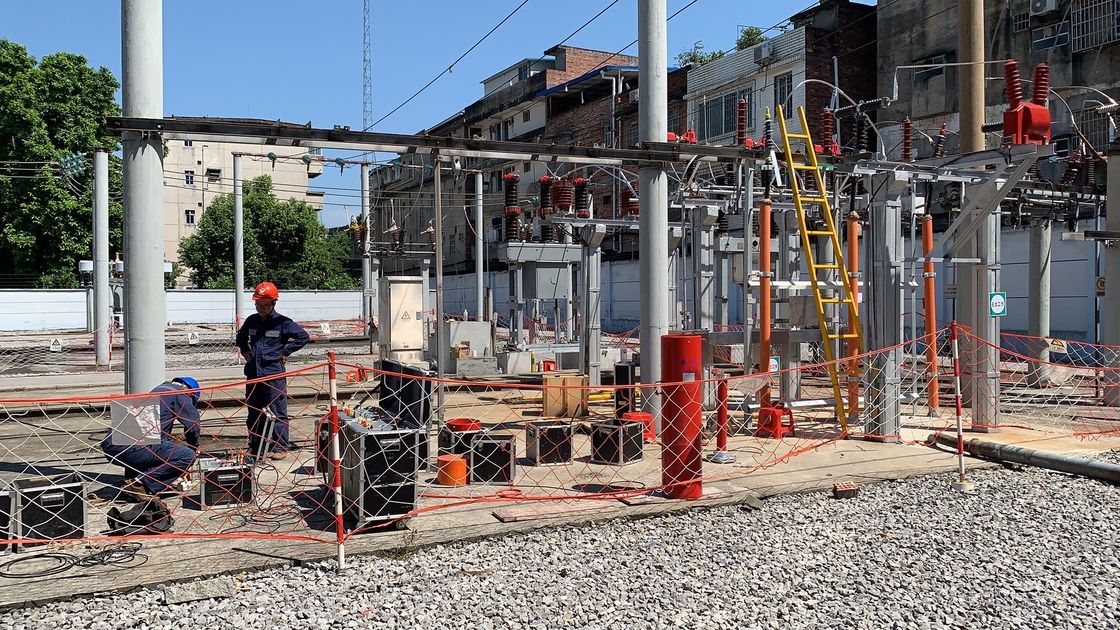

Este modelo CHX-270KVA/45KV, 270KV del sistema de la prueba se diseña para el cable del cortocircuito XLPE de la clase 10KV/35KV, transformador de poder, CB, CT/PT, barra de distribución en la subestación eléctrica 110KV para realizar la CA in situ para soportar la prueba del voltaje con tecnología de circuito resonante variable de la frecuencia; el voltaje más alto de la prueba es no más que 45KV, 90KV, 270KV; frecuencia de la prueba: 30-300Hz; el ciclo de trabajo es no más que 60mints. puede ayudar a clientes a realizar la prueba preventiva o la prueba de la entrega en la CA soporta la prueba del voltaje

La gama de prueba del sistema está como siguiendo: transformador

1. el 1000m del cable 35kV/300mm2, frecuencia 30-300Hz, voltaje 52kV, tiempo 5min de la prueba de la prueba de la prueba.

2, los 3000m del cable 10kV/300mm2, frecuencia 30-300Hz, voltaje 22kV, tiempo 5min de la prueba de la prueba de la prueba.

3, 35kV/31500kVA transformador principal, ≤ 0.015uF, frecuencia 40-300Hz, voltaje 68kV, tiempo 1min de la capacitancia de la prueba de la prueba de la prueba.

4, 110kV/50000kVA transformador principal, ≤ 0.015uF, frecuencia 40-300Hz, voltaje 160kV, tiempo 1min de la capacitancia de la prueba de la prueba de la prueba.

4, CB, CT/PT, barra de distribución en 110KV la subestación eléctrica, frecuencia 40-300Hz, voltaje de la prueba de la prueba no más que 265, tiempo 1min de la prueba.

La prueba entera fijada consiste en fuente de energía variable de la frecuencia, el transformador de la excitación, 6pieces de reactores, y el devider de alto voltaje de la medida (divisor de voltaje capacitivo). Este tipo de sistema de la prueba es el más conveniente para la subestación de poder 35KV o 110KV

II. datos técnicos generales

1. Capacidad clasificada: 270kVA;
2. Energía entrada: 380V el voltaje trifásico, frecuencia es 50Hz;
3. Voltaje clasificado: 45KV; 270kV;
4. Corriente clasificada: 1A; 6A;
5. Frecuencia de trabajo: 30-300Hz;
6. Forma de onda de la salida del dispositivo: onda sinusoidal
7. Tarifa de la distorsión de forma de onda: ≤ el 1% de la tarifa de la distorsión de forma de onda del voltaje de salida;
8. Hora laborable: 60min continuo permitido bajo carga clasificada; sobrepresión 1,1 veces 1 minuto;
9. Subida de la temperatura: subida ≤65K de la temperatura después del funcionamiento continuo por 60 minutos bajo carga clasificada;
10. Factor de calidad: dispositivo sí mismo Q≥30 (f=45Hz);
11. Función de la protección: Protección de la descarga disruptiva del producto de la sobreintensidad de corriente, de la sobretensión y de la prueba para el producto probado (véase la sección variable de la fuente de alimentación de la frecuencia para los detalles);
12. Exactitud de la medida: valor eficaz 1,5 del sistema;

III. componentes principales:
