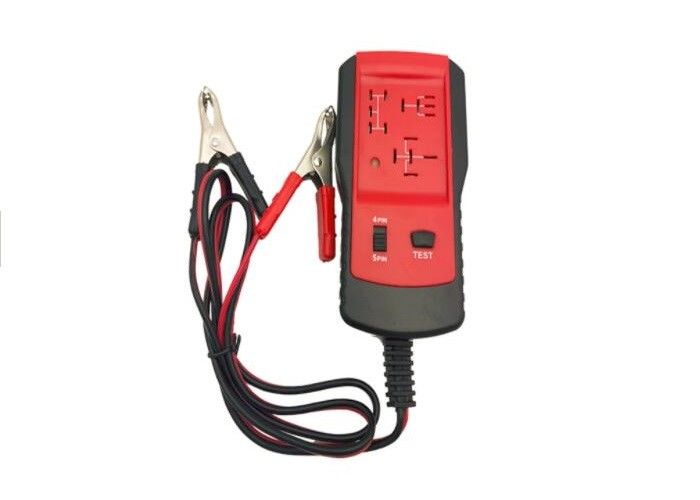

Herramienta de prueba de relé automotriz electrónica, probador de batería de automóvil 12v 11 ~ 15V

Probador de relé automotriz electrónico, verificador de batería de auto de 12 V

Yo .Descripción

AE100 es un comprobador rápido para relés que le proporciona una indicación del estado general y el funcionamiento de los relés automotrices más comunes. El probador verificará el funcionamiento correcto de los contactos del relé conectando la batería del automóvil (11V - 15V) a la bobina del relé. El probador observará la configuración del pin, el tiempo de cierre y apertura de los contactos, la consistencia del relé durante cada sesión de prueba. El probador encenderá el LED VERDE si todo pasó durante la sesión de prueba, si no encendió el LED ROJO.

II. Instrucciones de operación

1. Conecte los cables de alimentación a la batería del automóvil: pinza de cocodrilo negra a terminal negativo, pinza de cocodrilo roja a terminal positiva.
2. El comprobador se enciende cuando el LED se ilumina en ROJO. Verifique el relé antes de enchufarlo en el probador. Si se trata de un relé de 4 pines, seleccione "4 pines" en el probador. Si se trata de un relé de 5 pines, seleccione "5 pines" en el probador.
3. Enchufe el relé en uno de los tres receptáculos .-- Presione el botón "Probar".
4. El probador verificará la configuración del pin del relé desconocido. El probador encenderá el LED ROJO si el relé desconocido no es lo mismo que la mayoría de los relés automotrices comunes o si se destruye el pin del relé desconocido.
5. El probador abrirá y cerrará el relé 10 veces para comprobar el tiempo de cierre y apertura de los contactos si la configuración de los pasadores del relé es correcta. El probador encenderá el LED ROJO inmediatamente si el tiempo es tiempo extra.
6. El probador verificará la consistencia del relé después de probar el tiempo de cierre y apertura de los contactos diez veces. El probador encenderá el LED VERDE si se pasa la prueba, si no se enciende el LED ROJO.
7. Desconecte los cables de alimentación de la batería del automóvil y retire el relé del comprobador.

III. Paquete incluido

1 x probador de relé automotriz
1 x manual de usuario
