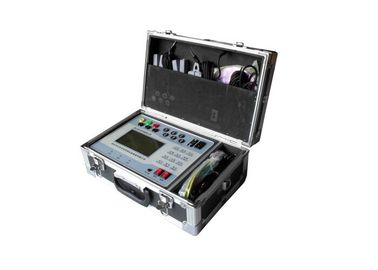

Herramientas de prueba de circuitos secundarios Analizador de redes vectoriales Conjunto de pruebas de circuitos secundarios

Analizador de vectores portátil, probador integral de parámetros de fase multifuncionales, herramientas de prueba de circuitos secundarios

I. Descripción del producto y ventajas:

• Pantalla LCD de matriz de puntos de pantalla grande, puede medir simultáneamente, con la pantalla de 16 parámetros, como U1, I1, φ1, U2, I2, φ2, U3, I3, φ3, φU1U2, φU2U3, φU3U1, φI1I2, φI2I3, φI2I3I1 y U1F.
• Resolución de medición de voltaje de 10 mV, mediciones de corriente hasta la resolución más alta 0.1 mA.
• En el rango de medición de 45.00 ~ 65.00 Hz de frecuencia de voltaje, resolución de 0.01 Hz.
• En el rango de 0.0 ~ 360.0 °, mida la fase entre UU, UI, II, la resolución de 0.1 °. Durante la fase de prueba, se requiere un rango de voltaje de entrada de 10 ~ 500V, rango de corriente de entrada de 10 mA ~ 120A. Las mediciones de fase vacía con el símbolo "..." indican que el operador normalmente tomará el valor de fase "0.0 °" como una medición válida cuando no se recibe ninguna señal.
• Sistema de visualización de gráficos vectoriales dinámicos o estáticos directos.
• Después de elegir el transformador de corriente tipo pinza ML250, detecte la polaridad del transformador y visualice directamente la relación R (R = I1 / I2) entre I1 e I2 y la fase φI1I2 reflejando la polaridad entre I1 e I2.
• Memoria incorporada guarda 50 datos de mediciones de grupo (panel). Al operar los botones en el panel, acceda a los conjuntos de datos históricos guardados y vectores.
• Con la interfaz RS-232, los datos de medición del instrumento pueden cargarse en una PC y formar una base de datos para su almacenamiento mediante el software de administración de PC, o imprimir el informe para su archivo.
• Instale una batería recargable en ella, el tiempo de trabajo continuo es de hasta 15 horas o más cuando la luz de fondo de la pantalla LCD está apagada, y durante 11 horas o más cuando la luz de fondo de la pantalla LCD está encendida.
• Utilizando técnicas de calibración de software, operación simple, datos confiables, estabilidad a largo plazo.

II. Principales parámetros técnicos y comparación de modelos:

1, canales de voltaje, entrada flotante

2, canales de corriente, tipo pinza transformador de corriente

3, resistencia de tensión: la tensión de CA resiste una onda sinusoidal de 2 K / 50 Hz durante 1 minuto.

4, resistencia de aislamiento: la resistencia de aislamiento entre los puntos de prueba es superior a 10 MΩ.

5, potencia de carga: 160V ～ 250V, 50 Hz.

6, Período de carga cuando se apaga: el período máximo de carga es de tres horas cuando se apaga.

7, Tiempo de descarga cuando está encendido: el tiempo de trabajo continuo es de 15 horas o más cuando la luz de fondo de la pantalla LCD está apagada, y de 11 horas o más cuando la luz de fondo de la pantalla LCD está encendida.

8, recuentos del ciclo de carga y descarga: 500 veces

9, descarga natural: a 20, después de un mes, la batería completa será el 70% de la capacidad inicial.

10, dimensión: 248 * 188 * 72 peso: 1.5 Kg

III. Accesorios de prueba

1, cable de prueba para voltaje: 1 juego (6 piezas)

2, tipo de abrazadera ML10 CT 3 piezas

3, línea eléctrica de carga de dos núcleos: 1 juego

4, línea de comunicación RS232: 1 pieza

5, CD de software: 1 copia

6, tirantes para el instrumento: 1 pieza

7, maleta portátil: 1 pieza

8, manual de instrucciones: 1 copia

9, certificado de calidad: 1 copia

10, lista de embalaje: 1 copia

11, fusible: φ5 × 20 / 1A 3 piezas

12, conector de entrada de alimentación: 3 piezas
