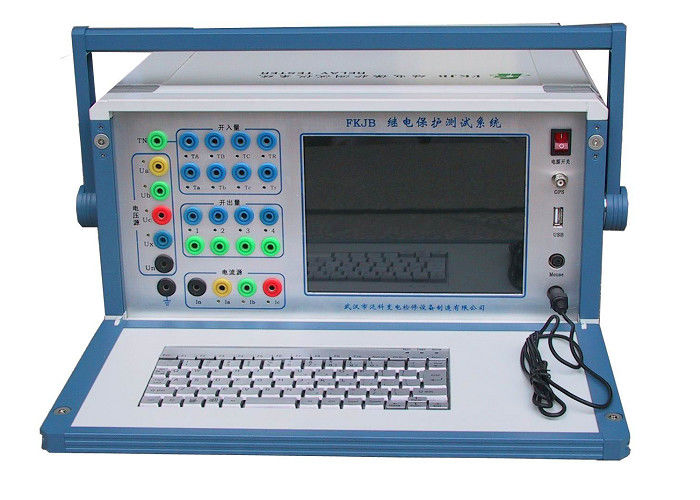

Conjunto de prueba de relé de salida de canales 4U3I / Kit de prueba de relé Alta precisión 0 ~ 1000Hz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Uso: | Todos los knids de la prueba de la calibración de las retransmisiones | de salida: | 4U3I canaliza salida |
|---|---|---|---|
| Fuente actual: | 3*30A | Fuente del voltaje: | 4*120V |
| Pruebe la exactitud: | Ningún menos de 0,2% | Frecuencia de salida: | 0~1000Hz |
| Alta luz: | kit de prueba de relé,equipo de prueba de relé de protección |
||
Conjunto de prueba de relé de protección, analizador de relé 4U3I, probador de calibración de relé, probador integral de protector de relé
I. Descripción técnica
La placa de control principal es la arquitectura DSP + FPGA, salida DAC de 16 bits, genera una onda sinusoidal de alta densidad de 2000 puntos en cada círculo a la onda fundamental, lo que mejora en gran medida la calidad de la onda y la precisión del instrumento de prueba.
Interfaz de operación clásica de Windows XP, interfaz amigable hombre-máquina, fácil y rápida de operar; Computadora de control industrial integrado de alto rendimiento y resolución de 8.4 pulgadas de pantalla en color verdadero de 800 × 600 TFT que proporciona información visual enriquecida, incluye las condiciones de trabajo actuales y todo tipo de información de ayuda.
El software con función de autocalibración, que evita calibrar la precisión mediante el ajuste de los relés después de abrir la caja, mejora en gran medida la estabilidad de la precisión.
II. Función y características
- Interfaz de usuario clásica de Windows, interfaz amigable, fácil operación;
- Serie PC104 incorporada de computadora industrial de alto rendimiento y pantalla TFT LCD a color de alta resolución y pantalla grande de 8.4 ". Puede proporcionar una rica información visual, incluidas las condiciones de trabajo del equipo, las siguientes sugerencias de pasos y todo tipo de información de ayuda;
- Equipado con un teclado estándar ultra delgado y un mouse óptico, puede operarlo de la misma manera que una PC común;
- Equipado con una interfaz USB externa para facilitar el acceso a los datos y el mantenimiento del software;
- Complete todos los proyectos sin otros dispositivos externos con visualización automática y registro de datos de prueba, y finalización del dibujo de vectores y curvas características;
- La onda es de alta precisión y buena linealidad mediante un convertidor D / A de alto rendimiento de 16 bits; Además, tiene una buena respuesta transitoria y características de frecuencia de amplitud. En todo el rango de medición, puede garantizar la forma de onda de precisión.
- El algoritmo único hace que la forma de onda sea precisa y garantiza que la señal sea la onda sinusoidal pura.
- Salida directa Tensión CA, corriente CA, tensión CC, corriente CC, fase variable y frecuencia variable;
- Excepto los tradicionales Ua, Ub, Uc, Ia, Ib, Ic, también hay un cuarto voltaje de salida Ux. Ux se puede usar para una variedad de funciones, como la salida de varios 3U0, el voltaje de la línea de salida durante las pruebas de protección de la línea, etc.
- Fuente de alimentación de CC ajustable auxiliar de 110V / 220V, corriente de salida máxima de hasta 1A, la tensión se puede ajustar entre 80% y 100%, y se puede usar como fuente de alimentación de corriente continua del dispositivo y circuito y 80% de la tensión de prueba;
- Es con 8 entradas y 4 abiertas en el aire de la cantidad de contactos de salida. La interfaz de entrada puede adaptarse automáticamente tanto al pasivo (contacto aéreo) como al activo, y puede adaptarse automáticamente a la entrada activa de la polaridad. Puede funcionar normalmente dentro del rango de voltaje de entrada de ± 250V.
- El error de activación de sincronización de GPS es inferior a 50μS ；
- Puede completar la verificación compleja, escanear y probar todo tipo de valores de protección y fallas de reproducción. También puede guardar datos en tiempo real, visualización de vectores, impresión de informes, etc.
- Estructura de chasis bien diseñada, tamaño pequeño, buena disipación de calor. Con protección integral y confiable, diagnóstico de fallas y función de bloqueo automático;
III. Índice técnico:
Fuente de corriente 1.AC
| Salida max.current | 3 × 30A / fase | Resolución | 1 mA |
| 90A / 3-ph en paralelo | Tensión de subida y tiempo de caída. | ≤200µS | |
| Max. Salida de potencia | 450 VA / fase, 900 VA / 3-ph en paralelo | Característica de amplitud-frecuencia | Amplitud de variación ≤ ± 0.5% dentro de 25 ～ 1000 Hz |
| Corriente de salida, amplitud, frecuencia y fase de cada fase. | Ajustable independientemente | Tiempo de salida | Salida continua dentro de 0 ～ 10A; El tiempo continuo es más de 60S dentro de 10A ～ 20A; El tiempo continuo es más de 10S dentro de ＞ 20A |
| Precisión de salida | ± 0.2% ± 0.02% del rango completo dentro de 0.2A ～ 30A |
Al aire libre
Fuente de voltaje 2.AC
| Max. salida de voltaje | 4 × 120V / fase | Resolución | 1 mV |
| Max. potencia de voltaje de salida | 60 VA / fase | Tensión de subida y tiempo de caída. | ≤120µS |
| Amplitud de salida, frecuencia y fase de cada fase. | Ajustable independientemente | Característica de amplitud-frecuencia | Amplitud de variación ≤ ± 0.5% dentro de 25 ～ 1000 Hz |
| Precisión de salida | ± 0.1% ± 0.02% de rango completo dentro de 2 ～ 120V | ||
Fuente de voltaje 3.DC
| Salida de voltaje | 0 ～ 300V (± 150V) | Resolución | 1 mV |
| Exactitud | 0.5% | Max. Salida de potencia | 100 VA |
4. Fuente de corriente continua
| Rango de voltaje | 110 V o 80 ～ ～ 100 ％ de 220 V | Salida de corriente continua ajustable de 110V o 220V |
| Max. Salida de potencia | 100 VA |
Ángulo 5.Fase
| Distancia | 0 ° ～ 360 ° | Resolución | 1 ° |
| Exactitud | ± 1 ° |
6. Frecuencia
| Distancia | 25 ～ 1000 Hz | Sincronismo | ≤10μS |
| Exactitud | A 25 ～ 65 Hz, Desviación absoluta≤0.001 Hz ； A 65 ～ 450 Hz, Desviación absoluta≤0.01 Hz ； A 450 ～ 1000 Hz, desviación absoluta≤0.1 Hz | Superposición de cualquier armónico de dos a nueve. | |
7. entrada
| Impedancia de entrada | ≥10KΩ | Precisión de tiempo | ≤1 mS cuando menos de 1S |
| Resolución | 0.1 mS | Punto de conexión | Cuando el voltaje de entrada está dentro de 0 ～ ± 5V, está en cortocircuito; Cuando el voltaje de entrada está dentro de + 15V ～ + 250V o -15V -250V, el contacto inactivo está abierto. |
| Entrada de contacto del interruptor 8-independiente | |||
8.GPS disparador
| Capacidad | 250V DC, 0.5A ； 250 VCA, 0.5A | Disparador de GPS | error: ≤50μS |
| 4 pares de salida de contacto de conmutación programable | |||
9. Fuente de poder
| Entrada de voltaje AC | Valor nominal: 220V － 20% ～ + 15% Valor de referencia: 220V ± 2% | Frecuencia de corriente alterna | Valor nominal: 50 Hz － 4% ～ + 2% ； Valor de referencia: 50 Hz ± 1% |
| Potencia de entrada | ≤1000 VA ； (≥10S) ≤2000 VA: por poco tiempo |
10.Dimensiones y condiciones de uso.
| Dimensiones | 390 × 190 × 360 (W × H × D mm) | Condiciones de uso | T: －5 ～ + 45 ℃ HR: ≤90% Presión atmosférica: 80 ～ 110 kPa |
| Peso | Alrededor de 19 kg |
V. condiciones de trabajo
- Temperatura ambiente: -5 grados centígrados, 50 grados centígrados
- Humedad relativa del aire: no más del 90% (25 grados centígrados)
- El sitio de uso: interior o exterior con buen tiempo
