Equipo de prueba VLF portátil de prueba de alto voltaje VLF para cables 35KV y 10KV
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Pruebe el principio: | Circuito resonante de la frecuencia variable | Pruebe el artículo: | Prueba del voltaje de withstand de la CA debajo de 108KV |
|---|---|---|---|
| Max.Capacity: | 108KVA | Max. Voltaje: | 27KV, 54KV, 81KV, 108KV |
| Característica del diseño: | Tipo portátil, un peso de la pieza única, especiales más ligeros para la instalación y la prueba in | Componente:: | Fuente de energía de V/F, transformador de la excitación, un reactor modular más ligero de la prueba |
| Pruebe la frecuencia: | 30-300HZ | ciclo de trabajo: | 60 mentas |
| Pruebe la exactitud: | Ningún menos de 1,5% | Forma de onda de la salida: | Buena onda sinusoidal |
| Objeto de prueba: | 35KV cable, 10KV cable, subestación eléctrica 35KV | Prueba estándar: | 60060-1:2010 del IEC; 62271-203:2011 del IEC para los SOLDADOS ENROLLADOS EN EL EJÉRCITO, 60840:2011 |
| Alta luz: | instrumentos de alto voltaje vlf hipot,equipos de prueba de cable vlf |
||
Juego de prueba de voltaje de resistencia de resonancia variable portátil, para prueba de cable de 10KV y 10KV, frecuencia de prueba de 30 ~ 300Hz
I. Uso del producto:
Este modelo de prueba FKTF-81KVA / 27KV, 54KV está diseñado para cable XLPE de clase 10KV / 35KV, transformador de potencia, CB, CT / PT, barra de bus en la subestación eléctrica de 35KV para realizar pruebas de voltaje de resistencia de CA en el sitio con tecnología de circuito resonante de frecuencia variable ; el voltaje de prueba más alto no es más de 27KV, 54KV; frecuencia de prueba: 30-300Hz; el ciclo de trabajo no es más de 60 minutos. puede ayudar a los clientes a realizar una prueba preventiva o de entrega en una prueba de voltaje de resistencia de CA
El rango de prueba del conjunto es el siguiente: transformador
1. 500 m de cable de 35kV / 300mm2, frecuencia de prueba 30-300Hz, voltaje de prueba 52kV, tiempo de prueba 60min.
2, 2000m de cable 10kV / 300mm2, frecuencia de prueba 30-300Hz, tensión de prueba 22kV, tiempo de prueba 5min.
3, transformador principal 10kV / 31500kVA, capacitancia ≤ 0.015uF, frecuencia de prueba 40-300Hz, voltaje de prueba 54kV, tiempo de prueba 1min.
4, CB, CT / PT, barra colectora en la subestación eléctrica de 35KV, frecuencia de prueba 40-300Hz, la tensión de prueba no excede 95kV, tiempo de prueba 1min.

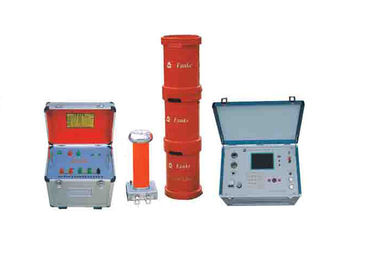

El conjunto completo de pruebas consta de una fuente de energía de frecuencia variable, un transformador de excitación, 3 piezas de reactores y un dispositivo de medición de alta tensión (divisor de tensión capacitiva). Este tipo de equipo de prueba es el más adecuado para subestaciones eléctricas de 35KV.
II. Datos técnicos generales
Aplicación :
Cables reticulados con voltaje de 10KV, 35KV
caracteristicas:
La prueba se realiza con resonancia de frecuencia variable y el reactor con estructura de madera de cordon.
Frecuencia de prueba: 30 ～ 300HZ o 35 ～ 75HZ ；
La forma de onda del voltaje de salida es sinusoidal, factor de desviación de forma de onda ≤ 1 ％ ％
Fácil conexión y operación
El tamaño pequeño y el peso ligero de cada componente es fácil de llevar y prueba de campo
Cuenta con una fuente de alimentación de frecuencia variable inteligente, con alta automaticidad y función de protección.
Sistema de prueba de resistencia a la tensión del cable reticulado: Longitud del cable: 1 ~ 10 km (se puede pedir)
Peso de una pieza: 25kg ~ 50kg
III. Componentes principales:
| SN | Nombre de Componentes | Tipo y especificación | Cantidad | Cada peso | Cada dimensión |
| 1 | Potencia de frecuencia variable | OEM | 1 pieza | 35kgs | OEM |
| 2 | Transformador de excitación | OEM | 1 pieza | 35kgs | OEM |
| 3 | Reactor de prueba resonante HV | OEM | 3 piezas | 42kgs | OEM |
| 4 | Divisor capacitivo | OEM | 1set | 10kgs | OEM |
| 5 | Accesorios de prueba especiales | 1set |
IV. Principio de la prueba:
VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)
V. otro modelo opcional
1. Para la prueba de GIS en el sitio
| Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Solicitud (A partir de 45Hz a partir) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72.5KV y menos GIS |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Para 72.5KV y menos GIS |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Para 123KV y menos GIS |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Para 145KV y menos GIS |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Para 170KV y menos GIS |
| Requisito especial puede hacerse por orden | ||||
2. Para la prueba in situ del cable XLPE de 45KV
| Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Máxima Aplicación |
| CHX-108/54 | 54KV | 2A | 108KVA | Cable de 45kV≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | Cable de 45kV≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | Cable de 45kV≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | Cable de 45kV≤4km |
| CHX-540/54 | 54KV | 10 A | 540KVA | Cable de 45kV≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | Cable de 45kV≤10km |
| Requisito especial puede hacerse por orden | ||||
3. Para la prueba in situ del cable XLPE de 66KV
| Modelo | Voltaje nominal | Corriente nominal de salida | Capacidad de salida nominal | Máxima Aplicación |
| CHX-160/80 | 80KV | 2A | 160KVA | 66kV cable≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | 66kV cable≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | 66kV cable≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | 66kV cable≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | 66kV cable≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | 66kV cable≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | 66kV cable≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | 66kV cable≤20km |
| Requisito especial puede hacerse por orden | ||||
VI. Tabla estándar de prueba de aislamiento en el sitio de IEC 60840: 2011 para cable XLPE
