Equipo de prueba ligero del cable Vlf de la prueba de alto voltaje VLF 0 ~ 50KV

Light Weight VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV
Light Weight VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV Light Weight VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV Light Weight VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV Light Weight VLF High Voltage Testing Vlf Cable Testing Equipment 0~ 50KV

Ampliación de imagen :  Equipo de prueba ligero del cable Vlf de la prueba de alto voltaje VLF 0 ~ 50KV Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: VLF-50KV/0.1Hz
Pago y Envío Términos:
Cantidad de orden mínima: Un juego
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: días 10-15working
Condiciones de pago: T/T
Capacidad de la fuente: 20 conjuntos / mes
Contacto
Descripción detallada del producto
Objeto de prueba: Cable Tesing y prueba del generador Pruebe el artículo: Prueba del voltaje de Withstand de la CA
Pruebe el freq.: 0.1Hz, 0.05Hz, 0.02Hz componente: Regulador, aumentador de presión del alto voltaje, carga del condensador de la remuneración
Pruebe el voltaje: 0~ 50KV Precisión: ± (los 3% de los +0,5 kilovoltios completos)
Tiempo de trabajo: 60mints
Alta luz:

Equipo de prueba vlf

,

Equipo de prueba vlf cable.

50KV Juego de prueba de muy baja frecuencia para cable, probador de cable VLF, prueba de alto voltaje, aislamiento del generador

I. Aplicación:

El modelo VLF-50KV / 0.1Hz está diseñado para realizar una prueba de voltaje soportado en el sitio con una frecuencia de prueba de muy baja frecuencia para activadores de potencia o 35KV y por debajo del cable de alimentación de XLPE. Comparado con la prueba de Hipot configurada a la frecuencia de alimentación principal, VLF HV Test Set solo necesita una capacidad de prueba muy pequeña (alrededor de 1/500 en teoría). Su tamaño y peso también se reduce considerablemente. Especialmente, la aparición de la vigilancia puede descubrir fenómenos anormales en el aislamiento del generador, como la corona de superficie, la descarga, etc.

VLF hipot tester combina la tecnología moderna avanzada de frecuencia variable digital y el control de microordenador, por lo tanto, puede realizar el aumento automático de voltaje, reducción, medición y protección, así como la intervención manual en el proceso de aumento automático de voltaje. El diseño electrónico completo garantiza el tamaño pequeño y peso ligero. La gran pantalla LCD garantiza la visualización clara y visual, y puede mostrar la forma de onda de salida. La impresora emite informes de prueba

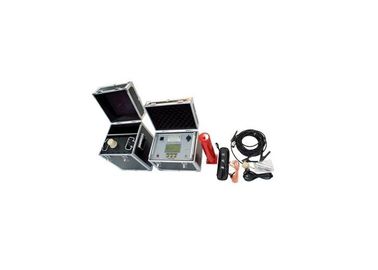

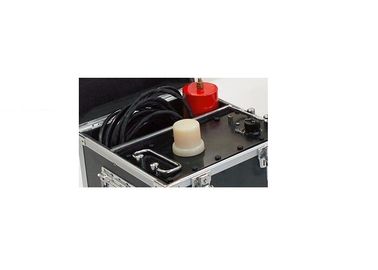

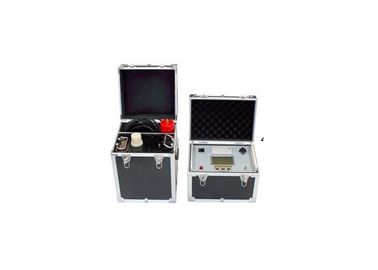

El conjunto de prueba consta de una caja de control, un reforzador de alto voltaje, un condensador de compensación y una varilla de descarga. Basada en la tecnología de conversión de frecuencia electrónica y controlada por microprocesador, tiene un rendimiento excelente en las pruebas de cables o generadores.

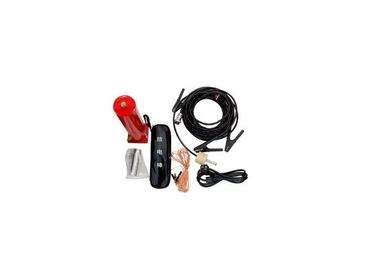

II. Lista de suministro de este modelo:

Sn

Descripción

Cantidad

1

Unidad de control

1

unidad

2

50KV HV Booster

1

unidad

3

Varilla de descarga

1

unidad

4

Condensador de carga, 0.04µF

1

unidad

5

Cables de prueba / conexión HV

1

conjunto

6

Cable de tierra

1

unidad

7

Fusible 20A

5

unidad

8

Papel de impresión

2

unidad

9

Manual

1

unidad

10

Informe de prueba de fábrica

1

unidad

III. Característica técnica
  1. Los datos de corriente, voltaje y forma de onda se pueden muestrear directamente en el lado de alto voltaje, por lo que los datos son reales y precisos.
  2. Protección contra sobretensión: si la salida excede el límite establecido de voltaje, el instrumento se apagará para protegerse a sí mismo, el tiempo de actuación es inferior a 20 ms.
  3. Protección contra sobrecorriente: es una protección doble de alto y bajo voltaje en el diseño, la protección de apagado precisa puede realizarse de acuerdo con el valor establecido en el lado de alto voltaje; Si la corriente en el lado de baja tensión excede la corriente nominal, el instrumento tomará la protección de apagado, el tiempo de actuación será inferior a 20 ms.
  4. Se proporciona una resistencia de protección de salida de alto voltaje en el cuerpo de aumento de voltaje en el diseño y esto elimina la necesidad de una resistencia de protección adicional conectada al exterior.
IV. Datos técnicos universales
  1. Frecuencia de salida: 0.1Hz, 0.05Hz, 0.02Hz
  2. Precisión de la medida: 3%
  3. Errores de pico de voltaje positivos y negativos: ≤ 3%
  4. Distorsión de la forma de onda de voltaje: ≤ 5%
  5. Condición de uso: interior y exterior; temperatura: -10 + 40
  6. Humedad: ≤ 85% RH
  7. Potencia: AC50Hz, 220V ± 5%
V. Modelo Optioonal y rango de prueba:

Modelo Voltaje pico Rango de medición Peso Rango de objeto de prueba
VLF-30 30KV 0.1Hz, ≤1.1µF

Controlador: 4 kg

Booster: 25 kg

Tamaño: L * W * H

323 * 174 * 323

10KV y bajo voltaje

cable, generador

0.05Hz, ≤2.2µF
0.02Hz, ≤5.5µF
VLF-50 50KV 0.1Hz, ≤1.1µF

Controlador: 6 kg

Booster: 45 kg.

Tamaño: L * W * H

357 * 210 * 365

15.75KV y bajo voltaje

cable, generador

0.05Hz, ≤2.2µF
0.02Hz, ≤5.5µF
VLF-60 60KV 0.1Hz, ≤1.1µF

Controlador: 6 kg

Booster: 50 kg

Tamaño: L * W * H

357 * 220 * 370

18KV y bajo voltaje

cable, generador

0.05Hz, ≤2.2µF
0.02Hz, ≤5.5µF
VLF- 80 80KV 0.1Hz, ≤1.1µF

Controlador: 8 kg

Booster: 90 kg

Tamaño: L * W * H

357 * 240 * 390

35KV y bajo voltaje

cable, generador


NOTA: Prueba de voltaje estándar

1.para prueba de cable

Fórmula de voltaje pico de prueba: Ｕmax ＝ 3Ｕ 0 ,

Ｕ 0 ＝ Tensión nominal monofásica del cable

Tiempo de prueba: 60mints

2. Para el estator del generador.

Ｕ prueba ＝ 1.414 * βKＵ 0 ,

Prueba U ---- voltaje de prueba pico de 0,1 Hz (kV);

β ------- factor equivalente de voltaje de 0.1Hz y 50Hz, generalmente tomando 1.2;

K ------ Generalmente toma 1.3 a 1.5, generalmente toma 1.5;

Uo ----- Tensión nominal de los devanados del estator del generador (kV) ;:
