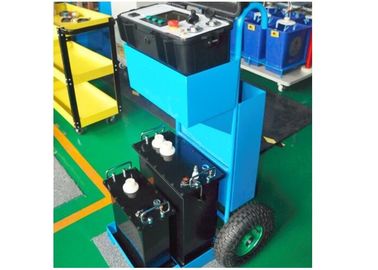

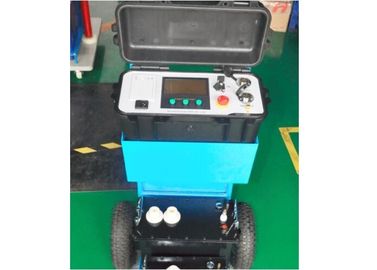

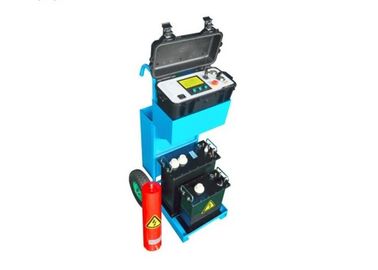

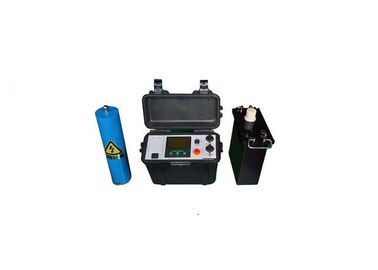

Máquina de prueba de alto voltaje 80KV VLF VLF CA Hipot Tester 0.1Hz 0.05Hz 0.02Hz

Máquina de prueba de alto voltaje 80KV VLF VLF CA Hipot Tester 0.1Hz 0.05Hz 0.02Hz

80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz
80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz 80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz 80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz 80KV VLF High Voltage Testing Machine VLF AC Hipot Tester 0.1Hz 0.05Hz 0.02Hz

Ampliación de imagen :  Máquina de prueba de alto voltaje 80KV VLF VLF CA Hipot Tester 0.1Hz 0.05Hz 0.02Hz Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: VLF-80KV/0.1Hz
Pago y Envío Términos:
Cantidad de orden mínima: Un juego
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 20~30 días laborables
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 20 conjuntos / mes
Descripción detallada del producto
Principio de la prueba:: principio Muy-bajo de la tecnología de la frecuencia Uso: prueba del voltaje de Withstand 0.1Hz para 35KV y debajo del cable y del generador de transmisión de
Característica del diseño: Dos aumentadores de presión del alto voltaje, 30KV/50KV para el solo componente: Regulador, aumentador de presión del alto voltaje, carga del condensador de la remuneración
Pruebe la frecuencia: 0.1Hz, 0.05Hz, 0.02Hz Voltaje de Max.Test: 0~ 80KV (pico), continuamente ajustable
Gama de la carga:: 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF Pruebe la exactitud: Ningún menos el de 3%
Forma de onda de la salida: Buena onda sinusoidal, voltaje, ≤ el 5% de la distorsión de forma de onda Aumentador de presión del alto voltaje usando manera: Escoja o en serie conexión
ciclo de trabajo: 60mints
Alta luz:

instrumentos de alto voltaje vlf hipot

,

equipos de prueba de cable vlf

Conjunto de prueba de alta tensión de muy baja frecuencia 80KV para cable y generador, prueba de alto voltaje de CA

I. Descripción del producto de la tecnología de prueba VLF:

La prueba de tensión de resistencia es una prueba preventiva esencial para equipos eléctricos. Está dividido en dos partes: prueba de voltaje de resistencia de CA y CC. El principio de la tecnología de prueba de CA se puede dividir aún más en frecuencia de potencia, frecuencia variable (VF) y prueba de frecuencia muy baja (VLF) de 0.1Hz, entre las cuales la última es altamente recomendada por IEC, debido a sus notables ventajas bajo una tensión de prueba de 50KV.

II. Ventaja de la característica tecnológica en la prueba de CC / prueba de frecuencia de potencia / prueba de VF / prueba de VLF

Aspectos corriente continua Frecuencia de poder Frecuencia variable 0.1Hz VLF
Equivalencia Pobre Bueno Bueno Bueno
Daño de aislamiento fuerte leve leve leve
Seguridad de operación relativamente bajo relativamente bajo relativamente bajo alto
Dificultad de cableado Complicado Complicado mas complicado sencillo
Volumen pequeñísimo mas grande grande pequeña

Vea en la tabla anterior, la prueba VLF es el sustituto de la prueba de frecuencia de potencia. Es adecuado para pruebas de equipos eléctricos con gran capacitancia.

III. Ventaja del producto y Feaure

  1. S tamaño del centro comercial y peso ligero . B ig pantalla LCD e impresora incorporada.
  2. Se pueden elegir 0,1Hz, 0,05Hz y 0,02Hz, lo que garantiza un amplio rango de prueba.
  3. Me doy cuenta de que el aumento automático de voltaje, reducción, medición y protección, así como la intervención manual en el proceso de aumento automático de voltaje.
  4. Protección contra sobretensiones y sobreintensidad . El tiempo de acción no supera los 20ms.
  5. Los datos de corriente, voltaje y forma de onda se pueden muestrear directamente en el lado de alto voltaje, por lo que los datos son reales y precisos.
  6. Se proporciona una resistencia de protección de salida de alto voltaje en el cuerpo de aumento de voltaje en el diseño y esto elimina la necesidad de una resistencia de protección adicional conectada al exterior.
  7. Se adopta un circuito de retroalimentación negativa de circuito cerrado. Sin aumento de capacidad durante la salida.


IV. Datos técnicos generales:

  1. Voltaje máximo: 50kV
  2. Frecuencia de prueba: 0.1Hz, 0.05Hz y 0.02 Hz (seleccionable)
  3. Fusible: 10a
  4. Capacidad de carga máxima: 0.5μF a 0.1Hz; 1 μF a 0. 05 Hz ; 2.5μF a 0.02Hz
  5. Fuente de alimentación: 220V ± 10%, 50Hz ± 5% (si utiliza un generador portátil, asegúrese de que la tensión y la frecuencia de salida sean estables. > 3kW. )
  6. Precisión de la tensión de salida: inestabilidad máxima de la tensión 1%; inestabilidad de frecuencia 3%; distorsión de la forma de onda: < 5%.
  7. Ambiente de trabajo: interior o exterior; - 10 ℃ - + 40 ℃ ; 85% RH
  8. Peso: Unidad de control - 5kg; Unidad HV: 48kg.

Observaciones: La capacitancia del objeto de prueba no puede ser mayor que el valor máximo del instrumento de prueba. Si la capacitancia del objeto de prueba es menor a 0.05 μF , el hipot debe estar equipado con un dispositivo auxiliar (suministrado por HV HIPOT a su elección).


V. otro modelo típico

Modelo Rango de voltaje Frecuencia de prueba Carga máxima
VLF-30KV / 0.1Hz 0 ~ 30KV 0.1 HZ, 0.05 HZ, 0.02 HZ 5.5μF
VLF-40KV / 0.1Hz 0 ~ 40KV 0.1 HZ, 0.05 HZ, 0.02 HZ 5.5μF
VLF-50KV / 0.1Hz 0 ~ 50KV 0.1 HZ, 0.05 HZ, 0.02 HZ 5.5μF
VLF-80KV / 0.1Hz 0 ~ 80KV 0.1 HZ, 0.05 HZ, 0.02 HZ 2.5μF
Requisito especial puede hacerse por orden

VI.Prueba de voltaje estándar por este conjunto de prueba

1 Para cable XLPE de clase inferior o inferior:

Fórmula de voltaje pico de prueba: Umax = 3U 0 ,

0Tensión nominal monofásica del cable

Tiempo de prueba: 60mints

2 Para generador de estator

prueba = 1.414 * βKU 0 ,

Prueba U ---- voltaje de prueba pico de 0,1 Hz (kV);

β ------- factor equivalente de voltaje de 0.1Hz y 50Hz, generalmente tomando 1.2;

K ------ Generalmente toma 1.3 a 1.5, generalmente toma 1.5;

Uo ----- Tensión nominal de los devanados del estator del generador (kV) ;:
