Equipo de prueba de impedancia de CA del rotor del generador Circuito de giro a giro Cortocircuito

Instrumento de prueba de impedancia de CA del rotor del generador, prueba característica de corto circuito giro a giro

I. Descripción del producto y por qué seleccionar el dispositivo de prueba:

El cortocircuito de giro a giro del devanado del rotor del generador es una falla común en el sistema de potencia. Cuando ocurre la falla, la corriente del rotor y la temperatura de los devanados aumentarán, lo que limita la salida del generador e incluso afecta el funcionamiento normal del generador. El cortocircuito entre vueltas generalmente se determina midiendo la impedancia de CA y la pérdida de potencia de los devanados del rotor del generador. El método de medición tradicional es usar una gran cantidad de instrumentos de prueba para medir después del montaje en el campo. Este método, que requiere una gran cantidad de equipos de prueba para formar un sistema de medición, tiene los inconvenientes de datos de clasificación engorrosos, lentos y tediosos y una menor precisión de medición.

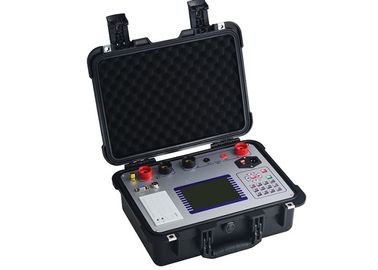

El instrumento de prueba de impedancia de CA del rotor del generador modelo FK-ZKC es un instrumento especial para determinar si existe un cortocircuito de giro a giro en el devanado del rotor del generador, y puede medir de forma manual y automática (unidireccional o bidireccional) muchos parámetros del rotor del generador, tales como como voltaje, corriente, impedancia, potencia y velocidad de rotación. El instrumento adopta la tecnología de microprocesador de alta velocidad más avanzada con funciones más potentes, prestaciones preferibles y un uso más conveniente. El comprobador tiene una serie de características tales como alta confiabilidad, fácil operación, alta precisión de prueba, ser compacto y liviano, etc., y actualmente se encuentra en el nivel líder nacional.

II. Características técnicas

1. El Producto puede proporcionar la adquisición, medición, visualización, almacenamiento e impresión totalmente automáticos de todos los parámetros de medición y las curvas características de impedancia (incluyendo voltaje, corriente, impedancia, potencia, frecuencia, número de equipo, tiempo, etc. )
2. El Producto se caracteriza por un rango de medición ultra ancho, que puede medir automática o manualmente la impedancia de CA y sus curvas características de todos los rotores del generador.
3. El Producto tiene un almacenamiento incorporado con una capacidad súper grande, que puede almacenar los datos de prueba y cargar los datos a la PC a través de la interfaz de comunicación industrial estándar (RS232). La descarga de datos, la generación automática y la compilación de informes de pruebas típicas se pueden lograr utilizando el software adjunto con el Producto que fue desarrollado por nuestra Compañía, a fin de facilitar la gestión técnica y el archivo.
4. El Producto tiene funciones perfectas de protección de sobretensión y sobreintensidad, en las que los umbrales de protección de sobreintensidad y sobreintensidad pueden ajustarse automáticamente de acuerdo con la configuración de los parámetros de prueba. Debido a estas características, el dispositivo es simple y puede garantizar la seguridad del equipo bajo prueba.
5. El Producto también puede usarse para pruebas de cortocircuito y sin carga de transformadores monofásicos, así como para pruebas características de voltios amperios de transformadores de voltaje (corriente) y bobinas de supresión de arco.
6. El producto tiene una pantalla LCD gráfica de pantalla grande con una interfaz de menú en chino completo e instrucciones de cursor, que es simple y conveniente. Los datos de prueba y las curvas se pueden mostrar en tiempo real y las coordenadas curvilíneas se pueden escalar automáticamente para una lectura más clara del mapa.
7. El Producto está equipado con una impresora mini, que puede imprimir los informes de prueba de impedancia de CA y las curvas características de impedancia de CA en tiempo real.
