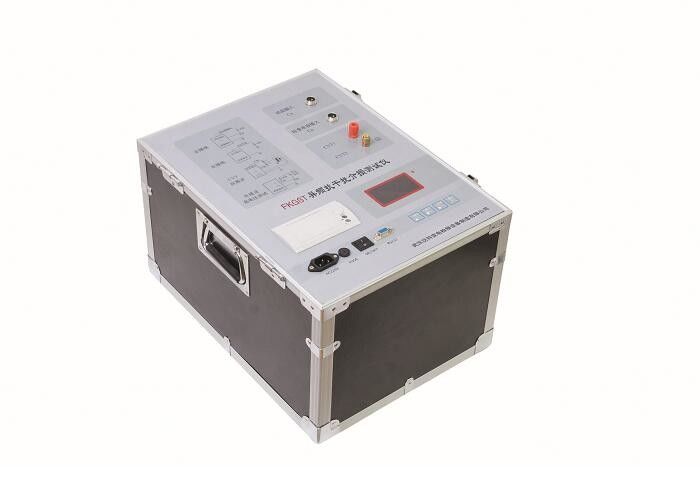

Capacitancia del transformador de 12KV y juego de prueba delta de Tan. Salida automática de HV 0-12KV

Capacitancia del transformador de 12KV y probador de Delta del tostado, probador automático de Delta del tostado, probador de Delta Delta del generador de Tan

I. Descripción de productos

FKGST 12KV Tan Delta (factor de disipación) El probador consta de una potencia de frecuencia variable, un puente Tan delta, un transformador de prueba y un condensador estándar dentro del probador. La potencia de frecuencia variable puede producir cinco tipos de frecuencia: 45Hz, 50Hz, 55Hz, 60Hz y 65Hz bajo las cuales se puede realizar la prueba. La técnica de frecuencia variable adoptada en este comprobador puede garantizar una alta precisión en un entorno de alta interferencia.

Modelo FKGST Capacitancia de 12KV automática Set El conjunto de prueba de factor de disipación se usa para medir el factor de disipación (PF) en un sitio de gran interferencia, como centrales eléctricas o subestaciones eléctricas. También se puede utilizar en laboratorio para pruebas de alta precisión. El medidor está completo en uno diseñado: incluye puente digital de precisión, unidad de potencia, condensador de referencia (CN), transformador elevador y otros circuitos electrónicos. También utiliza tecnología de cambio de frecuencia, FFT (algoritmo de transformada rápida de Fourier) y filtrado digital. Cuando se inicia, se ejecuta automáticamente y luego muestra los resultados en la pantalla LCD e imprime los resultados automáticamente.


II. Principio de prueba

Fig. 1 Diagrama de cableado de la alimentación principal
RX1 --- Resistencia de muestreo en la medición de muestras de prueba sin conexión a tierra
RX2 --- Resistencia de muestreo en la medición de muestras de prueba a tierra
CN --- Condensador estándar
RN --- Resistencia de muestreo de la señal de referencia
CVT --- Terminal de salida de tensión en la medición de la CVT mediante autoexcitación.

III. Parámetros técnicos
1. Entrada: 220V + 5%, 50Hz, 1KVA
2. Salida: voltaje: 0 ~ 12kV (0.5kV / paso para aumentar el voltaje)

corriente: 100mA continua

Max. 200mA, 5min encendido / 15min apagado (10kV)

Max.160mA, 5min encendido / 15min apagado (12kV)

Rango 3.Test:
3.1 voltaje: resolución 0 ~ 12kV: 1V
Capacitancia 3.2: 10kV, 50pF ~ 60000pF (50Hz)
12kV, 50pF ~ 44000pF (50Hz)
0.5kV, 50pF ~ 1uF (50Hz)
3.3 Máx. resolución: 0.01pF
3.4 Tan delta: 0 ~ 10% Resolución máxima: 0.00001

4. Precisión:
4.1 voltaje (RMS): + 200V
4.2 capacitancia: + (Lectura * 1.0% + 1pF)
4.3 en medición de muestras de prueba sin conexión a tierra + lectura * 1.5% + 1pF
4.4 en medición de muestras de prueba a tierra tan delta: + lectura * 1.0% + 0.0005

Ambiente 5.Operational:
Temperatura de operación 5.1: -5 ℃ ~ 55
5.2 humedad: <85%
5.3 temperatura de almacenamiento: -20 ℃ ~ 55

III. Configuración:
