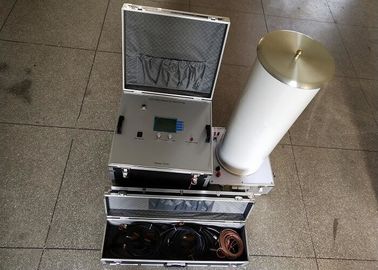

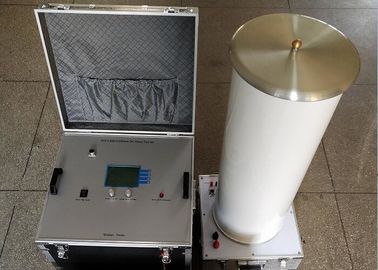

Equipo de prueba DC Hipot para probador de corriente de fuga de generador refrigerado por agua

Generador de alto voltaje de CC de gran capacidad, probador de Hipot de CC para generador de tipo enfriado por agua, prueba de corriente de fuga

I. Aplicación:

El generador de alto voltaje de CC de gran capacidad de la serie FKSZG (probador de hipotensión de CC), también denominado "probador de corriente de fuga del generador refrigerado por agua", está diseñado para la corriente de fuga del generador enfriado por agua y el uso de la prueba de voltaje de CC. La corriente de conducción del devanado del generador es muy grande, en el voltaje de prueba a 20-150 mA o menos. Si no hay suficiente capacidad de salida del generador de alto voltaje de CC, no se puede aumentar. La corriente de salida del probador de alto voltaje de CC doméstica generalmente está dentro de 10 mA, la corriente de salida del generador de alto voltaje de 200 mA está en blanco.

El diseño y la fabricación de la ideología guía se debe a lo siguiente:

1, debido a la gran corriente de conducción del devanado del generador refrigerado por agua es muy grande, en el voltaje de prueba a 20-150mA o menos. Si no hay suficiente capacidad de salida del generador de alto voltaje de CC, no se puede aumentar.

2, la corriente de salida del probador de alto voltaje de CC doméstica actual está generalmente dentro de 10 mA, la corriente de salida del generador de alto voltaje de 200 mA está en blanco.

3, La prueba de CC para el equipo eléctrico general de alto voltaje, se puede encontrar en el aislamiento de los defectos de penetración, y para el motor, puede encontrar únicamente sus defectos de aislamiento locales (aislamiento del extremo de la bobina del estator)

4, para poder medir con precisión la corriente de fuga del generador refrigerado por agua, la serie FKSZG de generador de alto voltaje especialmente diseñado, una variedad de pruebas de circuito de compensación de corriente de interferencia puede descartar por completo la corriente parásita y la polarización de la tubería de agua Influencia de interferencia potencial, realmente mide la corriente de la muestra de prueba.

5.FKSZG serie DC generador de alto voltaje con circuito de doblador de voltaje de frecuencia intermedia. La primera aplicación de la última tecnología de modulación de ancho de pulso PWM y dispositivos IGBT de alta potencia. Y de acuerdo con la teoría de la compatibilidad electromagnética, el uso de blindajes especiales, aislamiento y conexión a tierra y otras medidas. Para que el generador de alto voltaje de CC logre una alta calidad, sea portátil y pueda soportar la descarga de voltaje nominal sin daños.

6.Según el voltaje de salida del generador probado no es más de 20KV (Un), el voltaje de prueba de hipotensión DC en el sitio es 3Un = 60KV, la corriente de fuga del generador de energía de tipo enfriado por agua es generalmente menor a 200 mA. Así que el modelo FKSZG - 80KV / 200mA conjunto de prueba es para mantener un cierto margen ...

II. Características técnicas

El comprobador de la serie FKSZG está diseñado para la prueba de resistencia a la fuga del generador refrigerado por agua y al voltaje de CC, se basa en el "método de blindaje de bajo voltaje" desarrollado por el principio del uso del circuito de voltaje de frecuencia intermedia, utilizando la última modulación de ancho de pulso PWM Tecnología y dispositivos IGBT de alta potencia. Y de acuerdo con la teoría de la compatibilidad electromagnética, el uso de blindajes especiales, aislamiento y conexión a tierra y otras medidas. Sus principales características son:

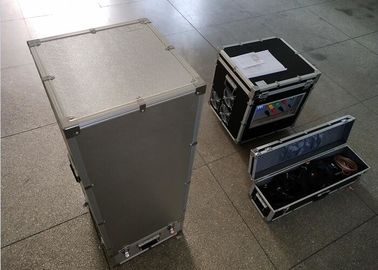

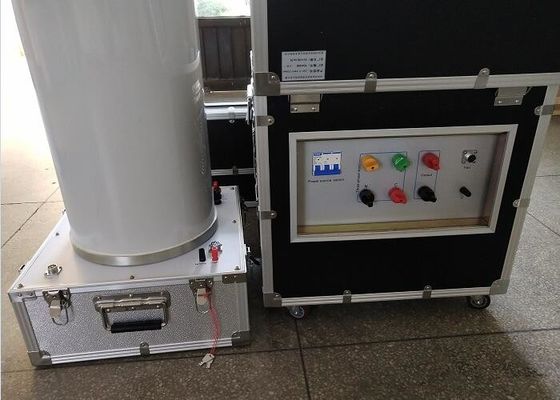

1) Todo el conjunto de dispositivos solo por la caja de alimentación y el cilindro de doble voltaje, el cableado es muy simple.

2) Utilice un circuito electrónico para controlar y regular el voltaje, fácil de operar, cómodo; El voltaje, la corriente, etc. se leen directamente en la pantalla LCD y no hay conversión.

3) Tiene funciones de temporización y auto-pista, diseñadas de acuerdo con los requisitos de los procedimientos de prueba y el estándar de prueba relativo del generador

4) Protección perfecta contra sobretensiones y sobreintensidades.

IV. Parámetros técnicos

V. modelo opcional

Modelo: FKSZG- 60KV / 200mA: prueba para el voltaje de salida del generador probado ≤ 15KV (Un)

Modelo: FKSZG- 80KV / 200mA: prueba para el voltaje de salida del generador probado ≤ 22KV (Un)

Modelo: FKSZG- 90KV / 300mA: prueba para el voltaje de salida del generador probado ≤ 25KV (Un)

Modelo: FKSZG-120KV / 300mA: prueba para el voltaje de salida del generador probado ≤ 35KV (Un)
