Sistema de prueba resonante de CA de 45KV 270KV para cable de 35KV y prueba de subestación de potencia 110KV

Conjunto de prueba de voltaje de resistencia de resonancia de frecuencia variable portátil, para cable de 35KV y prueba de subestación de potencia 110KV

I. Uso del producto:

Este equipo de prueba modelo CHX-270KVA / 45KV, 270KV está diseñado para cables cortos de XLPE de clase 10KV / 35KV, transformador de potencia, CB, CT / PT, barra de bus en la subestación eléctrica de 110KV para realizar una prueba de voltaje de resistencia de CA in situ con circuito resonante de frecuencia variable tecnología; el voltaje de prueba más alto no es más de 45KV, 90KV, 270KV; frecuencia de prueba: 30-300Hz; el ciclo de trabajo no es más de 60 minutos. puede ayudar a los clientes a realizar una prueba preventiva o de entrega en una prueba de voltaje de resistencia de CA

El rango de prueba del conjunto es el siguiente: transformador

1. 1000m de cable de 35kV / 300mm2, frecuencia de prueba 30-300Hz, voltaje de prueba 52kV, tiempo de prueba 5min.

2, 3000m de cable 10kV / 300mm2, frecuencia de prueba 30-300Hz, tensión de prueba 22kV, tiempo de prueba 5min.

3, transformador principal 35kV / 31500kVA, capacitancia ≤ 0.015uF, frecuencia de prueba 40-300Hz, tensión de prueba 68kV, tiempo de prueba 1min.

4, transformador principal 110kV / 50000kVA, capacitancia ≤ 0.015uF, frecuencia de prueba 40-300Hz, voltaje de prueba 160kV, tiempo de prueba 1min.

4, CB, CT / PT, barra colectora en la subestación eléctrica 110KV, frecuencia de prueba 40-300Hz, voltaje de prueba no más de 265, tiempo de prueba 1min.

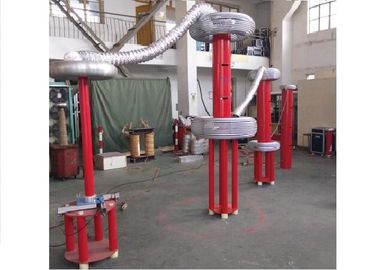

El conjunto completo de pruebas consta de una fuente de energía de frecuencia variable, un transformador de excitación, 6 piezas de reactores y un dispositivo de medición de alta tensión (divisor de tensión capacitiva). Este tipo de equipo de prueba es el más adecuado para subestaciones eléctricas de 35KV o 110KV

II. Datos técnicos generales

1. Capacidad nominal: 270kVA;
2. Potencia de entrada: tensión trifásica de 380 V, la frecuencia es de 50 Hz;
3. Tensión nominal: 45KV; 270kV;
4. Corriente nominal: 1A; 6A;
5. Frecuencia de trabajo: 30-300Hz;
6. Forma de onda de salida del dispositivo: onda sinusoidal
7. Tasa de distorsión de forma de onda: Tensión de salida Tasa de distorsión de forma de onda ≤ 1%;
8. Tiempo de trabajo: 60 min continuos permitidos bajo carga nominal; sobrepresión 1.1 veces 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤65 K después de un funcionamiento continuo durante 60 minutos bajo carga nominal;
10. Factor de calidad: dispositivo en sí Q≥30 (f = 45Hz);
11. Función de protección: protección contra sobrecargas, sobretensión y de prueba del producto para el producto probado (consulte la sección de fuente de alimentación de frecuencia variable para obtener más información);
12. Precisión de la medición: valor efectivo del sistema 1.5;

III. Componentes principales:
