Equipo ligero de prueba de CA Hipot para 35KV debajo de la prueba de equipos de potencia

Conjunto de prueba de CA Hipot portátil, conjunto de transformador de prueba de tipo seco, gran capacidad de salida

I. Descripción del producto

CQSB-6KVA / 60kKV conjunto de prueba dieléctrica de CA, es un instrumento portátil controlado por microprocesador. Equipado con un transformador de prueba sólido, utilizado para la prueba dieléctrica de CA en las principales frecuencias de energía, mientras que se requiere una aplicación móvil. Como plataformas elevadoras aéreas y camiones.

Para el conjunto de pruebas dieléctricas de CA de tipo manual, la función más grande es el controlado por microprocesador. El circuito de muestreo digital puro, hace que su pantalla sea de alta precisión y resolución; Además, su protección se basa en el microprocesador calculado, en lugar del tradicional relé activado. Por lo tanto, sus protecciones tardan menos tiempo en actuar.

II. Funciones

1. Microprocesador controlado
2. Pantalla digital
3. Alta precisión
4. Alta resolución;
5. Temporizador automático
6. Protecciones completas
7. Alarma
8. Temporizador automático

III. Características del producto:

1. Microprocesador controlado;
2. Estilo móvil, prueba de inmediato, no hay que esperar mientras se coloca;
3. El transformador de prueba puede ser levantado por dos personas, el módulo de control se puede mover en un carro;
4. Modo de operación manual, control digital y display;
5. La temporización automática mientras la tensión de prueba alcanza su valor preestablecido;
6. Protección: sobrecorriente, sobretensión, posición cero;
7. La visualización en vivo de Alto Voltaje (HV) y Baja Corriente normalmente, Bajo Voltaje (LV) y Alta Corriente también puede mostrarse mediante el botón táctil en el panel;
8. Alarma de luz y sonido.

IV. Especificaciones técnicas:

1. Voltaje de entrada: AC220V 50 / 60Hz
2. Salida: 0-50kVac, 100mA, onda sinusoidal, opción para salida de alto voltaje de CC: 0-70KV
3. Duración 10 minutos dentro de la capacidad nominal y voltaje;
4. Capacidad nominal: 5kVA
5. Aumento de temperatura de la superficie del transformador de prueba, menos de 55
6. Corriente sin carga ＜ 4%
7. Temperatura de funcionamiento: -10 ～ 45
8. HR: 85% a 25, sin rocío
9. Sobre el nivel del mar≤1000m
10. Talla y peso

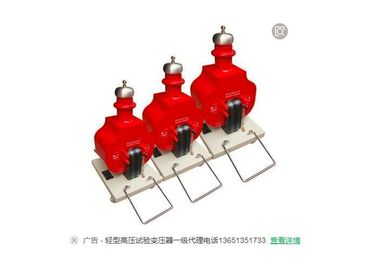

11. Para transformador de prueba: 300X210X530mm, 28KG

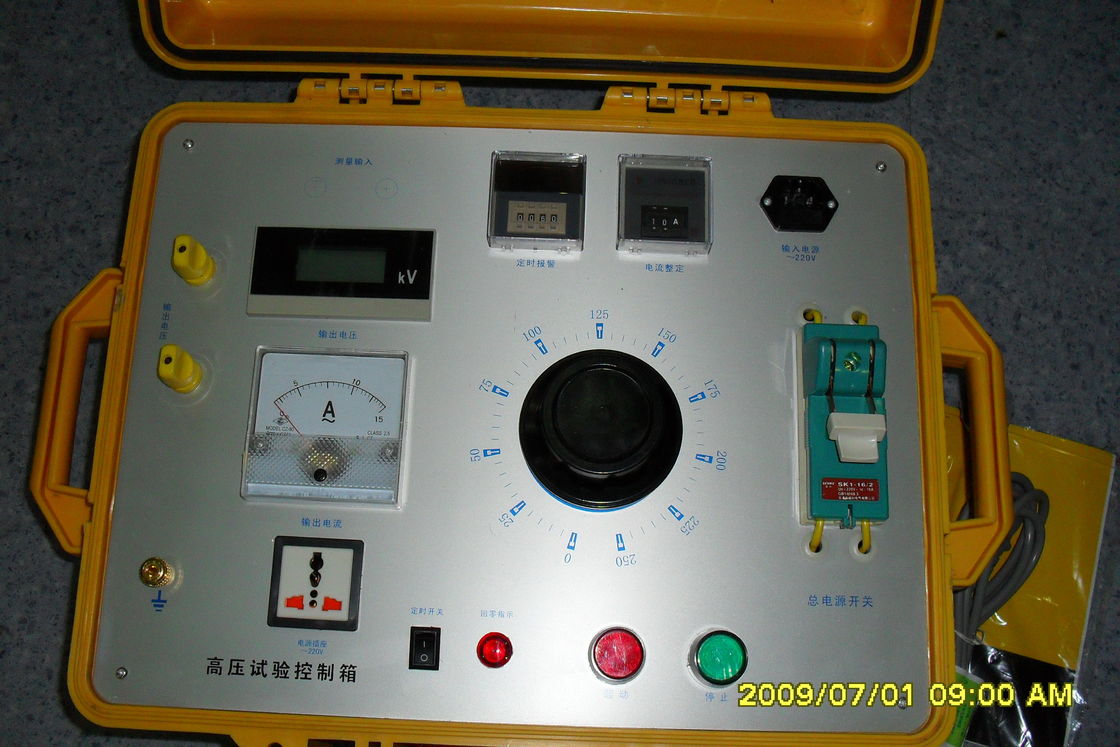

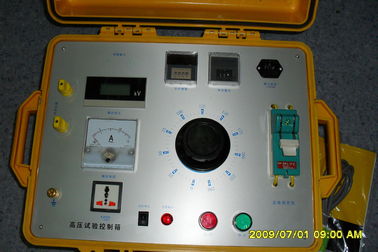

12. Para módulo de control: 400X300X200mm, 18Kg.
