Equipo de prueba ultra ligero de alto voltaje de CA, prueba de Hipot portátil para cable corto

Transformador de prueba de frecuencia de potencia ultraligero, conjunto de prueba de voltaje de resistencia de CA, tipo portátil

I. Descripción del producto

El transformador de prueba de frecuencia ultraligera de la serie CQSB se utiliza principalmente para pruebas de resistencia a la tensión de CA o CC de frecuencia de potencia para equipos eléctricos de alta tensión, componentes eléctricos, materiales de aislamiento por sistema de energía eléctrica, empresas industriales y mineras, transporte, unidades de investigación científica, especialmente para traspaso de campo , reacondicionamiento y pruebas de campo preventivas de pequeñas y medianas.
Equipos eléctricos de potencia. Funciona a una frecuencia de 50 / 60Hz. El amplificador HV puede adoptar aislamiento de SF6 o aceite o resina de resina epoxi.

II. Aplicaciones:

• Prueba de fábrica de resistencia de voltaje CA o CC de frecuencia de energía para tipos de equipos eléctricos de alta tensión, componentes, materiales de aislamiento
• Entrega de campo, revisión y pruebas de campo preventivas para equipos de potencia eléctrica mediana y pequeña.
• Prueba de resistencia a la tensión de CA para cable corto
• Fuente de resistencia a la tensión de frecuencia de alimentación de herramientas de aislamiento y funda aislante (guantes)
• Prueba de CA para conmutadores, transformadores, motores.etc; Ampliamente utilizado para pruebas eléctricas en diversas fábricas e institutos.

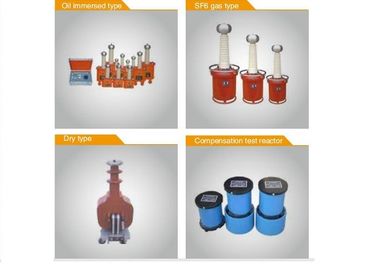

III. Tipos de refuerzo de HV

• Transformador de prueba sumergido en aceite
• Transformador de prueba inflable SF6
• Transformador de prueba tipo seco
• Reactor seco tipo FKDK opcional con corriente o voltaje de compensación

IV. Funciones de control universal

1. Aislamiento de gas SF6 en booster HV
2. Microprocesador controlado
3. Pantalla digital
4. Alta precisión
5. Alta resolución;
6. Temporizador automático
7. Protecciones completas
8. Alarma
9. Temporizador automático

V. Componentes principales de un conjunto.

• Gabinete de control de regulación de voltaje,
• Transformador de prueba

VI. Accesorios Opcionales:

• Inductor de compensación,
• Divisor de voltaje (para voltaje de salida de medición de precisión)
• Rectificación de la pila de silicio (para cambiar la tensión de CA a la tensión de CC),
• Resistencia de protección (para protección contra cortocircuito o paneo),
• Varilla de descarga (para descarga de tensión residual adsorbida),
• Espacio de protección en la esfera (para protección de descarga en el circuito de prueba durante el aumento de voltaje),
• Microamómetro, etc. (para medir la precisión de la corriente de fuga durante el aumento de voltaje de CC)

VII. Especificaciones técnicas:

1. Salida: hecho por orden, sinusoidal,
2. Capacidad: realizado por encargo.
3. Rango de tiempo: 0-999S
4. Precisión de la medida de voltaje: ≤1.5% (FS) +3 mordidas
5. Exactitud de la medida de la moneda: ≤1.5% (FS) +3 mordidas
6. Duración: 5 minutos a la capacidad nominal.
7. Voltaje de entrada: AC220V ± 10% 50 / 60Hz ± 1
8. Temperatura ambiente: －8 ℃ ～ 50
9. HR: 85%, sin rocío.
10. Nivel del mar arriba: 1000 metros o menos
