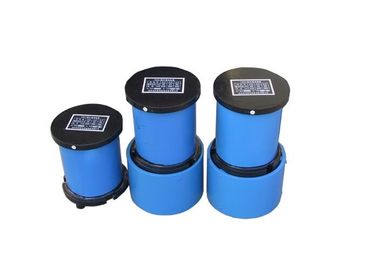

Reactor de compensación de la prueba de frecuencia de potencia del equipo de prueba de Hipot de tamaño pequeño

Reactor de compensación de prueba de frecuencia ultraligera, conjunto de prueba de voltaje de resistencia de CA, tipo portátil

I. Descripción del producto

El reactor de compensación de prueba de frecuencia de potencia ultraligera de la serie FKDK es una unidad de compensación de corriente de alto voltaje con diseño de tipo seco, generalmente se combina con el uso con el conjunto de prueba de hipot de CA de frecuencia de potencia portátil para reducir el peso de cada pieza del conjunto de prueba, especialmente para el campo Entrega, revisión y prueba de campo preventiva de equipos eléctricos de pequeña y mediana potencia. Funciona a una frecuencia de 50 / 60Hz.

tiene un tamaño pequeño, peso liviano y diseño portátil, y hace que la capacidad de entrada de control del regulador de voltaje emparejado del conjunto de prueba de hipotensión de CA se muestre a través de la corriente de prueba de compensación bajo un voltaje tet objetivo.

por lo general, se conecta con la prueba objetada en circuito paralelo a través de una combinación de más piezas que se usa para obtener una salida de corriente de prueba mayor.

II. Aplicaciones:

• Prueba de fábrica de resistencia de voltaje CA o CC de frecuencia de energía para tipos de equipos eléctricos de alta tensión, componentes, materiales de aislamiento
• Entrega de campo, revisión y pruebas de campo preventivas para equipos de potencia eléctrica mediana y pequeña.
• Prueba de resistencia a la tensión de CA para cable corto
• Fuente de resistencia a la tensión de frecuencia de alimentación de herramientas de aislamiento y funda aislante (guantes)
• Prueba de CA para conmutadores, transformadores, motores.etc; Ampliamente utilizado para pruebas eléctricas en diversas fábricas e institutos.

III. Índice técnico de cada pieza:

1. Tensión nominal y corriente

• Terminal de tres salidas: A1X A2X A3X
• Tensión nominal (kV): 30 25 20
• Corriente nominal (mA): 150 250 300

2. Frecuencia nominal: 50Hz

3. Forma de trabajar: a 300 mA, trabajo continuo durante 10 minutos;

A 250 mA, trabajo continuo durante 30min;

A 150 mA, trabajo continuo durante 120min;

4. Condiciones de servicio: T: -20 ～ 45 ℃ H: ≤85%

5. Dimensiones: φ220 × 270

6. Peso: 17kg
