Sistema de prueba resonante de CA en el sitio para pruebas de subestación de Powe 110KV

Sistema de prueba resonante de CA en el sitio para pruebas de subestación de Powe 110KV

On Site AC Resonant Test System For 110KV Powe Substation Testing
On Site AC Resonant Test System For 110KV Powe Substation Testing On Site AC Resonant Test System For 110KV Powe Substation Testing On Site AC Resonant Test System For 110KV Powe Substation Testing On Site AC Resonant Test System For 110KV Powe Substation Testing

Ampliación de imagen :  Sistema de prueba resonante de CA en el sitio para pruebas de subestación de Powe 110KV Mejor precio

Datos del producto:
Lugar de origen: Wuhan, China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: CHX-216KVA/216KV
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 25~35 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 10Units/Month
Descripción detallada del producto
Uso: Máquina de prueba de la subestación eléctrica Pruebe el artículo: Prueba del voltaje de Withstand de la CA
Pruebe el voltaje: 27KV, 54KV, 108KV, 200KV Pruebe la corriente: 8A@27KV, 4A@54KV, 2A@108KV, 1A@200KV
Función: Portable, un solo peso más ligero, aumentador de presión modular del alto voltaje Pruebe el freq.: 30~300HZ
ciclo de trabajo: 5mints o 60 mentas (para el cable) Special para: Prueba in situ para la subestación eléctrica media del voltaje
Alta luz:

equipo de prueba resonante

,

prueba de alto voltaje de equipos eléctricos

Conjunto de prueba de voltaje de resistencia de resonancia de frecuencia variable portátil, para conjunto de prueba de subestación de 110KV Powe

I. Aplicación:

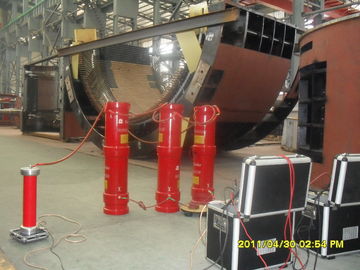

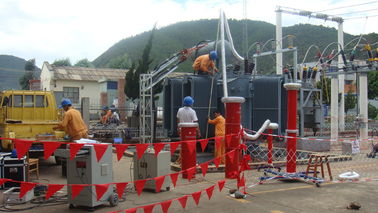

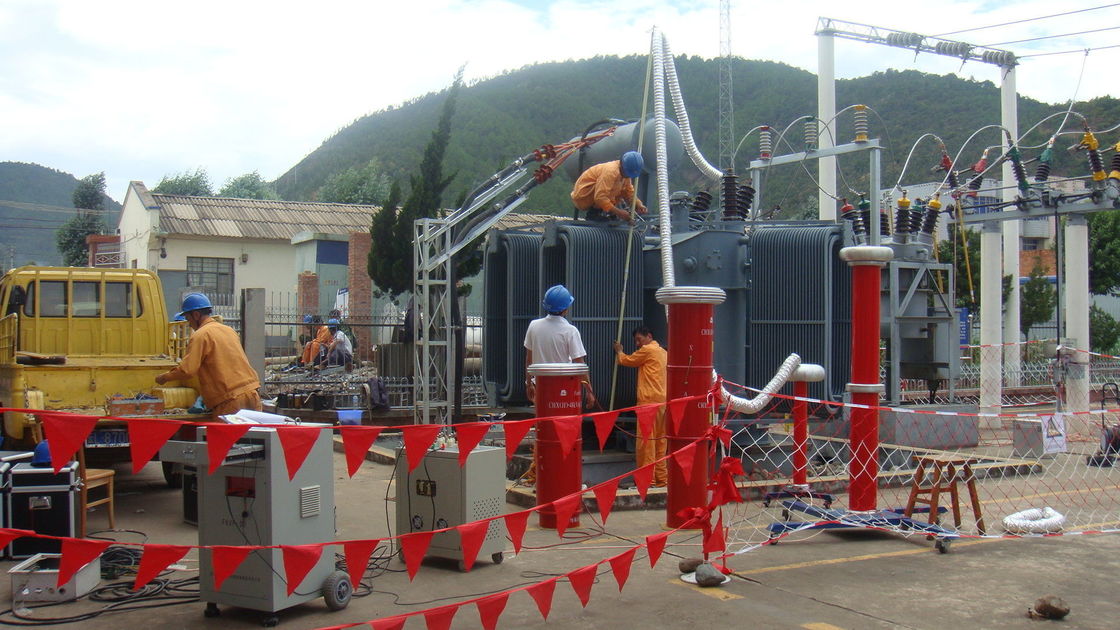

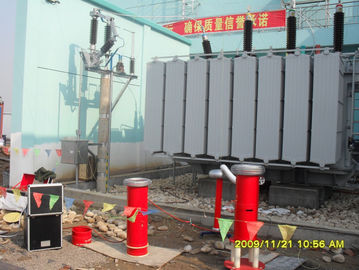

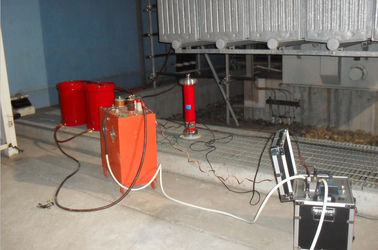

Este modelo de conjunto de prueba CHX-216KVA / 216KV está diseñado para la prueba de voltaje de resistencia de CA en el sitio de la subestación eléctrica de distribución con tecnología de circuito resonante de frecuencia variable; el conjunto de prueba está hecho de fuente de energía de frecuencia variable, transformador de excitación, inductancia de prueba de HV de tipo modular y día (reactor de prueba) y divisor capacitivo. Cada pieza es más pequeña y más liviana que el tipo de transformador de prueba pesado común en la prueba de gran capacidad probada de boject.

A través de prueba modular, el reactor se usa en paralelo o en serie, se puede realizar la siguiente prueba de voltaje de resistencia de CA:

No más de 27KV y 8A para cable de 10KV.

No más de 54KV y 4A para cable de 35KV.

No más de 108KV y 2A para la subestación eléctrica de media tensión, como transformador de potencia, CT, PT, interruptor, etc.

No más de 200KV y 1A para transformadores de potencia de 110KV, GIS, CT y PT.

II. Componentes principales:

SN Nombre de Componentes Tipo y especificación Cantidad Cada peso Cada dimensión
1 Potencia de frecuencia variable FKVF-10kW / 380V 1 pieza 10kgs 400 * 350 * 380 mm
2 Transformador de excitación CQSB (J) -10kVA 1 pieza 40kgs 520 * 350 * 550 mm
3 Reactor de prueba resonante HV CHX (kf) -27kVA / 27kV 8 piezas 40kgs D380 * H480mm
4 Divisor capacitivo TRF-200kV / 1000pF 1set 15kgs D150 * H1150mm
5 Accesorios de prueba especiales 1set

Nota: 1. El capacitantor de carga puede ser opcional al probar el motor de potencia, el generador y el transformador de potencia entre 45 ~ 65Hz.

2. El reactor de prueba se puede producir para ser de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada pieza de acuerdo con el alcance del objeto probado o el cliente requerido.

III. Circuito de prueba:


VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)



IV. Datos técnicos:

  1. Fuente de alimentación: 220 ± 10% (monofásico), 50Hz / 60Hz
  2. Rango de aplicación: subestación eléctrica de distribución y 110KV GIS.
  3. Capacidad de salida nominal: 216kVA
  4. Voltaje de prueba: 27KV, 54KV, 108KV, 200KV
  5. Corriente de prueba: 8A @ 27KV, 4A @ 54KV, 2A @ 108KV, 1A @ 200KV
  6. Reg. Rango de frecuencia: 30Hz-300Hz
  7. Tensión de onda de resonancia de salida: onda sinusoidal
  8. THD de la forma de onda de salida: ≤1%
  9. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
  10. Ciclo de trabajo: 60 minutos en condiciones de trabajo actuales nominales;
  11. El factor de calidad de la prueba se estableció: Q≥30 (a F = 30 HZ);
  12. Subida de temperatura: Menos de 65K bajo corriente nominal de trabajo 60mints;
  13. Nivel de ruido: No más de 70B
  14. Estructura del reactor: tipo seco, cilindro de tubo epoxi tipo ;


V. Accesorios

  • Caja de accesorios para accesorios de almacenamiento.
  • Cables de entrada de fuente de alimentación.
  • Cables de salida de fuente de alimentación.
  • Cables de salida del excitante transformador.
  • Cables de puesta a tierra del sistema.
  • Cables paralelos del reactor.
  • Cables de medición HV (los cables de salida de señal del divisor de tensión)
  • Cables de salida HV (reactor para dividir, divisor para probar objeto)
  • Base de apoyo de aislamiento
  • anillo corona para prueba de 200kv
  • Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.

VI. Parte opcional

Condensador de compensación de carga

  • Modelo opcional: 200KV / 20000pF; 200KV / 10000pF; 200KV / 6000pF;
