Durable Sistema de prueba resonante de CA sin PD Sin conjuntos de prueba de voltaje soportado por inducción de corona

Durable Sistema de prueba resonante de CA sin PD Sin conjuntos de prueba de voltaje soportado por inducción de corona

Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets
Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets

Ampliación de imagen :  Durable Sistema de prueba resonante de CA sin PD Sin conjuntos de prueba de voltaje soportado por inducción de corona Mejor precio

Datos del producto:
Lugar de origen: Wuhan, China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: FKWJF 300
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 80~90 días laborables
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 5sets/3months
Descripción detallada del producto
Pruebe el principio: Circuito resonante de la frecuencia variable Uso: Prueba de la CA Hipot y prueba inducida del voltaje de Withstand
Función: El paladio libera, no más que 10pC Aplicación: Transformador de poder del alto voltaje, SOLDADOS ENROLLADOS EN EL EJÉRCITO, subestación eléctrica
Pruebe la frecuencia: 150Hz~200Hz o 20~300Hz ciclo de trabajo: 90 mentas o 180mints
Pruebe la exactitud: Ningún menos de 1,0% Special para: Prueba in situ de ACLD, el analizar in situ del paladio
Prueba estándar: IEC60076-3-2013; 60060-1:2010 del IEC; El 60840:2011 del IEC y el 62067:2011 del IEC para XLPE teleg
Alta luz:

Sistema de prueba resonante de alto voltaje

,

conjunto de prueba resonante

Sistemas de prueba de resonancia de CA sin PD, juegos de prueba de voltaje soportado no inducido por corona

I. Descripción del producto:

La prueba de resistencia a la tensión inducida (IVWT), también llamada prueba de resistencia a la sobretensión inducida, ACSD, ACLD, DVDF, es una de las pruebas dieléctricas más importantes de los transformadores de potencia. Según IEC60076-3-2013, la prueba de rutina es una prueba necesaria y una prueba de aceptación. Para transformador de potencia Abobe 110KV.

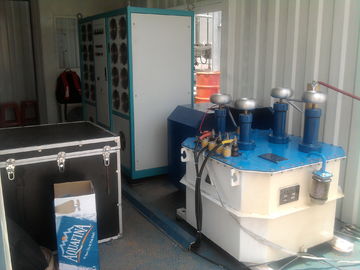

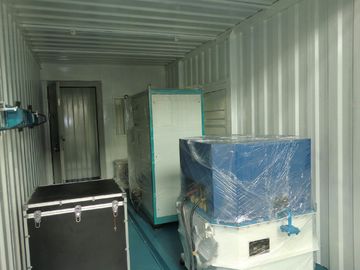

El sistema de prueba de resonancia conectada en serie de potencia de frecuencia variable de descarga no parcial FKWJF-300 se compone de potencia de frecuencia variable de descarga no parcial, transformador elevador, reactor de compensación y divisor de voltaje capacitivo. El transformador de descargas parciales, sistema de prueba de tensión soportada inducida realiza la prueba en forma de inducción. Aplicó voltaje al lado de baja tensión del objeto de prueba y produjo la gran corriente de excitación al cambiar la frecuencia del circuito de prueba con la aplicación del principio de resonancia en paralelo. El sistema de prueba de resonancia conectada en serie está formado por una fuente de energía de frecuencia variable, un transformador de excitación, un reactor HV y un divisor de voltaje capacitivo. El condensador y el reactor del objeto de prueba formaron una conexión de resonancia en serie. El divisor de voltaje está en conexión en serie con el objeto de prueba y se usa para medir el voltaje de resonancia y actúa como la señal de protección contra sobretensiones. La potencia de modulación de frecuencia.
La salida está acoplada al circuito de resonancia en serie a través del transformador de excitación para proporcionar la potencia de excitación. Este sistema de prueba no tiene un problema de gran corriente de arranque. La fuente de alimentación con pequeña capacidad es capaz de realizar la prueba equivalente a 30 a 60 veces la fuente de alimentación. Esto solucionó en gran medida el problema de la poca capacidad de la potencia de prueba en el sitio.

Los sistemas FKWJF 300KW pueden proporcionar una corriente alternativa monofásica + 35KV / 150Hz ~ 200Hz para probar el rendimiento del aislamiento de los transformadores de potencia de 630 MVA / 220 kV entre vueltas de bobinas, capa a capa. Es decir, aislamiento menor, incluyendo aislamiento uniforme y no uniforme.

Junto con el analizador de PD de 2 o 4 canales y sus accesorios, el modelo FKWJF400KW también se puede utilizar para la prueba de voltaje inducido con medición de descarga parcial (IVPD). Junto con el grupo de reactores de prueba de HV, el divisor de HV y sus accesorios, también puede realizar una prueba de voltaje soportado aplicada de CA a través del circuito resonante LC dentro de 20 ~ 300Hz.

II. Principales características

  • El dispositivo es seguro y confiable, que integra todo tipo de protecciones, incluida la protección contra sobretensiones, protección contra sobrecorriente, protección contra descargas (ruptura), protección después del fallo de la alimentación de prueba, protección contra arranque por voltaje cero, protección contra sobrecalentamiento, etc. Cuando cualquiera de los anteriores
  • Las protecciones actuaron, el dispositivo bloqueará la salida de voltaje de prueba y apagará la alimentación del circuito principal para garantizar la seguridad del personal de prueba, el objeto de prueba y el sistema de prueba.
  • La operación es fácil y conveniente con una conexión simple.
  • De tamaño pequeño, peso ligero, manejo flexible, adecuado para el uso en el campo.
  • Adopta el control del microordenador, que tiene buena estabilidad de salida y alta confiabilidad.
  • La distorsión de la onda sinusoidal de salida de alto voltaje es inferior al 1%, lo cual no daña el objeto de prueba.

III. Guía de prueba

Nota: La figura anterior es un circuito de conexión para la prueba de tensión de resistencia inducida y la detección de DP para alimentar el transformador

Durante la prueba de PD y la prueba de resistencia a la tensión inductiva, el transformador probado es similar a un objeto de prueba capacitivo grande. La corriente reactiva capacitiva del transformador se compensa con la corriente inductiva del reactor de compensación. La fuente de alimentación de frecuencia variable proporciona a todo el sistema una pérdida activa y una pequeña parte de la pérdida reactiva. Y ambas pérdidas satisfacen la pérdida sin carga del transformador eléctrico a la frecuencia de prueba. El divisor de voltaje se instala en el terminal de salida HV del transformador de excitación. Mida la tensión en el lado de baja tensión (LV) del transformador principal con un voltímetro de pico y calcule la tensión en el lado de alta tensión según la relación de tensión del transformador principal.

La capacitancia del buje del transformador principal se utiliza como condensador de acoplamiento. Introduzca la señal de descarga parcial en el probador de PD para medir el valor de PD.

Nota: La figura anterior es un circuito de conexión para voltaje soportado aplicado de CA con principio de resonancia LC.

IV. Componentes principales

ít nombre del producto Tipo y especificación Cantidad Observaciones
1 Fuente de alimentación de frecuencia variable libre de PD FKWJF-300kW 1 pieza
2 Transformador de excitación libre de PD CQSB (J) -300kVA 1 pieza
3 Reactor compensador libre de PD CHX (kf) -600kVA / 22kV 2 piezas Para prueba inducida
4 Divisor de voltaje capacitivo libre de PD TRF-50kV / 300pF 1 juego Para muestreo de DP

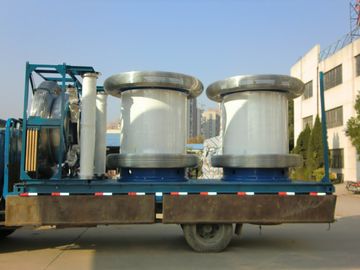

5 Reactor de prueba HV CHX (kf) -500kVA / 200kV 2 piezas Para tensión de resonancia con resistencia
6 Divisor de voltaje de capacitancia HV TRF-400kV-2500pF 1 juego Para muestreo de voltaje de resonancia
7 Anillo corona para prueba de PD al transformador de potencia principal 220KV 3 piezas Para pruebas de DP

Nota: la tabla anterior es solo por ejemplo

V. Datos técnicos generales:

1. Condiciones de servicio.

  • Altitud sobre el nivel del mar ≤ 1000 m
  • Temperatura ambiente: -10 ~ 45
  • Humedad relativa ≤ 90 RH (a 20)
  • Uso de ubicaciones: interior y exterior.
  • No existe ningún metal corrosivo ni aire de aislamiento alrededor del sistema.
  • Instalar y colocarlo en posición plana. Instalación tilt≤5 °
  • Con un punto de tierra confiable. Resistencia a tierra <0.5Ω

2. Especificación técnica

  • Fuente de alimentación de entrada nominal: 380V ± 10%, trifásico, 50Hz
  • Potencia nominal de salida de fuente de alimentación de frecuencia variable: 300Kw
  • Capacidad de salida nominal: 1000 kVA (en prueba de resistencia de voltaje resonante);
  • 1200 kVA (en el estado de compensación de resistencia inductiva inductiva sin PD)
  • Max. Voltaje de salida: 400kV o OEM
  • Fase de salida: monofásica
  • Rango de frecuencia variable: 20Hz ~ 400Hz, frecuencia ajustable dentro de este rango
  • Resolución de frecuencia de salida: 0.01Hz
  • Inestabilidad de frecuencia de salida ≤0.1%
  • Tensión de salida de onda sinusoidal. Factor de distorsión de la forma de onda≤1.0%
  • Nivel de PD del propio sistema de prueba ≤10pC
  • Tiempo de operación: 90 min para la prueba PD del transformador y 60 min para la prueba de resistencia al voltaje resonante
  • Nivel de aislamiento: 1 min a 110% de tensión nominal


VI.Accesorios

  • Caja de accesorios para accesorios de almacenamiento.
  • Cables de entrada de fuente de alimentación.
  • Cables de salida de fuente de alimentación.
  • Cables de salida del excitante transformador.
  • Cables de puesta a tierra del sistema.
  • Cables paralelos del reactor.
  • Cables de medición HV (los cables de salida de señal del divisor de tensión)
  • Cables de salida HV (reactor para dividir, divisor para probar objeto)
  • Base de apoyo para divisor
  • Anillo corona para prueba de reactor y divisor.
  • Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.


VII. Otro modelo tipico

1 modelo opcional para prueba de tensión soportada inducida

Modelo de sistema Potencia de salida Máxima Aplicación
FKWJF-150KW 150KW Transformador de potencia de 66KV
FKWJF-200KW 200KW Transformador de potencia 110kV
FKWJF-300KW 300KW Transformador de potencia de 220KV / 630MW y menos
FKWJF-400KW 400KW Transformador de potencia de 220KV / 630MW
Requisito especial puede hacerse por orden
