Equipo de prueba de generador térmico de alta precisión / probador de alto voltaje de CA de bajo ruido

Equipo de prueba de generador térmico de alta precisión / probador de alto voltaje de CA de bajo ruido

High Accuracy Thermal Generator Test Equipment / Ac High Voltage Tester Low Noise
High Accuracy Thermal Generator Test Equipment / Ac High Voltage Tester Low Noise

Ampliación de imagen :  Equipo de prueba de generador térmico de alta precisión / probador de alto voltaje de CA de bajo ruido Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: CHX-L-350KVA/50KV
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: 35~45 días del trabajo
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 5units/2months
Descripción detallada del producto
Uso: Máquina de prueba termal del generador Pruebe el artículo: Prueba de la CA Hipot y prueba parcial de la descarga
Pruebe el voltaje: No más que 50KV Pruebe la corriente: No más que 7A
Pruebe la frecuencia: 50Hz o 60Hz El paladio libera: No más que 5pC en 50KV
ciclo de trabajo: 30mints o hecho por la orden Pruebe la exactitud: Ningún menos de 1,0%
Alta luz:

Sistema de prueba resonante de alto voltaje

,

conjunto de prueba resonante

Conjunto de prueba de voltaje de resistencia de CA de resonancia de frecuencia de potencia, para prueba de generadores térmicos

I. Descripción del producto:

De acuerdo con las normas de prueba relevantes de IEC e IEEE, en el momento de la revisión o la nueva instalación del generador , el devanado del estator del generador de energía térmica de gran capacidad debe realizar una prueba de voltaje de resistencia de CA a una frecuencia de 50 o 60Hz .

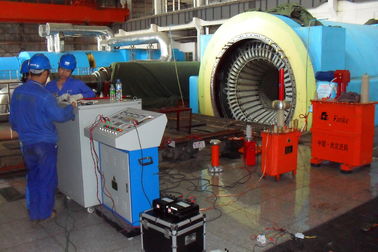

El conjunto de prueba de resonancia de CA se puede clasificar como sistema de prueba de resonancia de inductancia de frecuencia variable y variable. El conjunto de pruebas de voltaje de resistencia de resonancia de CA de frecuencia de potencia para generadores térmicos de gran capacidad se ajusta a la resonancia mediante la regulación de la inductancia. Se puede obtener una salida de gran capacidad en el objeto de prueba ingresando la fuente de alimentación de pequeña capacidad y el espacio de diseño de la misma mediante el uso del conjunto. Por lo tanto, el conjunto de prueba se usa generalmente para la prueba de voltaje de resistencia de CA en el sitio y la fuente de alto voltaje de detección de PD para el generador de energía . El modelo de conjunto de prueba CHX-350KVA / 50KV está diseñado y se usa para probar generadores térmicos de 600 MW y de clase inferior .

II. Aplicación

Generadores térmicos de 600MW y menos

Generadores hidráulicos de 100MW y menos .


III. Componentes principales:

SN Nombre de Componentes Tipo y especificación Cantidad Cada peso Cada dimensión
1 Consola de control de resonancia DCG-L-50KVA / 380V 1 pieza 25kgs 600 * 360 * 850 mm
2 Gabinete regulador de voltaje eléctrico DT-50KVA / 0 ~ 420V 1 pieza 300kgs 600 * 500 * 1150mm
3 Transformador de excitación CQSB-50kVA / 8KV 1 pieza 300kgs 650 * 650 * 800 mm
4 Reactor de inductancia variable. CHX (TL) -350kVA / 50kV 1 pieza 1000kgs 950 * 750 * 1400mm
5 Divisor de voltaje TRF-50KV 1set 5kgs D170 * H850mm
6 Accesorios de prueba especiales
Nota: Se puede hacer un requerimiento especial por orden.

VI. Datos técnicos generales:

  1. Modo de circuito resonante: Serie resonante con inductancia variable.
  2. Modelo del sistema: CHX-L-350KVA / 50KV
  3. Fuente de alimentación de entrada: 380 ± 10% (monofásico), 50Hz / 60Hz
  4. Capacidad de salida nominal: 350kVA
  5. Voltaje de salida nominal: 50KV
  6. Corriente nominal de salida: 7A
  7. Nivel de PD en sí: no más de 5pC
  8. Reg. Rango de frecuencia: 50 / 60Hz
  9. Tensión de onda de resonancia de salida: onda sinusoidal pura
  10. THD de la forma de onda de salida: ≤1%
  11. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
  12. Ciclo de trabajo: 30 minutos en condiciones de trabajo actuales nominales;
  13. Factor de calidad del conjunto de prueba: Q≥30;
  14. Aumento de temperatura: Menos de 65K bajo corriente nominal de trabajo 30mints;
  15. Nivel de ruido: No más de 65dB
  16. Estructura del reactor: inmersión en aceite con tipo de tanque de hierro, inducción ajustable
V. Ventaja Tecnológica
  1. Potencia reactiva totalmente compensada, la potencia del equipo y la potencia es solo inferior a 1/10 del equipo medido; Con menor volumen y más ligero en comparación con los equipos en la misma capacidad.
  2. Con gran capacidad de salida y pequeña capacidad de potencia, bajo costo, fácil de operar y seguro.
  3. Circuito de filtro de corriente típico, la distorsión de voltaje de salida (THD) es muy pequeña
  4. La corriente de cortocircuito después del flashover o la falla es solo menor a 1/10 (1 / Q) de la corriente medida, puede prevenir efectivamente el daño al punto de falla después de la ruptura.
  5. La explosión automática del arco después del flashover, es un proceso largo y estable para recuperar el voltaje resonante en serie, seguro.

VI. Función

  1. Control remoto y función de indicación para la brecha del núcleo de hierro del reactor: el sensor de brecha se instala en el reactor, que lee directamente la brecha del núcleo de hierro en la consola para guiar la operación. El interruptor y el indicador de limitación de espacio también están instalados.
  2. Función de reducción automática cuando se agota el tiempo : la sincronización soporta el temporizador digital. Cuando se agote el tiempo, el sistema bajará automáticamente.
  3. Cierre de posición cero, función de incremento de inicio cero: con función de limitación de cero. Si el regulador de voltaje no está en la posición cero, entonces el botón de salida HV no se puede cerrar, asegurando que el sistema suba desde cero.
  4. Protección contra sobrecorriente: El sistema está con relé de sobrecorriente , que es de alta interferencia, acción rápida, objeto de prueba de protección contra daños por sobrecorriente.
  5. Funciones de protección contra sobretensiones y sobre el objeto de prueba : este sistema toma la placa de protección contra sobretensión y sobre sobretensión electrónica, protege el objeto de prueba contra sobretensiones y descargas. Es rápido, estable y confiable, superando la inestabilidad, la gran discreción y el ajuste inconveniente de la tensión de protección de la brecha de esfera. La configuración de la protección contra sobretensión es ajuste manual, pantalla digital, que es directa, conveniente y precisa. La protección contra sobrecargas muestrea la varianza de accidente de la señal de descarga y el retraso de caída, la compara con la señal básica y determina. Es de alta precisión, evitando posibles movimientos de error por variación del accidente o retraso creciente.
  6. Función de monitor en tiempo real para datos de prueba: Es capaz de monitorear la tensión del lado de alta tensión, la corriente y la tensión del lado de baja tensión, la corriente, que es más directa al ver el estado de la prueba.
  7. Visualización digital de la función de resonancia y bloqueo del circuito cuando no es de resonancia y mejora:
  8. Puede mostrar directamente el estado de resonancia del sistema por factor de potencia. Si el sistema no está en el punto de resonancia, debe presionar el botón de cerrar para avanzar. Cuando el sistema esté ajustado a la resonancia, suelte el botón de cerrar, haga clic en el botón de subir / bajar para subir o bajar.
  9. Parada de emergencia : interruptor de freno de emergencia "pisar". Una vez que haya condiciones anormales durante la prueba, pise este interruptor, la alimentación principal se cortará de inmediato para proteger la seguridad del personal de prueba y el equipo.


VII.Accesorios

  • Caja de accesorios para accesorios de almacenamiento.
  • Cables de conexión de consola de control y regulador de voltaje.
  • Cables de conexión de voltaje ragulador y excitante transformador.
  • Cables de salida del excitante transformador.
  • Cables de puesta a tierra del sistema.
  • Cables paralelos del reactor.
  • Cables de salida HV (reactor para dividir, divisor para probar objeto)
  • Cables de medición HV (los cables de salida de señal del divisor de tensión)
  • Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.


VIII. Solicitud de venta de lista

SN Nombre del proyecto

Capacidad nominal del generador

Modelo típico suministrado de conjunto de prueba País Cantidad.
1 Estación Hidroeléctrica Tres Gargantas Generador hidroeléctrico de 700MW CHX-L-2350KVA / 55KV China 2set
2 Central Hidroeléctrica Gezhouba Generador hidroeléctrico de 170MW CHX-L-1100KVA / 40KV China 2set
3 Central Hidroeléctrica Xiluodu Generador hidroeléctrico de 770MW CHX-L-2850KVA / 55KV China 2set
4 Central Hidroeléctrica Xiangjiaba Generador hidroeléctrico de 800MW CHX-L-3750KVA / 65KV China 2set
5 Central Hidroeléctrica Wudongde Generador hidroeléctrico de 850MW CHX-L-5100KVA / 60KV China 2set
6 Central Hidroeléctrica Baihetan Generador hidroeléctrico de 1000MW CHX-L-4800KVA / 65KV China 2set
7 Estación Hidroeléctrica SON LA Generador hidroeléctrico de 400MW CHX-L-1125KVA / 45KV Vietnam 1set

IX. Modelo opcional

Modelo Voltaje nominal Corriente nominal de salida Capacidad de salida nominal Solicitud de generador de turbina o generador de energía térmica.
CHX-L-250KVA / 50KV 50KV 5A 250KVA Para 300MW y por debajo del estator del generador.
CHX-L-350KVA / 50KV 50KV 7A 350KVA Para 600MW y por debajo del estator del generador.
CHX-L-600KVA / 50KV 50KV 12A 600KVA Para 1000MW y por debajo del estator del generador.
Requisito especial puede hacerse por orden

X. Prueba de la mesa estándar de IEC60034-1: 2017 Máquinas eléctricas rotativas - Parte.1: Clasificación y rendimiento
