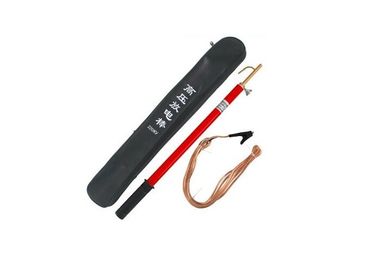

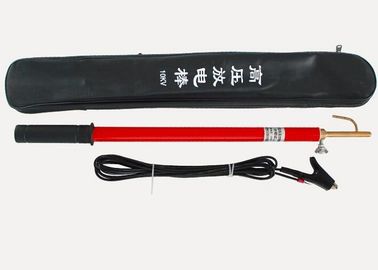

Barra de descarga de alto voltaje de fibra de vidrio de voltímetro digital portátil

Barra de descarga de alto voltaje de fibra de vidrio, barra de descarga de CC, prueba de alto voltaje

I. Introducción de productos

La varilla de descarga de CC de la serie FKDS es el uso del nuevo procesamiento de materiales de aislamiento. Tiene características alargadas de contracción. El modelo de barra telescópica portátil es fácil de usar en la prueba de alto voltaje en el exterior, especialmente en la prueba de voltaje de CC, para probar la acumulación de carga, para descargar, para garantizar la seguridad personal utilizando la descarga de la barra de descarga, para garantizar que sea necesario para cada prueba de La seguridad personal del arma. La barra telescópica portátil es fácil de transportar, conveniente, flexible, tiene las ventajas de volumen pequeño, peso ligero, seguro y confiable, es una herramienta segura de la falta de personal de alto voltaje.

II. Clase opcional

• FKDS-10KV: rango de voltaje de descarga 0-50KV
• FKDS-35KV: rango de tensión de descarga 0-100KV
• FKDS-110KV: rango de tensión de descarga 0-200KV
• FKDS-220KV: rango de tensión de descarga 0-500KV

III. Usando manera (por ejemplo FKDS-10KV)

1. Extraiga la parte telescópica de la barra de descarga telescópica portátil

2. el enchufe del cable de conexión a tierra preparado se inserta en el zócalo del extremo de la cabeza de la barra de descarga, y el otro extremo del cable de conexión a tierra está conectado a tierra, y la conexión a tierra es confiable

3. la descarga debe completarse después de la prueba, la perilla de refuerzo de la caja de control del generador de CC vuelve a cero, en este momento se puede observar la caída de la tensión del voltímetro a 15KV ~ 20KV o más, se puede descargar

los

4. La descarga debe ser la primera en utilizar la barra frontal puntiaguda de metal, pasar lentamente a las muestras de prueba desconectadas de la fuente de alimentación. En este momento, la descarga eléctrica de la varilla de descarga está después de la descarga de la resistencia de descarga. Luego la varilla de descarga en el gancho para enganchar la muestra, segunda electricidad.

IV. Atención

1. de la descarga del condensador de muestra, debe estar después de la prueba, desconectar la alimentación después de la prueba, debe esperar un período de tiempo, la carga en el cilindro y los tiempos de la muestra en la autodescarga. Esto se puede observar en la caja de control del voltaje del medidor de voltaje la disminución gradual en la caída, cuando el medidor de voltaje baja a un voltaje más bajo, generalmente en 5Kv ~ 15Kv, la barra de descarga disponible para moverse gradualmente a la muestra cercana. Primero, a través de la descarga libre del espacio de aire, luego puede escuchar un silbido, cuando no hay sonido, con una punta para tocar la prueba de la barra de descarga, y finalmente probar la descarga directa a tierra.

2. La magnitud de la carga acumulada de los 2. especímenes de gran capacidad es proporcional al tamaño del condensador de muestra y al voltaje aplicado, y es proporcional al tiempo

3. Después de unos pocos kilómetros por encima de la prueba del cable de alto voltaje, el tiempo de descarga generalmente es muy largo y es necesario descargarlo repetidamente. La capacidad de resistencia es grande, es necesario pedir una gran capacidad de la barra de descarga

4. está estrictamente prohibido sin poder de prueba abierto para descargar la muestra con la barra de descarga.

5. Prohibir estrictamente el uso de la barra de extrusión de pie y pesada, doblar, romper la barra de descarga está estrictamente prohibido.

6. prohibir la varilla de descarga húmeda, afectar la resistencia del aislamiento, debe colocarse en un lugar seco

V. Conjunto completo de productos.

1. barra de descarga telescópica portátil 1

2. auto conexión del cable de tierra

3. Instrucciones de uso 1

4. Certificado de calificación del producto 1
