Ampliación de imagen :  Calibración en sitio Equipo de prueba de CT PT Nivel S CT y 100/3 PT Calibración Mejor precio

Datos del producto:
Lugar de origen: Wuhan, China
Nombre de la marca: Fanke High-voltage
Certificación: ISO9001
Número de modelo: Serie de HGQB-C
Pago y Envío Términos:
Cantidad de orden mínima: Un juego
Precio: Negotiable
Detalles de empaquetado: El caso de madera estándar de la exportación con la fumigación libera
Tiempo de entrega: día 15 20working
Condiciones de pago: T/T
Capacidad de la fuente: 20 conjuntos / mes
Descripción detallada del producto
Uso: Prueba calibarting del CT pinta Gama del objeto de prueba: Nivel S CT y prueba de 100/3 pinta Calibating
Gama de CT/PT: Corriente: (1%-149%) en (en =5A) (5%-149%) en (en =1A) voltaje: (5%-149%) la O.N.U (la O.N.U =100V, Pruebe la gama de la salida: Componente de la misma fase (%): 0.0001~200.0 resoluciones: 0,0001 componentes de la cuadratura: 0.0
Error elemental: Componente de la misma fase: Componente de la cuadratura del ±Dx de ΔX=± (el X×2%+Y×2%): ΔY=± (X×2%+ Fuente de alimentación: 220V, 50Hz
Alta luz:

analizador de pt pt

,

conjunto de prueba de pt pt

Equipo de prueba de calibración en sitio CT PT, Calibrador CT / PT, CT de nivel S y 100/3 PT Calibating

I. Descripción del producto:

El conjunto de prueba de calibración HGQB-C CT / PT es un nuevo sistema de prueba automático. Utiliza tecnología electrónica avanzada para recopilar y descomponer directamente las señales de error del CT / PT, y luego de un cálculo apropiado, los puntos de porcentaje, los errores de fase y los errores ortogonales del CT / PT probado se muestran en la pantalla LCD digital al mismo tiempo.

El conjunto de calibración es especial para la prueba de calibración para CT de nivel S y PT con voltaje secundario de 100 / 3V. Puede ser utilizado en el laboratorio o en el campo. Este conjunto de prueba se usa ampliamente en metrología, suministro de energía y otros departamentos y fabricantes de transformadores. Es un instrumento ideal para probar y verificar Transformers.

II. Solicitud presentada

  • Departamento de inspección del departamento de energía,
  • Fabricantes de CT / PT,
  • Laboratorios de pruebas CT / PT,
  • Calibración de centros de medición.

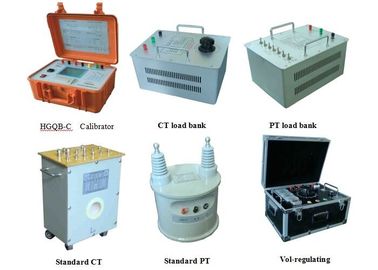

III. Lista de componentes del conjunto de prueba.

SN Nombre Modelo Parámetros técnicos Unidad
1 Calibrador inductor mutuo HGQB-C Grado 2.0 1 juego
2 Banco de carga CT FY96

Corriente nominal: 5A

Capacitancia: 2.5VA-80VA

1 juego
3 Banco de carga PT FY95 Voltaje nominal: 100V Capacitancia: 1.25VA-158.75VA 1 juego
4 Connecticut HL-S23S Corriente: 5A-1000A / 5A, Grado: 0.05S 1 juego
5 PT HJ-S10G3 Ratio: 10KV / 100V, Grado: 0.05 1 juego
6 Control de voltaje gabinete de control KZX05-HII 5KVA + 300VA 1 juego
7 Plomo actual

1000A * 3m * 1 pieza

500A * 3m * 2 piezas

250A * 3m * 2 piezas

100A * 3m * 2 piezas

1 juego
8 Línea de corriente, cable de presión. 1 juego
9 Software 1 juego
IV. Características de la máquina host
  • Pantalla: gran pantalla LCD;
  • Almacenamiento: almacene un total de 100,000 PT, datos de CT y datos de error del 1% de CT;
  • Auto-medición: medición automática;
  • En línea: enlace a la computadora;
  • Imprimir: imprimir en tiempo real o imprimir mediante la consulta;
  • Objeto de medición: CT, PT, impedancia, admitancia;
  • Determine automáticamente las instrucciones, como la polaridad, el cableado, el error de relación, etc .: proteja efectivamente la seguridad de las personas y los equipos.

V. Datos técnicos del conjunto de prueba.

Condiciones ambientales

T: 5 --40 ℃ RH: <80% (25 ℃) Altitud: <2500m

Frecuencia de alimentación: 50 Hz ± 0,5 Hz Tensión de alimentación: 220V ± 5V

Rango de medición

Componente en fase (%): 0.0001 ~ 200.0 Resolución: 0.0001

Componente de cuadratura: 0.001 ~ Resolución 700.0: 0.001

Impedancia (Ω): 0.0001 ~ 20.0 Resolución: 0.0001

Admisión (ms): 0.0001 ~ Resolución 20.0: 0.0001

Error elemental

Componente en fase: ΔX = ± (X × 2% + Y × 2%) ± Dx

Componente de cuadratura: ΔY = ± (X × 2% + Y × 2% × 34.48) ± Dy

“X”, “Y” —— Valor mostrado

“Dx, Dy” —— Error de cuantificación

Dx = 2, Dy = 5

Dial-Gage: 2 grados

Rango de trabajo

Corriente: (1% -149%) I n (I n = 5A)

(5% -149%) I n (I n = 1A)

Voltaje: (5% -149%) U n (U n = 100V, 150V, 100V / 3)

(5% -149%) U n (U n = 100V / 3)

Dimensión (mm) 260 mm (L) × 350 mm (W) × 150 mm (H)
Peso (Kg) 6 Kg
