Equipo de prueba de corriente de inyección de corriente secundaria secundaria grande Tipo de división Equipo

Conjunto de prueba de inyección de corriente grande, Conjunto de prueba de inyección de corriente lateral secundaria, Tipo dividido, Tiempo de trabajo corto

I. Descripción del producto

El conjunto de pruebas de inyección de corriente grande de la serie DDG es un tipo de generador de corriente pesada, que se utiliza en centrales eléctricas, subestaciones, plantas de electrodomésticos e investigación científica, sala de pruebas, etc. funciona por poco tiempo o por pedido, con volumen pequeño, peso ligero, buen rendimiento, fácil de reacondicionar, el conjunto de prueba también se denomina generador de corriente pesada, conjunto de prueba de inyección de corriente secundaria o conjunto de prueba de inyección de corriente primaria.

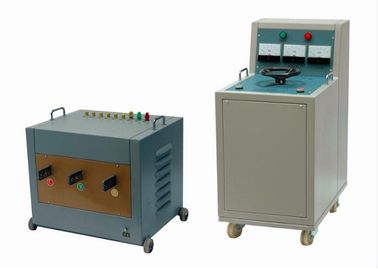

El conjunto de prueba de corriente grande consta de una caja de control de regulación de voltaje y un generador de corriente grande con cable de prueba de corriente grande. Se utiliza principalmente para la prueba de MCCB, ACB, barra de bus y varios transformadores de corriente cuando se necesita una inyección de corriente de tiempo corto. Se usa ampliamente en sitios de investigación, producción y pruebas eléctricas de energía, ferrocarriles, petroquímicas, metalúrgicas y empresas mineras. El tiempo máximo de salida continua a la corriente nominal suele ser de 5 minutos on / more de 10mints off.

II. Aplicaciones:

• Prueba de impacto actual para MCCB, ACB, barra de bus y varios CT
• El campo de calibración actual para CT / PT y otros equipos eléctricos.
• Prueba de aumento de la temperatura actual
• Interruptor, interruptor, prueba de funcionamiento de relé actual
• Calibración para medidor de amperios tipo placa, medidor de pinza, transformador de corriente

Nota :

• Estructura portátil, ajustable de la cantidad de corriente de salida, medición bidireccional actual y lectura directa
• Se pueden hacer diferentes estándares de corriente de salida de acuerdo a la solicitud del usuario.
• El tipo de ciclo de servicio largo se puede hacer por orden.

III. Tipos de refuerzo actual

• Tipo de un cuerpo para debajo de una sola fase 3000A
• salida de corriente monofásica
• Salida de corriente trifásica

IV. Funciones de control universal

1. Pantalla digital
2. Alta precisión
3. Alta resolución;
4. Temporizador automático
5. Protecciones completas
6. Alarma
7. Temporizador automático

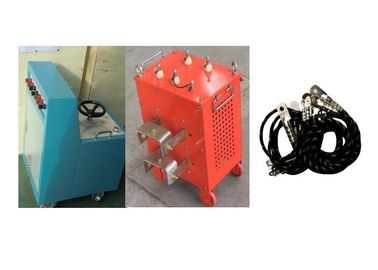

V. Componentes principales de un conjunto.

• Gabinete de control de regulación de voltaje,
• Amplificador de corriente grande
• Cables de conexión de corriente grandes (opcional)

VII. Especificaciones técnicas:

1. Salida: hecho por orden, sinusoidal,
2. Capacidad: realizado por encargo.
3. Rango de tiempo: 0-999S
4. Duración: 5 minutos a la capacidad nominal.
5. Voltaje de entrada: AC220V o 380V ± 10% 50 / 60Hz ± 1
6. Temperatura ambiente: －8 ℃ ～ 50
7. HR: 85%, sin rocío.
8. Nivel del mar arriba: 1000 metros o menos

9. Voltaje de salida: 3V, 6V

10. Tiempo máximo de salida continua en la clasificación: 5mints on / más de 10mints off.

11. Forma de onda de salida: la corriente de salida es una onda sinusoidal estándar con un pequeño problema técnico, que es mejor que el estándar de índice de requisitos del sistema de energía, y el factor de ondulación es inferior al 0,3%

12. Precisión de la medida: superior a 0,5. El voltímetro de corriente muestra un verdadero valor efectivo, alta precisión y alta estabilidad.

13. Modo de corriente de salida: el verdadero valor efectivo es continuamente ajustable;

14. Estabilidad actual: superior al 0,5%

15. Método de cableado: según requerimientos.

16. Ajustes de protección: sobrecorriente, protección de posición cero

17. Funciones: regulación del voltaje del motor eléctrico, subida y bajada de la corriente, con temporizador, con alarma después de la temporización.

VIII. Características técnicas
