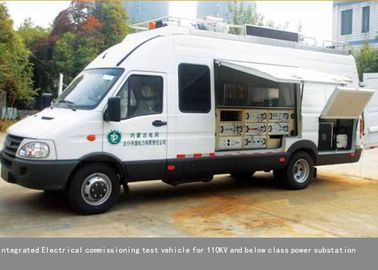

Vehículo de prueba eléctrico de equipos de medida de alto voltaje de revisión rápida

Vehículo de prueba integrado eléctrico, vehículo de prueba eléctrico móvil, revisión rápida

I. Descripción y aplicación de los productos

Serie FKSTM instrumento eléctrico de prueba integral incorporado instrumentos de prueba eléctricos centralizados integrados en el vehículo, cuyo control Unificado se llevará a cabo por computadora y software; Cada instrumento de prueba de control centralizado también se puede utilizar de forma independiente.
El vehículo de prueba integral eléctrica con configuración diferente puede terminar diferentes elementos de prueba de precomisionamiento o puesta en marcha para equipos eléctricos de subestación de 220KV e inferior. La carrocería del vehículo (Iveco o Transit) se toma como transportistas registrados en “National Engineering
Directorio de vehículos ”con un anuncio especial de licencia de automóviles aprobado por el Ministerio de Industria e Información; Se pueden licenciar en el departamento de vehículos motorizados.

II. Elementos de prueba realizados del vehículo de prueba integrado.

1. elementos de prueba de transformador de potencia

• Resistencia de aislamiento
• Resistencia de corriente continua,
• pérdida dieléctrica y condensador,
• relación, polaridad y tramos;
• característica de toma de carga;
• Resistencia a la tensión de CA ；

2. Artículos de prueba de interruptor de alto voltaje

• resistencia de aislamiento,
• rendimiento característico de la maquinaria,
• Prueba de resistencia de contacto
• Resistencia a la tensión de CA;

• Resistencia de aislamiento,
• resistencia DC del devanado,
• Resistencia a la tensión,
• pérdida dieléctrica y condensador;
• Relación y característica de amperaje-voltio ；

• Resistencia de aislamiento;
• pérdida dieléctrica y condensador ；

• Resistencia de aislamiento,
• Resistencia de voltaje DC,
• detección de contador de descarga ；

• Resistencia de aislamiento,
• Resistencia a la tensión de CA

7. Prueba de aceite de aislamiento

• Aceite de transformador con resistencia

• Prueba de protección de relé,
• Comprobación de la fase del circuito

III. Composición del sistema

El vehículo de prueba está equipado con las siguientes unidades del sistema: sistema de gabinete, sistema a prueba de terremotos, sistema de prueba eléctrico,
sistema de monitoreo de campo, función de intercomunicación, sistema de iluminación, sistema de protección de seguridad, sistema de fuente de alimentación auto proporcionado, sistema de etiquetas, sistema de imagen de apariencia.

IV. Características técnicas

• Integre la guía de programas de prueba, el control del proceso de prueba, el análisis de resultados de prueba, el informe de prueba generado e impresión automática, la consulta de datos y la administración de información en general. Prueba integral multiproyecto, control centralizado por computadora que posee ventajas función de prueba perfecta, alta precisión de prueba, velocidad de prueba rápida, proceso de prueba inteligente, operación fácil así como asistente perfecto y sistema de seguridad.

• Tipo de vehículo: Iveco de tamaño medio o Transit.
• Tamaño: 6980 × 2120 × 3050 o 5980 × 2120 × 2940mm
• Carga completa: 3-6 personas
• Distancia entre ejes: 3310mm
• Licencia de vehículos: con anuncio de licencia y podría tener licencia en el DMV local.

• Para garantizar la apariencia general de una imagen unificada, use el mismo panel unificado, caja enchufada y diseño modular.
• Puede ser utilizado independientemente o controlado por IPC.
• El software de prueba centralizado utiliza la interfaz de operación de instrumentos virtuales con el menú en inglés. Cada instrumento centralizado tiene su interruptor de fuente de alimentación individual, bloqueo mutuo, función de desconexión, la fuente de alimentación indica, protección de fuga a tierra.
• El instrumento de control centralizado se fija en los bastidores, con un sistema especial de mitigación de impactos, lo que lo hace mucho más seguro y estable.
• Diseño de la cámara de empuje para los bastidores y fijo en el vehículo, conveniente para usar independiente
• Conveniente para la conexión de la línea de prueba, la línea de alimentación y la línea de comunicación están todas conectadas al tablero directamente al probador.
• Ser capaz de probar el almacenamiento de datos, imprimir informes en línea y administración.
• Escudo múltiple, medidas de cuarentena, sobretensión, sobrecorriente y medidas de contragolpe, buen rendimiento antiinterferente, seguro de usar.

• Los instrumentos y accesorios de control centralizados, los instrumentos y accesorios de control no centralizados y las herramientas auxiliares de prueba se almacenan en el almacenamiento con un diseño externo equipado.

• Unidad de aire acondicionado: usar el aire acondicionado incluido mientras se mueve; Techo tipo aire acondicionado utilizado mientras estaciona para prueba.
• Unidad de iluminación: integración de la instalación de la lámpara de cabeza y vidicon, se puede encoger, girar 360 grados.

• Equipado con altavoz, tres interfonos, conveniente para la comunicación.

• Las cámaras de vigilancia de alta definición se pueden monitorear mediante el diseño de instalación en el techo, el vedio de campo se puede mostrar mediante un sistema supervisor equipado en el vehículo.

• Yamaha generador de motor de gasolina de 5kw fijo en el vehículo, fuente de alimentación y cable controlado y recibido automáticamente.

• LCD montado en el vehículo equipado que puede anunciar información de advertencia de seguridad. Completamente equipado con identificación y apariencia, GPS, cercas electrónicas de rayos infrarrojos.

IV. Datos técnicos y alcance de suministro.

• Iveco o tamaño de tránsito (L * W * H): 6980 * 2120 * 3050 mm o 5980 * 2120 * 2940 mm Uno
• Acondicionamiento de la carrocería del vehículo Zona de manejo, área de operación de control maestro, área de instalaciones de prueba Uno
• Generador de 5Kw Yamaha EF6600, energía de respaldo One.
• Sistema de iluminación de raíces One
• Sistema de alarma amplificado montado en vehículo: Uno
• Aire acondicionado central elevado: calefacción y refrigeración ventilación en el vehículo One.
• Bobinadora de cable (bobina de cable doble): control automático de la línea de alimentación externa Uno

2.Comunicación, dispositivo inteligente y software.

• Ordenador especial montado en vehículo: ordenador portátil de 15 "1 juego
• Pantalla de cristal líquido: 15 "1set
• Videovigilancia LCD: 15 "1set
• Marca de impresoras laser: HP 1set
• Sistema de suministro de energía montado en vehículo FKSTM 1set
• Sistema de ubicación fija GPS montado en el vehículo FKSTM 1set
• Software de comunicación de instrumentos FKSTM 1set
• Videovigilancia y soporte FKSTM 1set.
