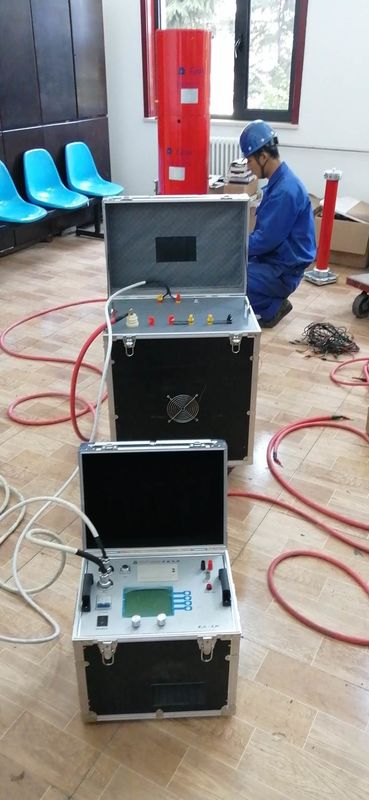

Sistema de prueba resonante de la serie de la protección 380V 400kVA de la sobreintensidad de corriente

Dispositivo de la prueba de resonancia de serie

1. Tema
1. 10kV/300mm2 la CA del cable los 3km soporta la prueba del voltaje, capacitancia ≤1.1265uF, frecuencia 30-300Hz, voltaje 22kV, tiempo 15 de la prueba de la prueba de la prueba mínimo.
2. la CA soporta la prueba del transformador principal 10kV/2500kVA, capacitancia ≤0.01uF, frecuencia 45-65Hz, voltaje del voltaje de la prueba de la prueba que no excede 28kV, tiempo 1min de la prueba.
3. la CA soporta la prueba del voltaje del interruptor 10kV, de la barra de distribución y del otro equipo de la subestación, la frecuencia de la prueba es 30-300Hz, el voltaje de la prueba no excede 42kV, y el tiempo de la prueba es 1min.
4. 35kV/300mm2 la CA del cable los 2km soporta la prueba del voltaje, capacitancia ≤0.361uF, frecuencia 30-300Hz, voltaje 52kV, tiempo 60min de la prueba de la prueba de la prueba.
5. la CA soporta la prueba del transformador principal 35kV/6300kVA, capacitancia ≤0.01uF, frecuencia 45-65Hz, voltaje 68kV, tiempo 1min del voltaje de la prueba de la prueba de la prueba.
6. la CA soporta la prueba del voltaje del dispositivo de distribución 35kV, del disyuntor y del otro equipo de la subestación, la frecuencia de la prueba es 30-300Hz, el voltaje de la prueba no excede 95kV, y el tiempo de la prueba es 1min.

    la CA del disyuntor 7.220kV soporta la prueba del voltaje, frecuencia 30-300Hz, voltaje 368kV, tiempo 1min de la prueba de la prueba de la prueba.

2. Los parámetros y las funciones técnicos principales del sistema
1. capacidad clasificada: 400kVA;
2. voltaje clasificado: 27kV; 50kV; 400kV;
3. corriente clasificada: 2A;
4. dé un plazo de la hora laborable continua: 60min debajo valoró actual;
5. El factor de calidad del dispositivo sí mismo: Q≥30 (cuando f=45Hz);
6. exactitud de la medida de sistema: valor eficaz 1,0;
7. energía entrada: 50Hz; 380V trifásico
8. frecuencia de trabajo de la fuente de alimentación variable de la frecuencia: 40-300Hz;
9. resolución de la frecuencia: 0.1Hz;
10. inestabilidad de la frecuencia: el ≤0.1%;
11. Tiene protección de la sobreintensidad de corriente, de la sobretensión y de la descarga disruptiva para el producto probado;
12. Temperatura ambiente: -150C -40 0C, humedad relativa: ≤90%RH, metros de la altitud ≤2000.

3. Selección y determinación de los parámetros de sistema
El solo reactor de la sección es 54kVA/27kV/2A/50H, un total de verificación de cuatro secciones:
1) para un cable del 10kV/300mm2/3km, la capacitancia es 1.1265μF, el voltaje de la prueba es 22KV, y cuatro reactores se utilizan paralelamente. En este tiempo, la inductancia del reactor es 12.5H, después:
Frecuencia de la prueba: f=1/2π√LC=42.41Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA que la CA principal del transformador soporta la prueba del voltaje, la capacitancia no excede 0.01μF, el voltaje de la prueba es 28kV, el reactor está conectado en serie con dos secciones, la inductancia es 113H, después:
Frecuencia de la prueba: f=1/2π√LC=149.72Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

       3) La CA soporta la prueba del voltaje 10kV del interruptor, barra de distribución y el otro equipo de la subestación, la frecuencia de la prueba es 30-300Hz, la capacitancia no excede 0.015μF, el voltaje de la prueba no excede 42kV, el reactor adopta dos series de la conexión, la inductancia es 113H, después:
Frecuencia de la prueba: f=1/2π√LC=122.25Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) para el cable de los 35kV/300mm2/2km, la capacitancia es 0.361μF, el voltaje de la prueba es 52KV, y dos reactores se utilizan en serie y dos paralelos. En este tiempo, la inductancia del reactor es 56.5H, después:
Frecuencia de la prueba: f=1/2π√LC=35.24Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA que la CA principal del transformador soporta la prueba del voltaje, la capacitancia no excede 0.01μF, el voltaje de la prueba es 68kV, el reactor está conectado en serie con cuatro secciones y la inductancia es 240H, después:
Frecuencia de la prueba: f=1/2π√LC=83.88Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) el interruptor 35kV, el disyuntor, la CA del etc. soportan la prueba del voltaje, el voltaje de la prueba es 95kV, el reactor está conectado en serie con cuatro secciones y la inductancia es 240H, después:
Frecuencia de la prueba: f=1/2π√LC=83.88Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) la CA soporta la prueba del voltaje 220kV de los interruptores, disyuntores, etc., la capacitancia no excede 5000pF, el voltaje de la prueba es 368kV, el reactor es 50kVA/50kV/100H ocho series en serie, la inductancia es 960H, entonces:
Frecuencia de la prueba: f=1/2π√LC=72.64Hz
Corriente de la prueba: I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
