Equipo de prueba del cable de alto voltaje de muy baja frecuencia, equipo de prueba del cable de Vlf
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Principio de la prueba:: | Muy de baja fricción | Uso: | Prueba del voltaje de Withstand de la CA |
|---|---|---|---|
| Objeto de prueba: | 35KV y debajo del cable y del generador | componente: | Regulador, aumentador de presión del alto voltaje, carga del condensador de la remuneración |
| Pruebe la frecuencia: | 0.1Hz, 0.05Hz, 0.02Hz | Voltaje de Max.Test: | 0~ 80KV |
| Precisión: | ± (los 3% de los +0,5 kilovoltios completos) | Max. Working: | 60mints |
| Alta luz: | Detector de cable subterráneo,identificador de cable de alto voltaje |
||
Equipo de prueba de cables de alto voltaje de muy baja frecuencia, equipo de prueba de aceptación, probador de cable VLF
I. Aplicación:
El modelo VLF-80KV / 0.1Hz está diseñado para realizar una prueba de voltaje soportado en el sitio con tecnología de muy baja frecuencia para activadores de potencia o 35KV y por debajo del cable de alimentación de XLPE. Comparado con la prueba de Hipot configurada a la frecuencia de alimentación principal, VLF HV Test Set solo necesita una capacidad de potencia de prueba muy pequeña (alrededor de 1/500 en teoría). Su tamaño y peso también se reduce considerablemente. Especialmente, la aparición de la vigilancia puede descubrir fenómenos anormales en el aislamiento del generador, como la corona de superficie, la descarga, etc.

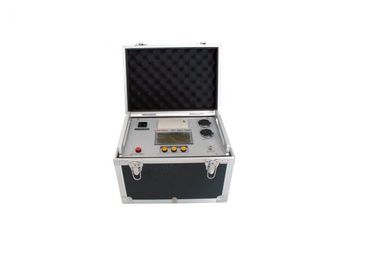

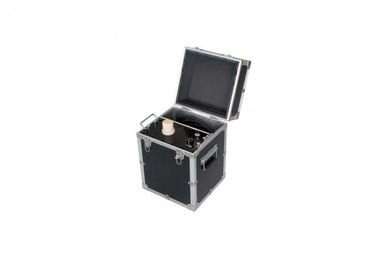

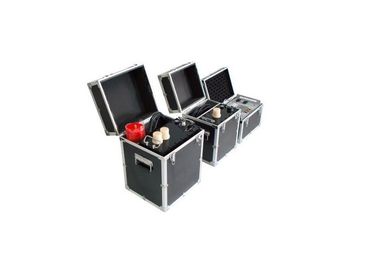

El conjunto de prueba consta de una caja de control, dos impulsores de alto voltaje, un condensador de compensación y una varilla de descarga. Basada en la tecnología de conversión de frecuencia electrónica y controlada por microprocesador, tiene un rendimiento excelente.
Está prohibido aumentar la tensión sin carga, o conectarse con carga resistiva. Si la capacitancia de la muestra es inferior a 0.05uF, la forma de onda de salida del conjunto de prueba será mala. Para un mejor rendimiento, es necesario conectar un condensador opcional.
Hasta ahora, el conjunto de prueba diseñado también forma muchos modelos serializados diferentes según las diferentes aplicaciones de prueba de resistencia a través del número elevado de configuraciones de HV en cada conjunto. El modelo similar puede ver otro modelo típico en la siguiente cláusula.

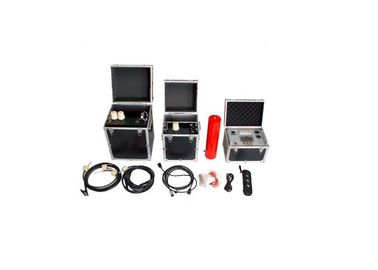

II. Lista de suministro de este modelo:
| Sn | Descripción | Cantidad | |
| 1 | Unidad de medida y control VLF | 1 | unidad |
2 | 50KV HV Booster | 1 | unidad |
| 30KV HV Booster | 1 | unidad | |
| 3 | Varilla de descarga | 1 | unidad |
| 4 | Condensador de carga, 0.04µF | 1 | unidad |
| 5 | Cables de prueba / conexión HV | 1 | conjunto |
| 6 | Cable de tierra | 1 | unidad |
| 7 | Fusible 20A | 5 | unidad |
| 8 | Papel de impresión | 2 | unidad |
| 9 | Manual | 1 | unidad |
| 10 | Informe de prueba de fábrica | 1 | unidad |
III. Característica de producto :
- Conversión de frecuencia electrónica
- Microprocesador controlado
- Dos boosters de alto voltaje, salida de 90KV en serie; o 40KV / 50KV para una sola
- Pantalla LCD grande
- Salida de onda sinusoidal
- Protección contra sobretensiones, el tiempo de acción es inferior a 20 ms.
- Protección contra sobrecorriente para el lado de entrada y salida, el tiempo de acción es inferior a 20 ms
- La corriente de salida / Voltagewave se muestrea en el lado de alto voltaje directamente
- Resistencia limitadora de corriente HV en el interior
- Micro-impresora en el interior
- El voltaje de salida no se verá afectado por la corriente capacitiva durante la prueba, ya que el diseño de retroalimentación negativa de circuito cerrado
VI. Modelo Optioonal y rango de prueba:
| Modelo | Voltaje pico | Rango de medición | Peso | Rango de objeto de prueba |
| VLF-30 | 30KV | 0.1Hz, ≤1.1µF | Controlador: 4 kg Booster: 25 kg Tamaño: L * W * H 323 * 174 * 323 | 10KV y bajo voltaje cable, generador |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-50 | 50KV | 0.1Hz, ≤1.1µF | Controlador: 6 kg Booster: 45 kg. Tamaño: L * W * H 357 * 210 * 365 | 15.75KV y bajo voltaje cable, generador |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-60 | 60KV | 0.1Hz, ≤1.1µF | Controlador: 6 kg Booster: 50 kg Tamaño: L * W * H 357 * 220 * 370 | 18KV y bajo voltaje cable, generador |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF- 80 | 80KV | 0.1Hz, ≤1.1µF | Controlador: 8 kg Booster: 90 kg Tamaño: L * W * H 357 * 240 * 390 | 35KV y bajo voltaje cable, generador |
Figura de conexión V.Test
1. Para cable XLPE bajo voltaje de prueba 80KV
2. Para el estator del generador a una tensión de prueba de 50KV
Selección de modelos de prueba
1.para prueba de cable
Fórmula de voltaje pico de prueba: Ｕmax ＝ 3Ｕ 0 ,
Ｕ 0 ＝ Tensión nominal monofásica del cable
Tiempo de prueba: 60mints
2. Para el estator del generador.
Ｕ prueba ＝ 1.414 * βKＵ 0 ,
Prueba U ---- voltaje de prueba pico de 0,1 Hz (kV);
β ------- factor equivalente de voltaje de 0.1Hz y 50Hz, generalmente tomando 1.2;
K ------ Generalmente toma 1.3 a 1.5, generalmente toma 1.5;
Uo ----- Tensión nominal de los devanados del estator del generador (kV) ;:
