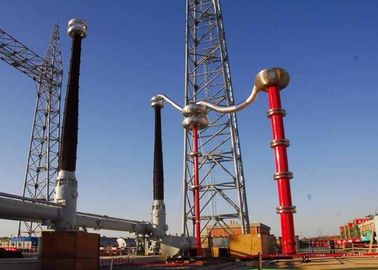

Sistema de prueba resonante de CA de frecuencia variable, conjunto de prueba de alto voltaje para subestación UHV o GIS

III. Principio de la prueba:


VF: Fuente de energía de frecuencia variable T: Transformador de excitación
L: Reactor de prueba Cx: Equipo probado MOA1: Pararrayos
C1, C2: divisor de voltaje (C1 es el brazo de alto voltaje, C2 es el brazo de bajo voltaje)


IV. Datos técnicos generales:

1. Modo de prueba del sistema: Serie resonante con frecuencia variable.
2. Modelo del sistema: CHX-4000KVA / 200KV, 400KV, 600KV, 800KV, 1000KV
3. Fuente de alimentación de entrada: 380 ± 10% (trifásico), 50Hz / 60Hz
4. Número de reactor de prueba HV: 4 piezas
5. Capacidad de salida nominal: 4000kVA
6. Voltaje de salida nominal: 200KV, 400KV, 600KV, 800KV, 1000KV
7. Voltaje máximo de prueba: no más de 200KV, 400KV, 600KV, 800KV, 1000KV
8. Corriente nominal de salida: 4A / pieza única o en serie 16A o 20A en paralelo.
9. Reg. Rango de frecuencia: 20Hz-300Hz
10. Tensión de onda de resonancia de salida: onda sinusoidal
11. THD de la forma de onda de salida: ≤1%
12. Nivel de aislamiento: Menos de 1,1 veces y manteniendo 1 minuto, normal.
13. Ciclo de trabajo: 60mints opcional en condiciones de trabajo de corriente nominal inferior;
14. Factor de calidad del conjunto de prueba: Q≥60
15. Subida de temperatura: Menos de 65 K bajo la corriente nominal que trabaja con el ciclo de trabajo;
16. Nivel de ruido: No más de 70B
17. Estructura del reactor: tipo sumergido en aceite, tipo de cilindro de tubo epoxi ；

V. Característica técnica y ventaja.

• Diseño modular, pudiendo la conexión en serie de reactores en paralelo, amplia gama de aplicaciones.
• Rango de frecuencia de operación: 20-300Hz
• Valor factor de alta calidad: Q ≥ 100 (cuando f = 20Hz) gran capacidad térmica, aumento de baja temperatura, largo
• continuo del periodo de rendimiento
• Conveniente para pruebas de campo para el tamaño y peso más pequeños que los transformadores de prueba convencionales.
• La forma de onda del voltaje de salida es sinusoidal, el factor de desviación de forma de onda ≤ 1 ％
• Este dispositivo se puede suministrar con un vehículo de prueba especial y un contenedor juntos
• Diseño libre de PD opcional.

VI. Panel principal de software de medición y control de la siguiente manera:

VII.Accesorios

• Caja de accesorios para accesorios de almacenamiento.
• Cables de entrada de fuente de alimentación.
• Cables de salida de fuente de alimentación.
• Cables de salida del excitante transformador.
• Cables de puesta a tierra del sistema.
• Cables paralelos del reactor.
• Cables de medición HV (los cables de salida de señal del divisor de tensión)
• Cables de salida HV (reactor para dividir, divisor para probar objeto)
• Base de apoyo para divisor
• Anillo corona para prueba de reactor y divisor.
• Se ofrece un informe de prueba final, un certificado de calidad, un manual del usuario y una lista de empaque.

VIII. Otro modelo tipico

1 Para 123KV ~ 300KV clase GIS prueba de hipotensión de CA en el sitio

2 Para 145KV ~ 362KV clase GIS prueba de hipotensión AC en el sitio

3 Para 170kV ~ 550KV clase GIS prueba de hipotensión de CA en el sitio

4 Para 123KV ~ 800KV clase GIS prueba de hipotensión AC en el sitio

IX. Tabla estándar de prueba de aislamiento en el sitio de IEC 62271-203: 2011 para HV GIS
