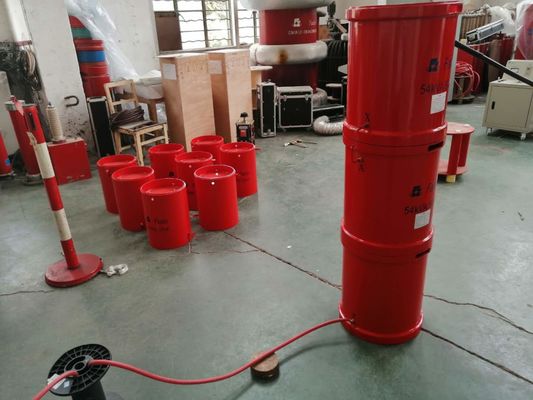

Tipo sistema de la modulación de frecuencia de prueba resonante de la serie de 280kVA

Tipo dispositivo de la modulación de frecuencia de la prueba de resonancia de serie

alcance 1.Applicable del dispositivo
1. la reunión la CA soporta la prueba del voltaje del cable 10kV/300mm2, la capacitancia por longitud de unidad es los 0.3755μF/km, la longitud de cable es los 2000m, la capacitancia del cable probado es 0.75μF, el voltaje de la prueba es 22kV, y el tiempo de la prueba es 5min;
2. la reunión la CA del cable 35kV/240mm2 soporta la prueba del voltaje, la capacitancia por longitud de unidad es los 0.175μF/km, la longitud de cable es el 1000m, la capacitancia del cable probado es 0.175μF, el voltaje de la prueba es 52kV, y el tiempo de la prueba es 180min;
3. la reunión la CA soporta la prueba del voltaje del cable 110kV/630mm2, la capacitancia por longitud de unidad es los 0.1880μF/km, la longitud de cable es el 100m, la capacitancia del cable probado es 0.188μF, el voltaje de la prueba es 128kV, y el tiempo de la prueba es 60min;

2. El dispositivo sigue el estándar
GB10229-88 “reactor”
GB50150-2016 “regulaciones de la prueba de la entrega del equipo de poder”
DL/T 596-1996 “regulaciones preventivas de la prueba para el equipo de poder”
GB1094.1-GB1094.6-96 “grado de la protección del recinto”
GB2900 “terminología eléctrica”
“Tecnología de la prueba de alto voltaje GB/T16927.1~2-1997”
GB 191-2000 “muestras gráficas del empaquetado, del almacenamiento y del transporte”
JB/T 9641-1999 “transformador de la prueba”
IEC 358(1990) “condensador de acoplamiento y divisor de voltaje de la capacitancia”
“Estándar de la empresa de Fanke Company del transformador de la prueba Q/WFK005-2005”
“Estándar de la empresa de Fanke Company del reactor de la prueba Q/WFK008-2004”

3. Condiciones ambientales del dispositivo
1. temperatura ambiente: -5℃-+45℃;
2. humedad relativa: ≤90 ﹪, ninguna condensación;
3. altitud: ≤1000m.

4.Fourth, los requisitos de funcionamiento técnicos principales del dispositivo
1. capacidad clasificada: 280kVA;
2. voltaje clasificado: 35kV; 140kV;
3. corriente clasificada: 2A;
4. fuente de alimentación: el 380V±10%;
5. capacidad clasificada de la fuente de alimentación variable de la frecuencia: 20kW;
6. frecuencia de trabajo: 45-300Hz;
7. fineza del ajuste de la frecuencia: 0.01Hz; inestabilidad de la frecuencia: el ≤0.01%;
8. hora laborable: el funcionamiento continuo 180min se permite bajo poder clasificado;
9. subida de la temperatura: después de que sea clasificado el funcionamiento continuo por 180 minutos, la subida de la temperatura de cada pieza del dispositivo sea ≤65K;
10. forma de onda de la salida: onda sinusoidal, factor de calidad de la tarifa <1>     11 de la distorsión de forma de onda: el dispositivo sí mismo Q>30 (cuando f=40Hz);
12. Protección: con sobreintensidad de corriente, protección de la sobretensión y de la descarga disruptiva (véase la sección de la fuente de alimentación de la conversión de frecuencia para los detalles);
13. Exactitud de la medida: valor eficaz 1,5.
