Ajustando el tipo sistema resonante de la inductancia de la prueba de la serie

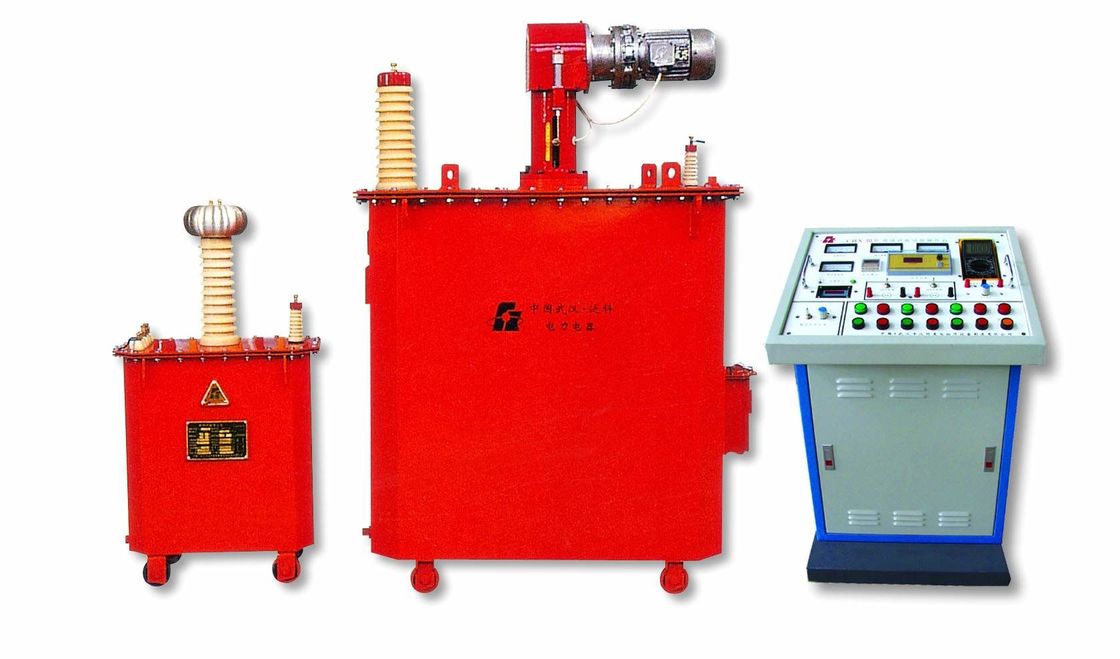

Ajustando el tipo dispositivo de la inductancia de la prueba de resonancia de serie

1. Tema
Para la estación 300MW de la hidroelectricidad de Suwa, el voltaje clasificado extremo es 18kV, la capacitancia de tierra no excede 2.58μF, la CA soporta la prueba del voltaje, el voltaje de la prueba es 50kV, y soporte el tiempo del voltaje es 5min.

2. Capacidad de sistema
Para la estación 300MW de la hidroelectricidad de Suwa, el voltaje clasificado extremo es 18kV, la capacitancia de tierra no excede 2.58μF, la CA soporta la prueba del voltaje, el voltaje de la prueba es 50kV, y soporte el tiempo del voltaje es 5min. entonces:
Durante la prueba, la corriente lateral de alto voltaje es I=2πfCU=2π×50×2.58×10-6×50×103=40.53A; la corriente clasificada del sistema se fija en 42A, y el voltaje clasificado se fija en 50kV, dejando cierto margen.
El diseño total de la especificación es 2100kVA/50kV, cuyo el reactor ajustable es 800kVA/50kV (16A); un reactor fijo, con dos parámetros de 650kVA/50kV/13H; puede encontrarse para soportar los requisitos del voltaje del producto de la prueba 0~2.58μF.
En resumen: 2100kVA/50kV puede encontrarse para soportar requisitos del voltaje del producto de la prueba 2.54μF

3. Los parámetros y las funciones técnicos principales del sistema
1. capacidad clasificada: 2100kVA;
2. voltaje clasificado: 50kV;
3. corriente clasificada: 42A;
4. frecuencia de trabajo: frecuencia 50Hz del poder;
5. La tarifa de la distorsión de forma de onda del voltaje de salida: el ≤1%;
6. dio un plazo de hora laborable continua: 5min bajo carga clasificada, sobretensión de 1,1 veces para 1 minuto;
7. La subida de la temperatura después del funcionamiento continuo por 5 minutos bajo carga clasificada es ≤65K;
8. El factor de calidad del dispositivo sí mismo: Q≥30;
9. exactitud de alta presión de la medida: valor eficaz 1,5;
10. energía entrada: 380V voltaje trifásico, frecuencia 50Hz;
11. El producto de la prueba tiene funciones de la protección de la descarga disruptiva del producto de la sobreintensidad de corriente, de la sobretensión y de la prueba;
12. Temperatura ambiente: -250C-450C, humedad relativa: ≤90%RH, metros de la altitud ≤3200.

4. Introducción al principio de resonancia de serie
El sistema de prueba de resonancia de serie es un dispositivo usado para realizar la CA para soportar pruebas del voltaje en diversos productos capacitivos de la prueba. Es caracterizado grandemente reduciendo la capacidad de la energía de entrada requerida para la prueba, reduciendo el volumen y el peso del equipo de prueba, haciendo la prueba en el terreno fácil ejecutar; y grandemente reduciendo los costes de trabajo y materiales del equipo de prueba y de la entrada requeridos para la prueba.
Fanke se ha dedicado al desarrollo y a la producción de equipo de prueba de alto voltaje por más de 20 años, y el sistema resonante es el productor estrella de Fanke. Actualmente, los centenares de sistemas resonantes producidos por Fanke se han utilizado con éxito en diversos campos de sistemas eléctricos en el país y en el extranjero.
El sistema de la resonancia de serie se divide en resonancia adaptada de la inductancia y resonancia de la modulación de frecuencia. Las dos resonancias alcanzan resonancia en maneras diferentes. El tipo adaptado de la inductancia hace el circuito de la prueba resuena ajustando la inductancia, mientras que el tipo de la modulación de frecuencia hace que el circuito de la prueba resuena ajustando la frecuencia de la prueba. Pero el resultado es lo mismo, es decir, la salida de gran capacidad requerida por el producto de la prueba puede ser obtenida entrando una fuente de alimentación de pequeña capacidad. El diagrama del principio de la resonancia se muestra en figura
